Sony XVM-H65 - 線路連接圖

16

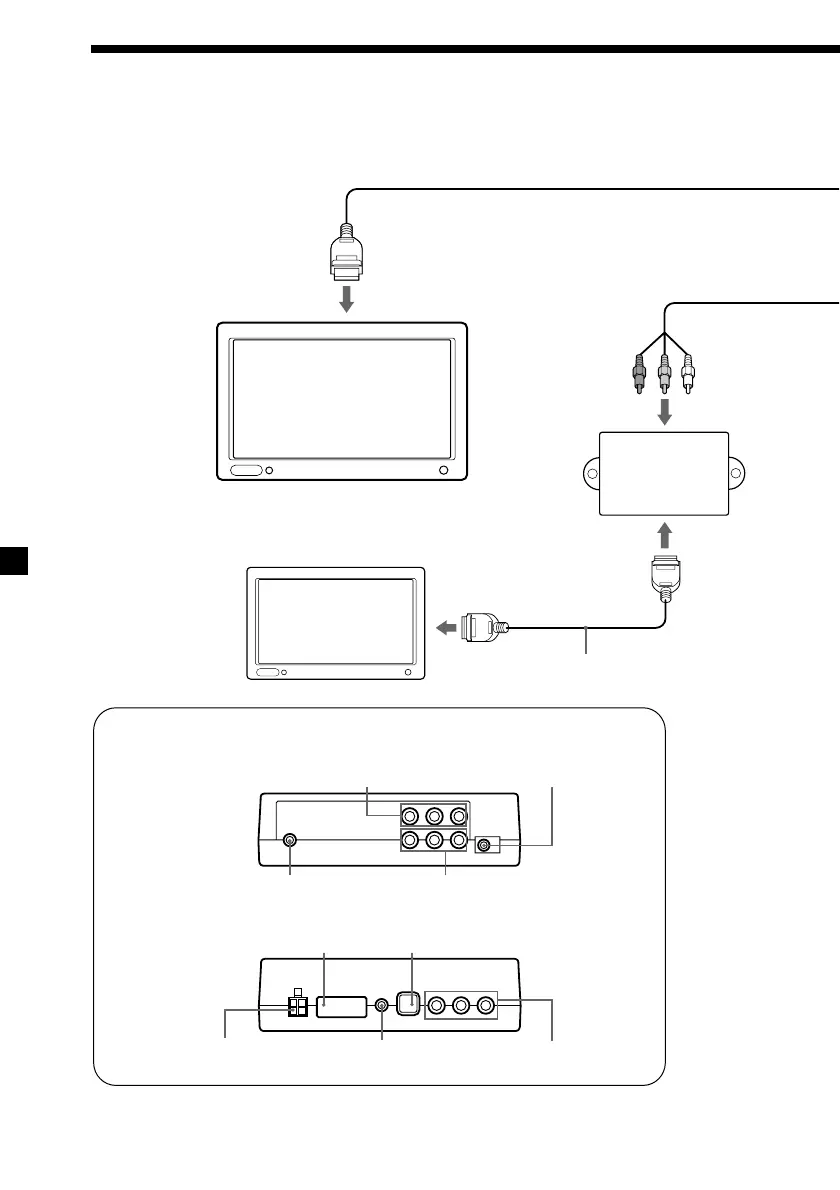

線路連接圖
請參照線路連接圖進行正確連接。
您可以進行 A 區域中的連接。要進行其他線路連接請詢問有資格的技術人員。
頭靠式監視器 XVM-H65
（6.5 英吋寬螢幕彩色液晶監視器）
頭靠式監視器
XVM-H65（選購件）
接線盒
XA-113
（選購件）
監視器電纜線（5 m）
（選購件）
前:
接線盒 XA-113
後:
7.5 V（最大 2 A）DC 輸出
（用於 PS one
TM
）
4 針電源
連接器
22 針連接器
音頻 L/R/
視頻輸出
音頻 L/R/
視頻輸入 1
音頻 L/R/
視頻輸入 2
耳機插孔
（立體聲小型）
DVD（MV）連接器*
1
遙控信號（IR）
輸出*
2
*
1
不用於本裝置
*
2
不適用於 Sony DVD 換碟機 DVX-100
