4XGS Appliance Series
Montageanleitung für LAN-Module
3. 4.
Hinweis
Schauen Sie zunächst in der Tabelle unten nach, ob Ihr LAN-Modul von Ihrer XGS Appliance unterstützt wird.
Modul
Supported
in XGS 1U
models
Supported
in XGS 2U
models
8-Port GbE Kupfer
8-Port 1GbE Glasfaser SFP
8-Port 10GbE Glasfaser SFP+
4-Port LAN Bypass
2-Port 40GbE Glasfaser QSFP+
4-Port 10GbE Glasfaser SFP+
4-Port 2,5GbE PoE
*
4-Port GbE PoE
*
+ 4-Port GbE
12-Port GbE Kupfer
*
+ 4-Port 2,5 GbE Kupfer
*
* Hinweis: Aus elektromagnetischen Gründen nutzen Sie bitte nur abgeschirmete
RJ45 Ethernet Kabel für die bezeichneten Ports bei diesen Modulen.

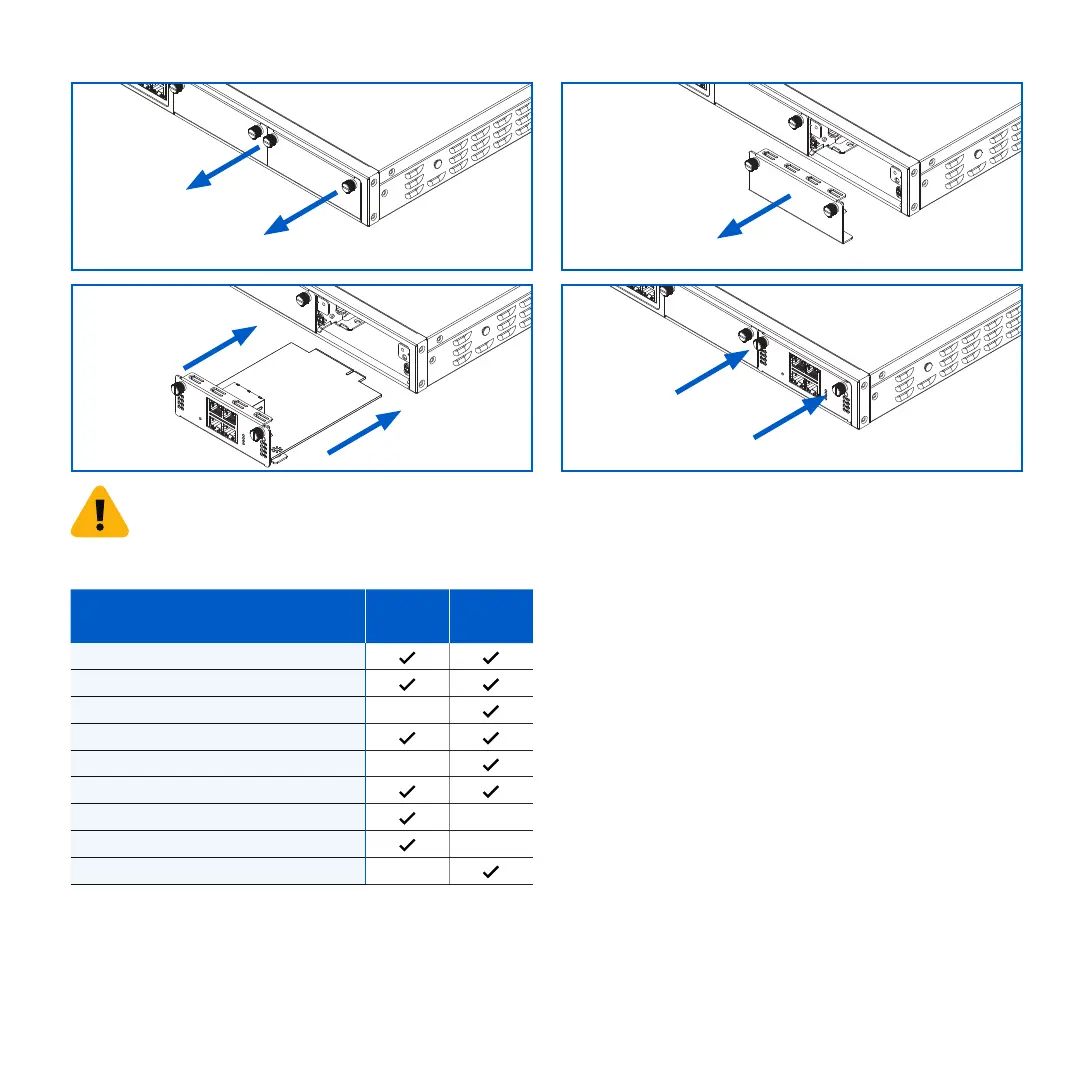

Montage
1. Schalten Sie die Appliance aus und trennen Sie alle
Stromkabel.
2. Schrauben Sie die Metallplatte von dem freien Slot ab, den Sie
verwenden möchten.
3. Nehmen Sie die Metallplatte ab.
4. Führen Sie das LAN-Modul in den offenen Slot ein.
5. Schrauben Sie das LAN-Modul fest.
6. Verbinden Sie alle Stromkabel und schalten Sie die Appliance
ein.
