Montaje de la base
52
C
COLOCACIÓN DEL POSTE EN LA BASE

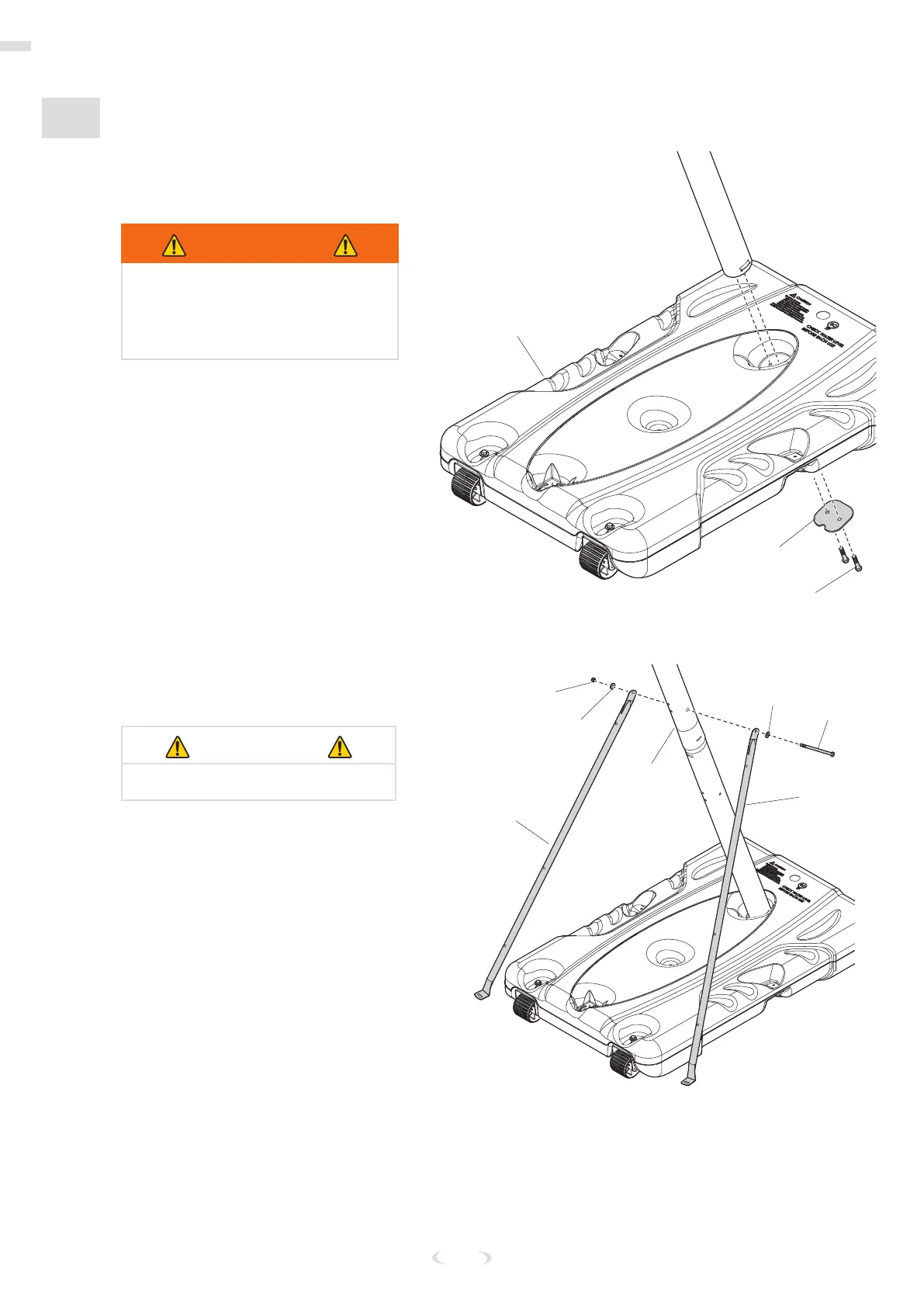

1. Fije el conjunto del poste a la base
(1) con los pernos (25) y la placa de
montaje del poste (19).
ADVERTENCIA
SE REQUIEREN DOS PERSONAS
PARA ESTE PROCEDIMIENTO. EL
INCUMPLIMIENTO DE ESTA ADVERTENCIA
PODRÍA OCASIONAR LESIONES GRAVES
Y/O DAÑOS MATERIALES.
Núm. 1
Núm. 25
Núm. 19
2. Fije los puntales (2) al poste
intermedio (5) con el perno (12), las
arandelas (24) y las tuercas (10).
IMPORTANTE
NO LO APRIETE DEL TODO.
Núm. 10
Núm. 2
Núm. 24
Núm. 24
Núm. 2
Núm. 5
Núm. 12
