Montaje de la base
53
C

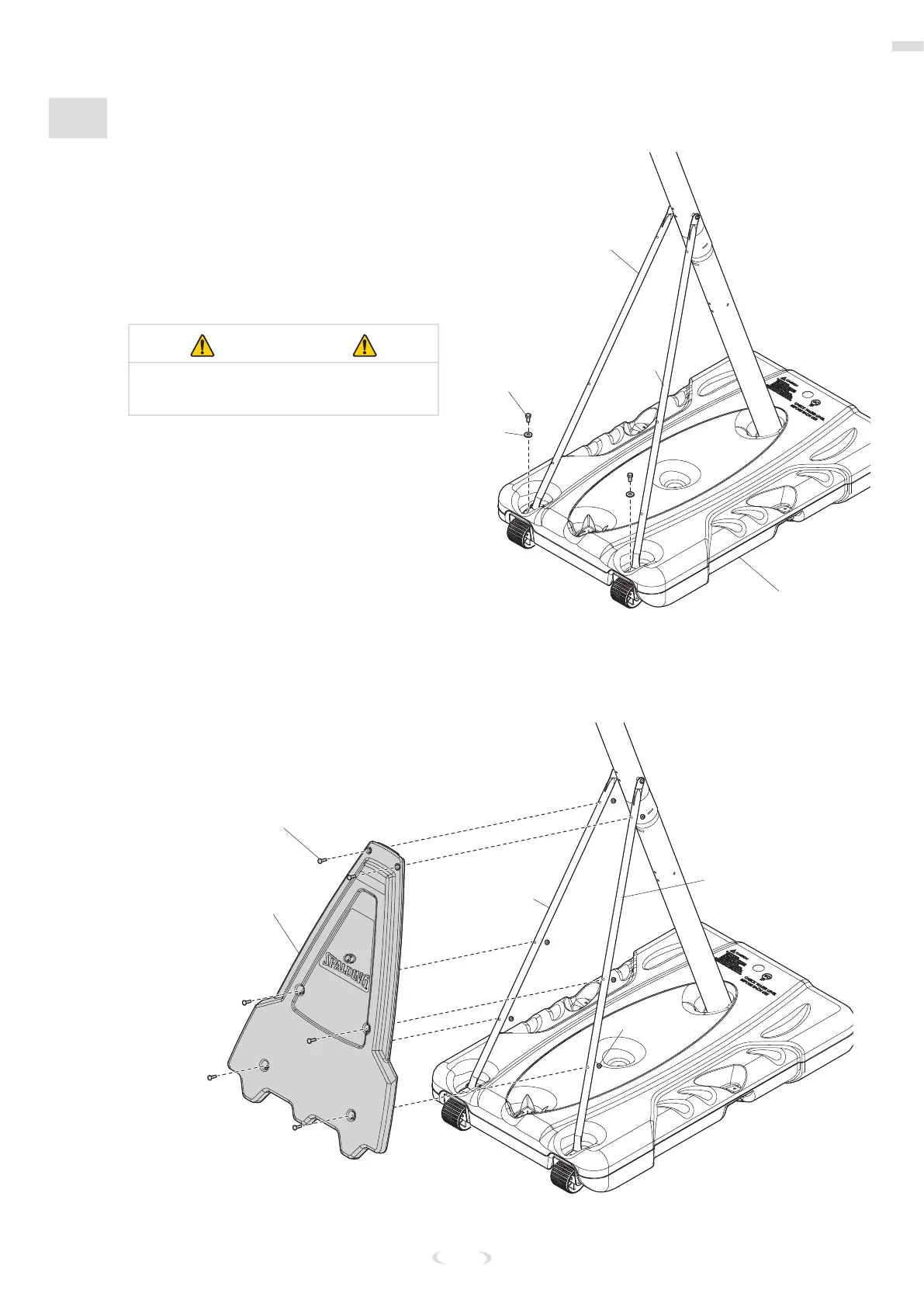

COLOCACIÓN DEL POSTE EN LA BASE
3. Gire los extremos no jados de
los puntales de la base (2) para
alinearlos con los oricios de
montaje de la base (1).
4. Fije los extremos de los puntales de
la base (2) en el marco de la base
con los pernos (18) y las arandelas de
seguridad (24).
IMPORTANTE
APRIETE COMPLETAMENTE TODAS LAS
PIEZAS.
Núm. 18
Núm. 2
Núm. 2
Núm. 1
Núm. 24
5. Fije la cubierta (21) sobre los puntales de la base (2) utilizando los pernos (22) y las
tuercas (14).
Núm. 21
Núm. 22
Núm. 2
Núm. 14
Núm. 2
