Montaje del elevador superior
58
E

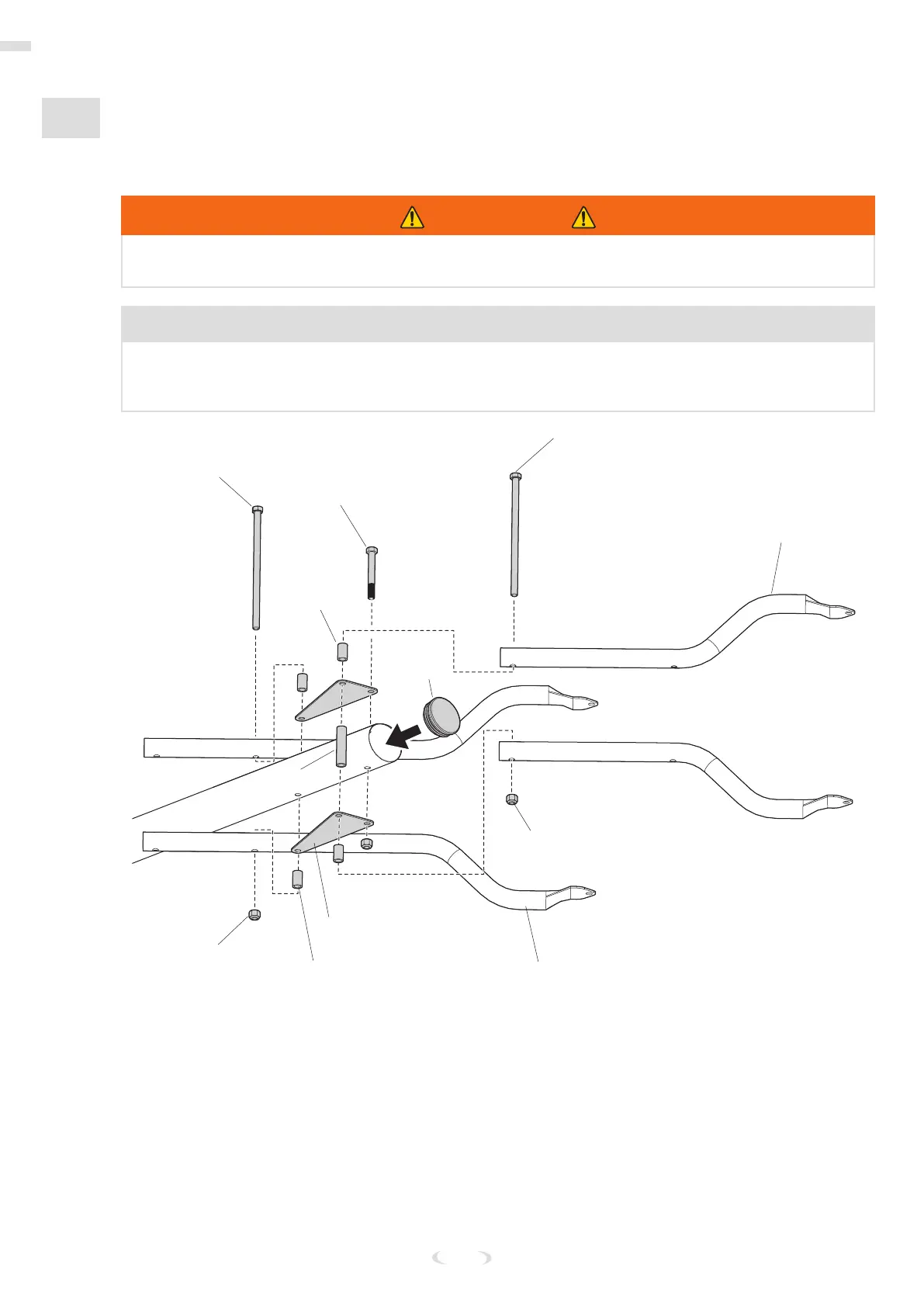

COLOCACIÓN DEL MONTAJE DEL TUBO ELEVADOR
2. Mientras el sistema está apoyado de forma segura en el caballete. Coloque los tubos del elevador
(32 y 35) en la sección del poste superior (4). En este momento, coloque la tapa del poste (38).
ADVERTENCIA
APRIETE LOS PERNOS (A5) EN LAS CONTRATUERCAS (A2) HASTA QUEDAR PAREJOS CON EL BORDE EXTERIOR
DE LA CONTRATUERCA.
NOTA
COMPRUEBE EL AJUSTE DE LOS PERNOS GRANDES EN LOS ORIFICIOS GRANDES DE LOS TUBOS DEL ELEVADOR,
LOS SOPORTES DEL TABLERO Y LAS PLACAS TRIANGULARES. SI FUESE NECESARIO, CON CUIDADO, REALICE
MOVIMIENTOS CIRCULARES PARA EXTRAER EL EXCESO DE PINTURA DE LOS ORIFICIOS.
Núm. 29
Núm. 29
Núm. 11
Núm. 38
Núm. 50
Núm. 31
Núm. 49
Núm. 40
Núm. 50
Núm. 35
Núm. 32
Núm. 31
