Montaje del elevador superior
59
F
COLOCACIÓN DEL TABLERO

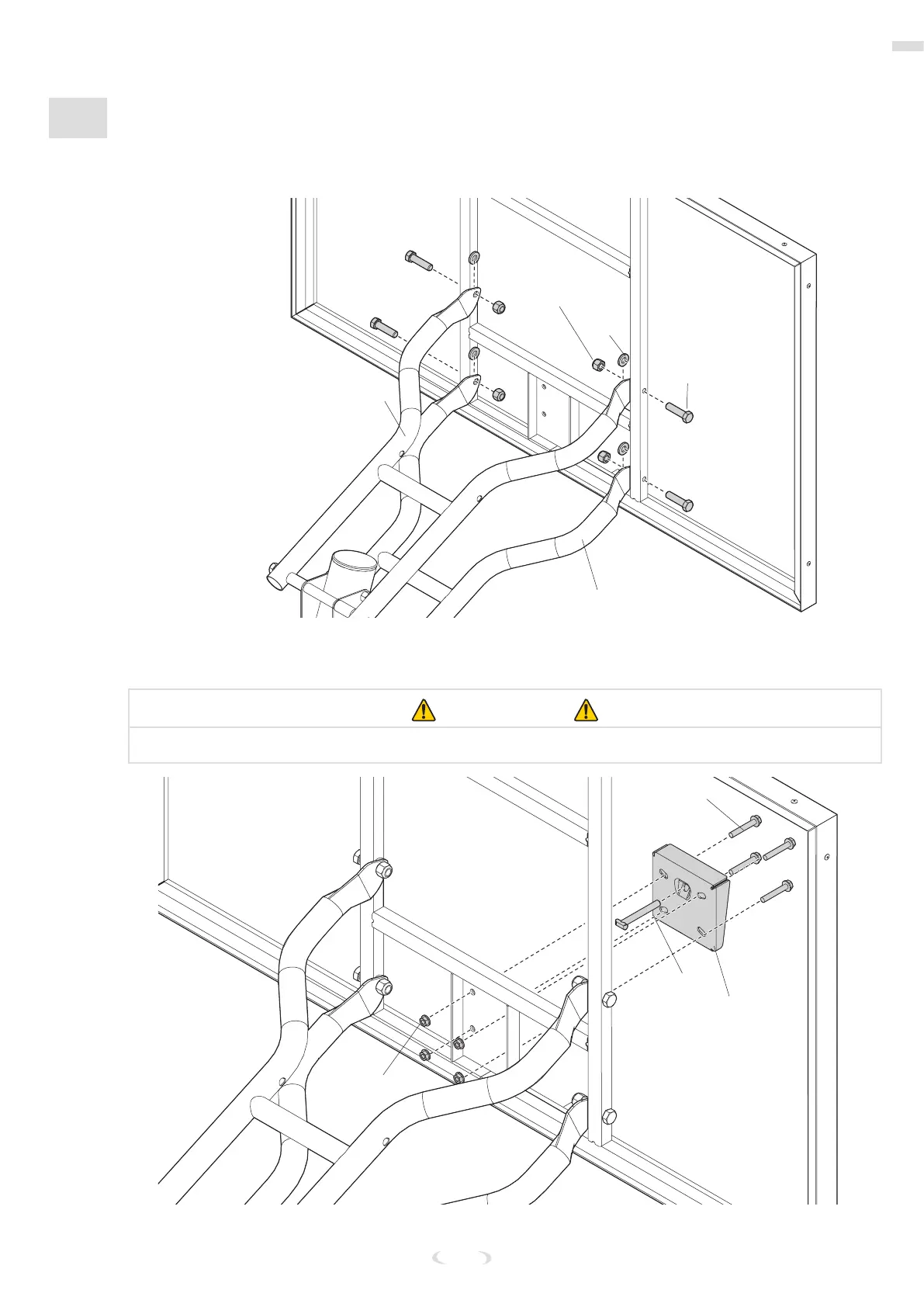

1. Mientras se encuentra apoyado en el caballete, coloque los tubos del elevador (32, 35) al tablero
utilizando los espaciadores (30), los pernos (23) y las tuercas (31).
Núm. 35
Núm. 31
Núm. 32
Núm. 30
Núm. 23
2. Inserte el perno en T (45) en el soporte Slam Jam (44), y fíjelo al tablero utilizando los pernos (26)
y las tuercas (14).
IMPORTANTE
CORTE Y DESPEGUE CON CUIDADO LA PELÍCULA PROTECTORA DEL TABLERO ANTES DE COLOCAR EL ARO.
Núm. 26
Núm. 44
Núm. 45
Núm. 14
