Montaje de la base
46
B

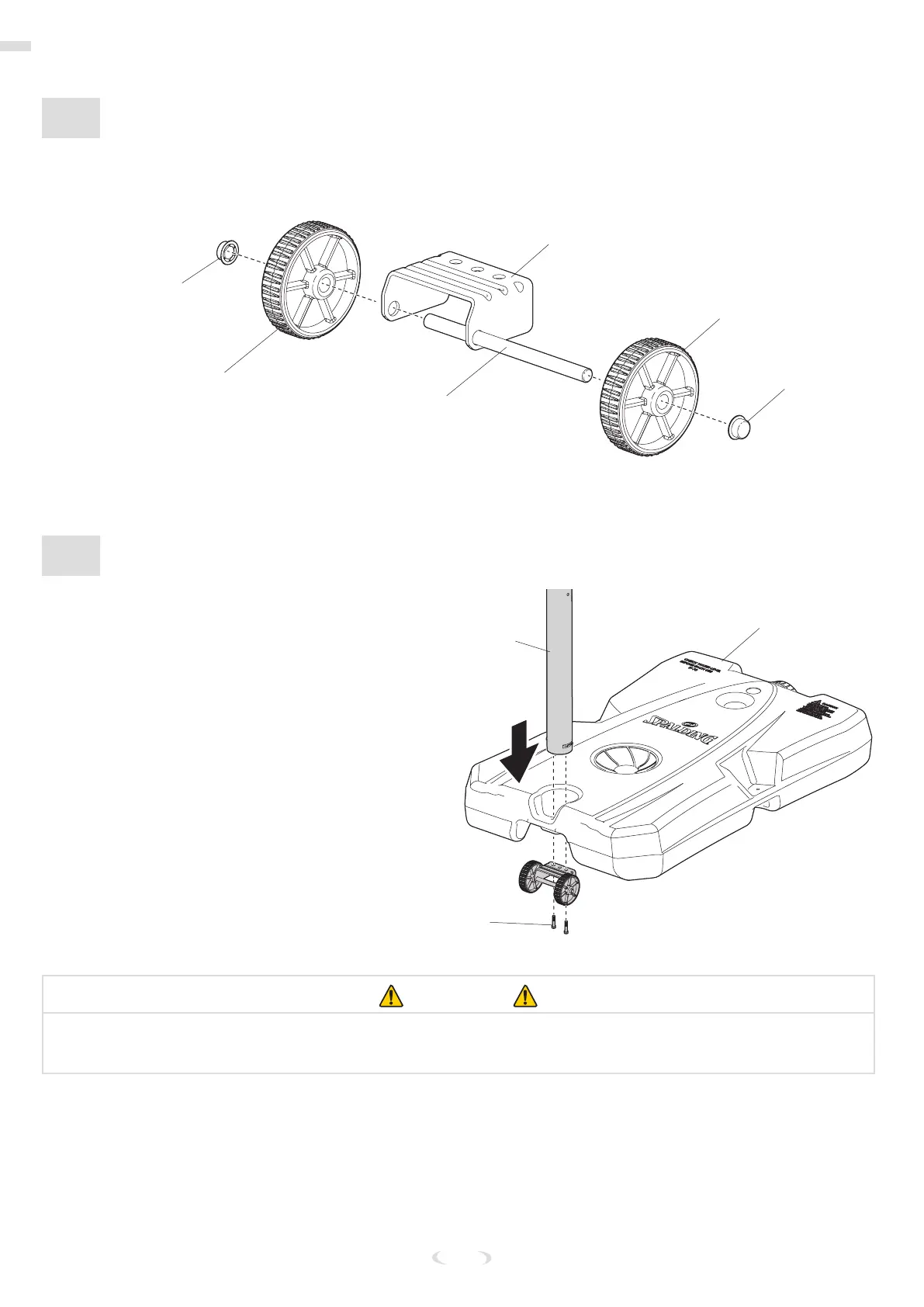

MONTAJE DE LAS RUEDAS
1. Introduzca el eje de las ruedas (2) a través del soporte de las ruedas (19).
2. Coloque las ruedas (3) en el eje de las ruedas (2) y fíjelas con las tuercas dentadas (17).
Núm. 2
Núm. 3
Núm. 17
Núm. 19
Núm. 3
Núm. 17
C
FIJACIÓN DE LAS RUEDAS Y EL MONTAJE DEL POSTE EN LA BASE
1. Introduzca el conjunto del poste en
la base. Fije el poste inferior (6) en
la base (1) y el conjunto montado
de las ruedas utilizando los pernos
(7). Se recomienda el uso de un
maneral profundo.
Núm. 1
Núm. 6
Núm. 7
ATENCIÓN
¡NO APRIETE DEMASIADO!
La etiqueta de advertencia debe estar orientada hacia delante.
