SPALDING SPA0350 - Page 47

Montaje de la base
47
D

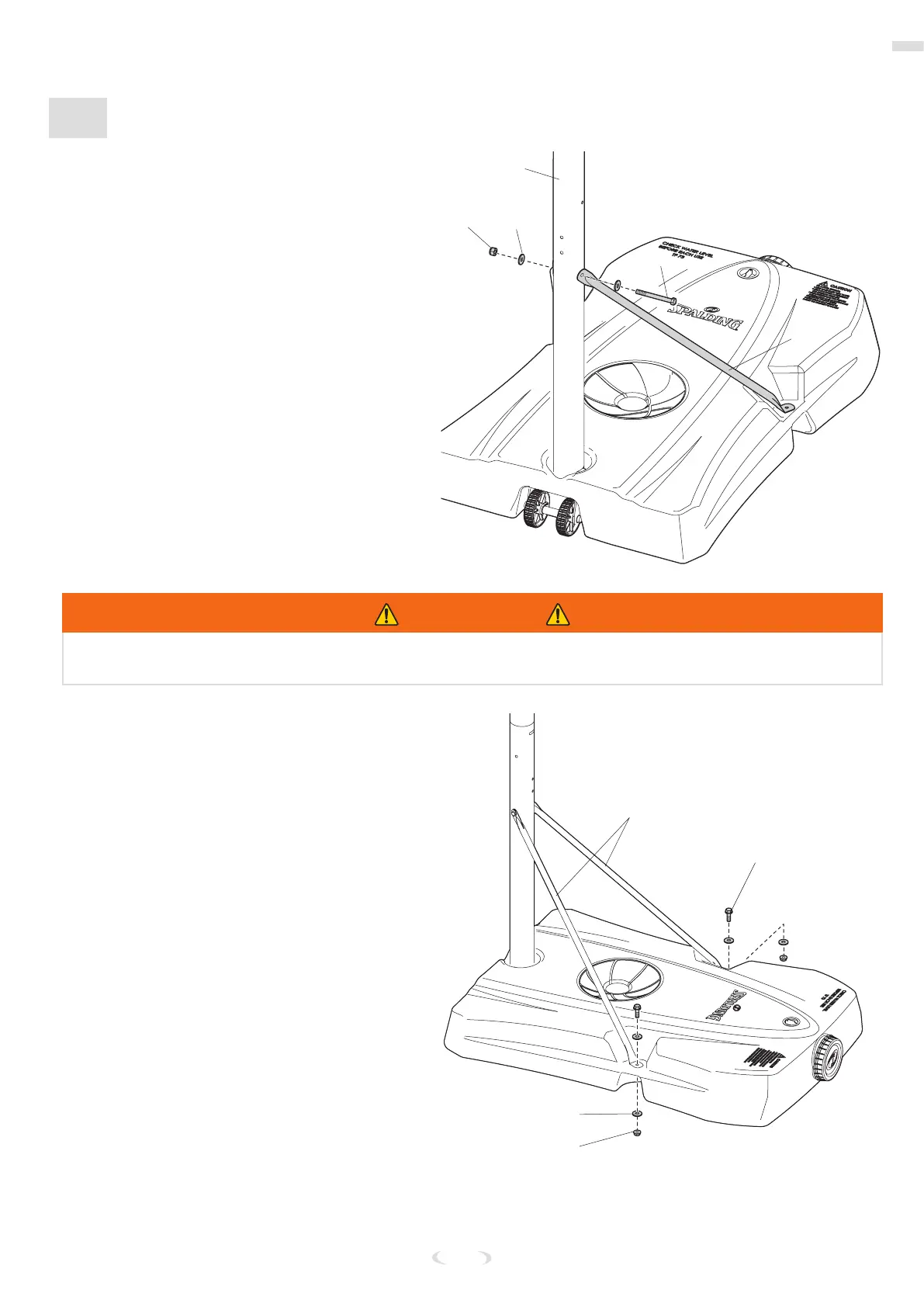

COLOCACIÓN DE LOS PUNTALES EN LA BASE
1. Fije el extremo plano de los
puntales del tanque (10) al
poste (6) con el perno (11), las
arandelas (12), y la tuerca (13).
Núm. 6
Núm. 13 Núm. 12
Núm. 11
Núm. 10
ADVERTENCIA
APRIETE EL PERNO (11) EN LA CONTRATUERCA (13) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
2. Gire los extremos angulares no
jados de los puntales (10), y je
los puntales del tanque (10) a la
base utilizando los pernos (15),
las arandelas (12), y las tuercas
(16).
Núm. 10
Núm. 15
Núm. 16
Núm. 12
