MONTAJE DEL TABLERO

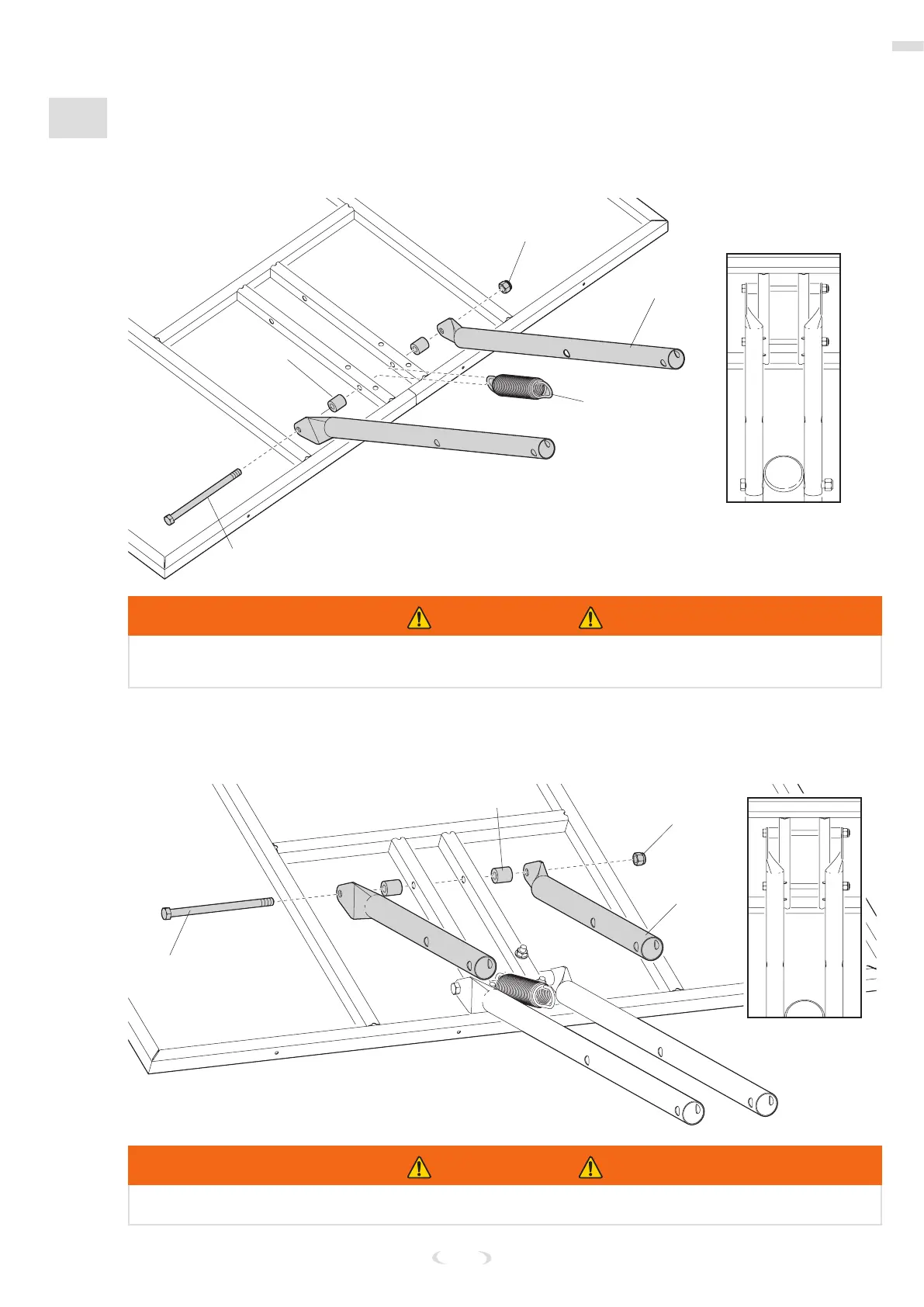

3. Fije los tubos del elevador inferiores (41) y el resorte (44) en el tablero utilizando los espaciadores
(20), el perno (8) y la tuerca (9).
Núm. 41
Núm. 44
Núm. 9
Núm. 20
Núm. 8
Orientación del
tubo elevador
ADVERTENCIA
APRIETE EL PERNO (8) EN LA CONTRATUERCA (9) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
4. Coloque los tubos del elevador superiores (42) al tablero utilizando los espaciadores (20), el
perno (8) y la tuerca (9).
Núm. 42
Núm. 8
Núm. 9
Núm. 20
Orientación del
tubo elevador
ADVERTENCIA
APRIETE EL PERNO (8) EN LA CONTRATUERCA (9) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
