Montaje del tablero
52
F
MONTAJE DEL TABLERO

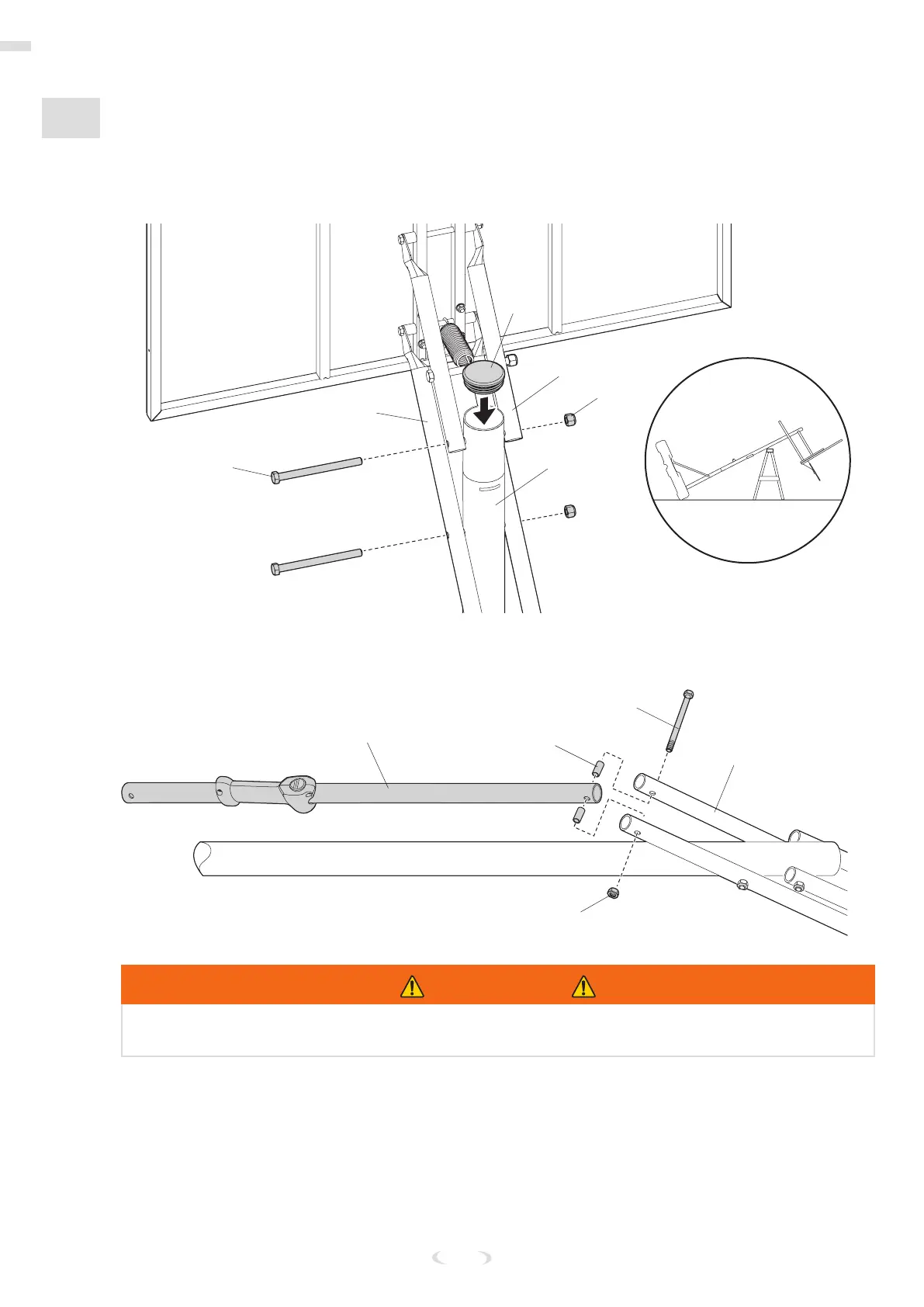

5. Apoye el poste en el caballete. Fije los tubos superiores e inferiores del elevador (41 y 42) al poste
superior (4) utilizando pernos (43) y tuercas (40).
6. Coloque la tapa del poste (22).
Núm. 40
Núm. 41
Núm. 22
Núm. 43
Núm. 42
Núm. 4
7. Conecte el montaje del tubo de ajuste (38) a los tubos del elevador inferiores (41) utilizando el
perno (43), los espaciadores (29) y la tuerca (40).
Núm. 38
Núm. 29
Núm. 43
Núm. 40
Núm. 41
ADVERTENCIA
APRIETE EL PERNO (43) EN LA CONTRATUERCA (40) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
