7.9. MASTERMIND TCD-w MONTAGEHALTERUNG
Das MasterMind TCD-w ist fest mit dem Fahrrad verbunden und mit einer Sicherungsschraube
an der Twist-Lock-Halterung gesichert. Um das Display abzunehmen, muss die gesamte
Halterung vom integrierten Lenker entfernt werden.
B
A
E
H
I
G
D
C
F
H
7.7

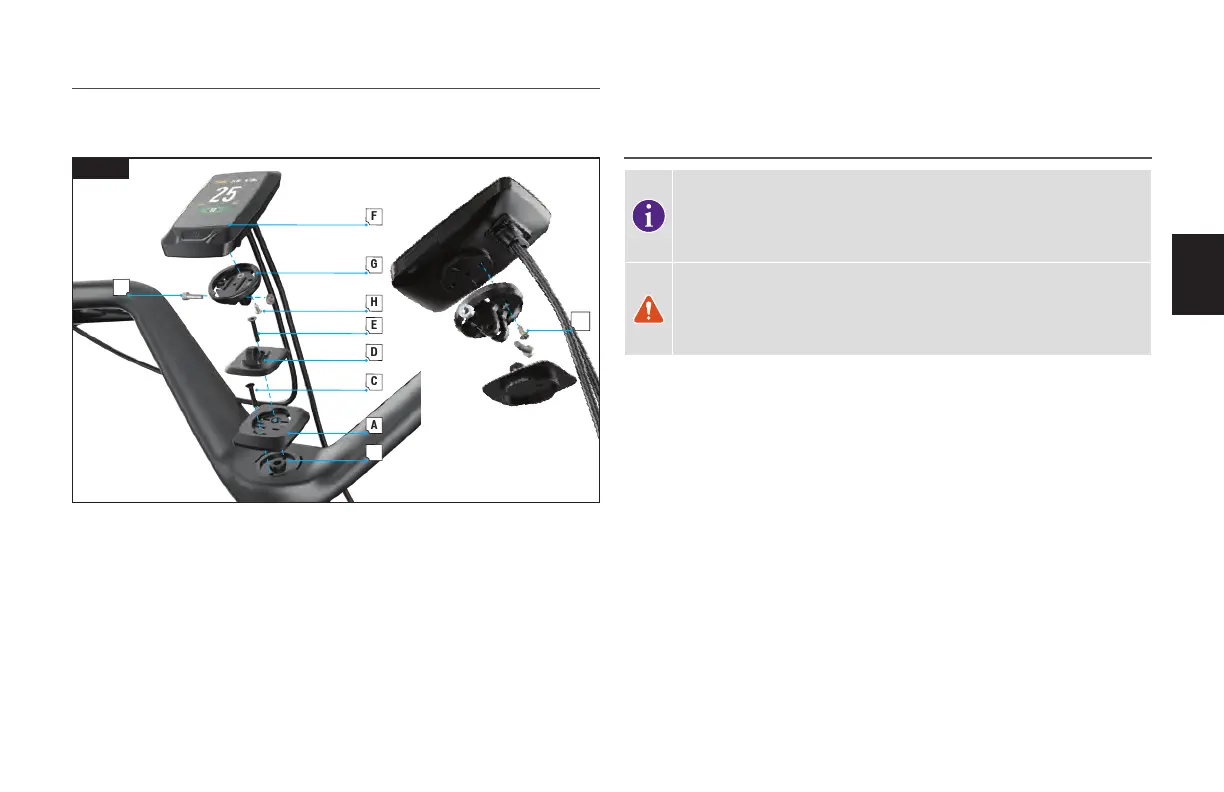

Abb. 7.7
Richten Sie die Grundplatte (A) auf der Aheadkappe (B) aus und führen Sie die
Befestigungsschraube (C) in die hintere Bohrung ein. Ziehen Sie die Schraube mit einem
3-mm-Inbusschlüssel handfest an.
Drehen Sie die einstellbare Grundplatte (D) in die Grundplatte und führen Sie die
Befestigungsschraube (E) durch die vordere Bohrung. Ziehen Sie die Schraube mit einem
3-mm-Inbusschlüssel handfest an.
Drehen Sie das MasterMind TCD-w (F) in die Twist-Lock-Halterung (G) und schrauben Sie die
Sicherungsschraube (H) in die Halterung, um das MasterMind TCD-w vor unbefugtem Entfernen
zu sichern. Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher handfest an.
Stecken Sie das MasterMind TCD-w und die Twist-Lock-Halterung auf die einstellbare
Grundplatte. Führen Sie die Befestigungsschraube (I) durch die Bohrung und ziehen Sie
sie dann mit einem 3-mm-Inbusschlüssel handfest an.
8. SYSTEM INTERFACE (DISPLAY)
INFO: Die in dieser Anleitung erläuterten Funktionalitäten des System
Interface sind zum Erstellungsdatum dieser Anleitung aktuell und können
geändert werden. Specialized behält sich das Recht vor, die Funktionalitäten
jederzeit und ohne Vorankündigung zu ändern, einschließlich des
Modifizierens, Reduzierens und/oder Hinzufügens von Funktionen.
WARNUNG! Seien Sie vorsichtig, wenn Sie während der Fahrt auf das Display
schauen oder es bedienen. Sie können abgelenkt werden, was die Unfallgefahr
erhöht. Sie sollten immer an einer sicheren Stelle anhalten, bevor Sie
Einstellungen ändern oder die Funktionen des Displays bedienen. Versuchen Sie
nicht, die Seiten oder die Systemeinrichtung während der Fahrt anzupassen.
