7.8. INTEGROVANÁ ŘÍDÍTKA
Jízdní kolo Como je vybaveno speciálně navrženou sestavou řídítek, která je oproti jiným
řídítkům zkonstruována odlišným způsobem.
B
D
C
A
E
F
7.6

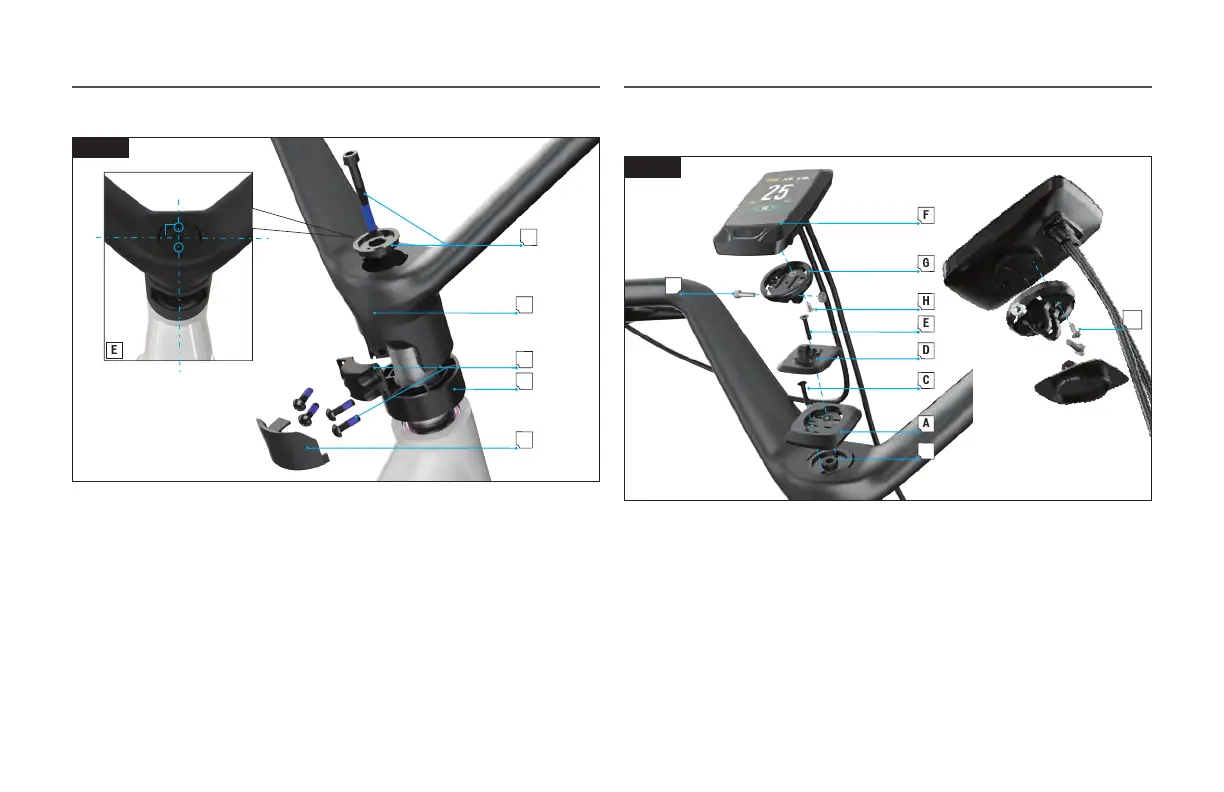

Obr. 7.6
 Při montáži řídítek (A) nejprve upevněte řídítka víčkem a šroubem (B) a potom pomocí svorky
sloupku (C). Svorka sloupku se nachází za krytkou (D) na vnitřní straně představce řídítek.
 Vyrovnejte otvory ve víčku se středovou osou bicyklu (E).
 Pevně usaďte řídítka na hlavovou trubku a potom utáhněte šroub víčka (B) 5mm
inbusem na ruční dotah. Ověřte, že mezi integrovanými řídítky, podložkou řídítek (F)
a hlavovou trubkou není žádná vůle.
 Klíčem T25 Torx ve střídavém pořadí lehce utáhněte šrouby svorky sloupku vidlice (C)
tak, aby na levé i pravé straně svorky byla stejná mezera, a potom šrouby dotáhněte
(opět ve střídavém pořadí) utahovacím momentem 6,2 Nm (55 in-lbf).
7.9. UPEVŇOVACÍ DRŽÁK DISPLEJE MASTERMIND TCD-w
Displej MasterMind TCD-w je upevněn nastálo k jízdnímu kolu a pojistným šroubem upevněn
k držáku twist-lock. K demontáži displeje je nutné z integrovaných řídítek odmontovat celý
upevňovací držák.
B
A
E
H
I
G
D
C
F
H
7.7
Obr. 7.7
 Vyrovnejte podkladovou destičku (A) s horním víčkem (B) a do zadního otvoru zasuňte
upevňovací šroub (C). Inbusovým klíčem 3 mm dotáhněte šroub na ruční dotah.
 Do podkladové destičky nainstalujte otočným pohybem nastavitelnou podkladovou
destičku (D) a předním otvorem do ní zasuňte upevňovací šroub (E). Inbusovým klíčem
3 mm dotáhněte šroub na ruční dotah.
 Do držáku twist-lock (G) otočným pohybem nainstalujte displej MasterMind TCD-w (F).
Do držáku dále zasuňte zajišťovací šroub (H), aby nebylo možné displej MasterMind
TCD-w vyjmout. Křížovým šroubovákem šroub utáhněte na ruční dotah.
 Do nastavitelné podkladové destičky vložte displej MasterMind TCD-w a sestavu držáku
twist-lock. Otvorem prostrčte montážní šroub (I) a 3mm inbusem ho utáhněte na ruční dotah.
