ENFRDECZSKFREEFREE PL
Entfernen Sie das Hinterrad aus den Ausfallenden und den Zahnriemen von der Riemenscheibe.
INFO: Der Ausbau des Zahnriemens aus dem Rahmen ist in Abschnitt 12.3
beschrieben.

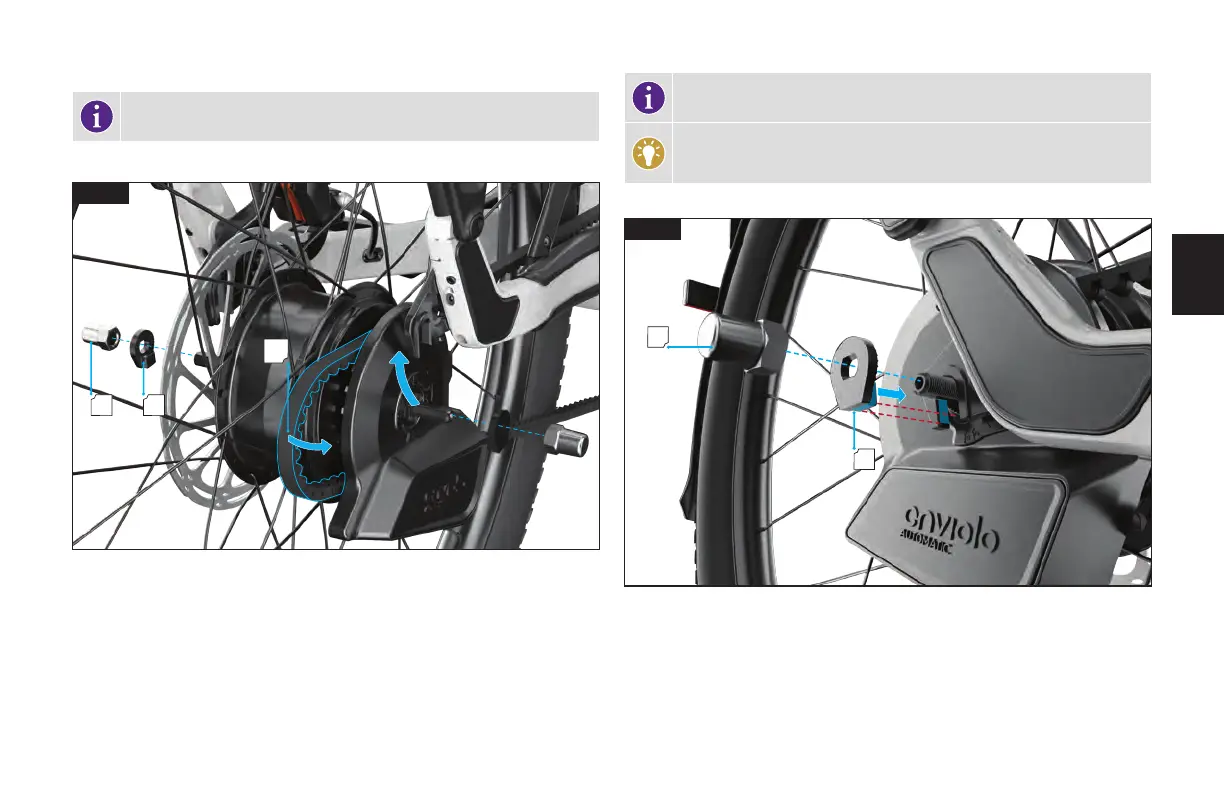

HINTERRAD EINBAUEN
C
A
B
12.4
Abb. 12.4
Falls nicht bereits erledigt, entfernen Sie die Muttern (A) und Sicherungsscheiben (B) von
der Hinterradachse und halten Sie das Hinterrad nahe an den Ausfallendenbereich.
Platzieren Sie den Zahnriemen über dem Naben-Interface und auf der Riemenscheibe (C).
Setzen Sie das Hinterrad in das Ausfallende ein.
INFO: Stellen Sie sicher, dass weder der AUTOMATiQ-Steckverbinder noch
das Kabel eingeklemmt oder abgeknickt sind.
TECH-TIPP: In manchen Fällen lässt sich das Hinterrad einfacher einbauen,
wenn, die Kette/der Zahnriemen vom Kettenblatt/von der vorderen
Riemenscheibe abgenommen wird.
MUTTERN DER HINTERRADACHSE ANBRINGEN
B
A
12.5
Abb. 12.5
Bringen Sie an jeder Seite eine Sicherungsscheibe (A) an. Die Profilseite der
Sicherungsscheibe muss zum Rahmen ausgerichtet sein. Die Verdrehsicherung muss im
Ausfallende platziert werden.
Schrauben Sie die Achsmuttern (B) auf und ziehen Sie sie mit einem 15-mm-Schlüssel mit
30 bis 40 Nm fest.
