7.9. UCHWYT MOCUJĄCY MASTERMIND TCD-w
MasterMind TCD-w jest na stałe zamontowany na rowerze i przymocowany do uchwytu
obrotowego śrubą zabezpieczającą. Aby zdjąć wyświetlacz, należy zdemontować cały
uchwyt montażowy ze zintegrowanej kierownicy.
B
A
E
H
I
G
D
C
F
H
7.7

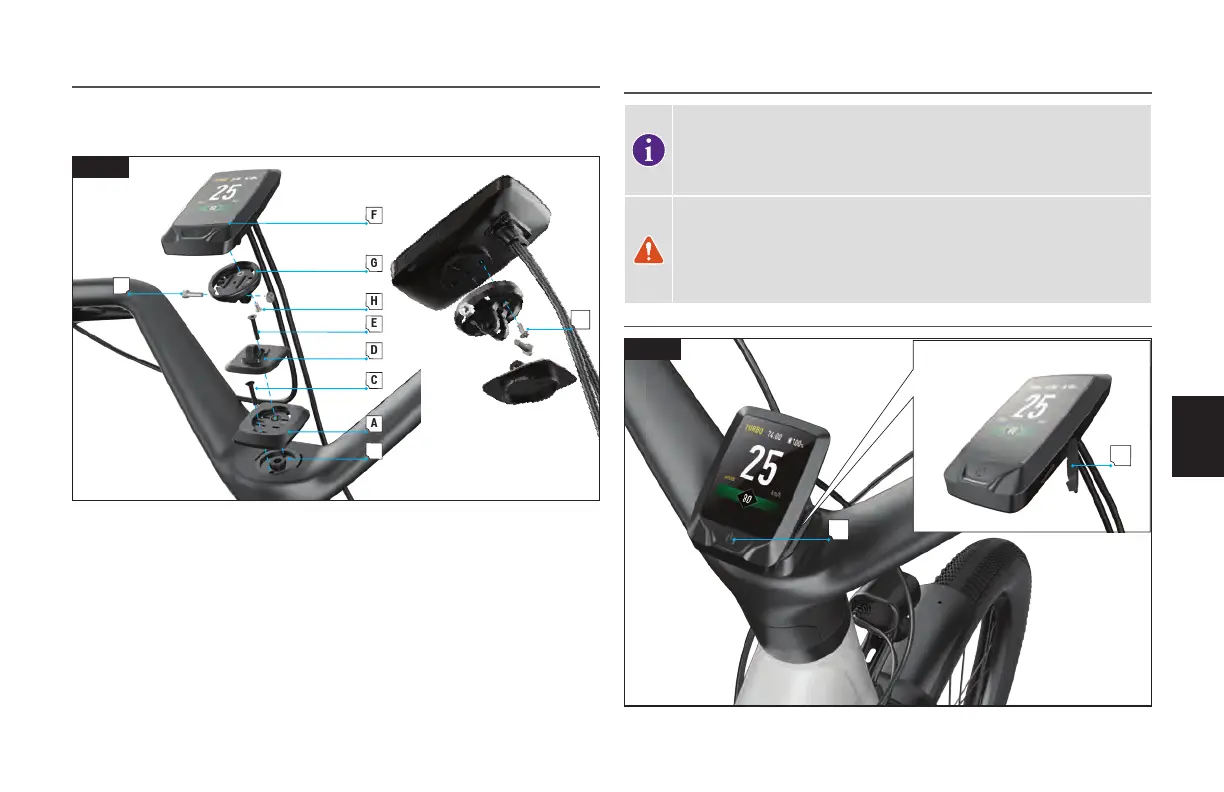

Rys. 7.7
 Wyrównaj podstawkę (A) z top capem (B) i włóż śrubę mocującą (C) w tylny otwór.
Dokręć śrubę ręcznie za pomocą klucza imbusowego 3 mm.
 Obróć regulowaną podstawkę (D), aby zamocować ją na podstawce i włóż śrubę mocującą
(E) do przedniego otworu. Dokręć śrubę ręcznie za pomocą klucza imbusowego 3 mm.
 Obracając, zamontuj MasterMind TCD-w (F) w uchwycie obrotowym (G) i włóż śrubę
zabezpieczającą (H) do uchwytu, aby uniemożliwić demontaż MasterMind TCD-w.
Dokręć śrubę ręcznie za pomocą śrubokręta krzyżakowego.
 Włóż MasterMind TCD-w ze zmontowanym uchwytem obrotowym do regulowanej podstawki.
Włóż śrubę mocującą (I) przez otwór, a następnie dokręć ręcznie kluczem imbusowym 3 mm.
8. INTERFEJS SYSTEMU
INFO: Działanie interfejsu systemowego opisane w niniejszej instrukcji
jest aktualne na dzień sporządzenia i może ulec zmianie. Specialized
zastrzega sobie prawo do zmiany funkcjonalności w dowolnym momencie
i bez powiadamiania, w tym do modykowania, zmniejszania liczby i/lub
dodawania funkcji.
OSTRZEŻENIE! Obserwując wyświetlacz lub korzystając z niego podczas
jazdy, należy zachować ostrożność, ponieważ może to odwracać uwagę
i prowadzić do wypadków. Przed zmianą ustawień lub skorzystaniem
z różnych funkcji wyświetlacza należy w każdym przypadku zatrzymać
się. Nie podejmuj prób dostosowywania stron ani regulowania ustawień
podczas jazdy.
8.1. MASTERMIND TCD-w (WYŚWIETLACZ)
B
A
8.1
