15
7.8. INTEGROVANÉ RIADIDLÁ
Bicykel Como je vybavený špeciálne navrhnutou zostavou riadidiel, ktorá má v porovnaní
s inými riadidlami odlišnú konštrukciu.
B
D
C
A
E
F
7.6

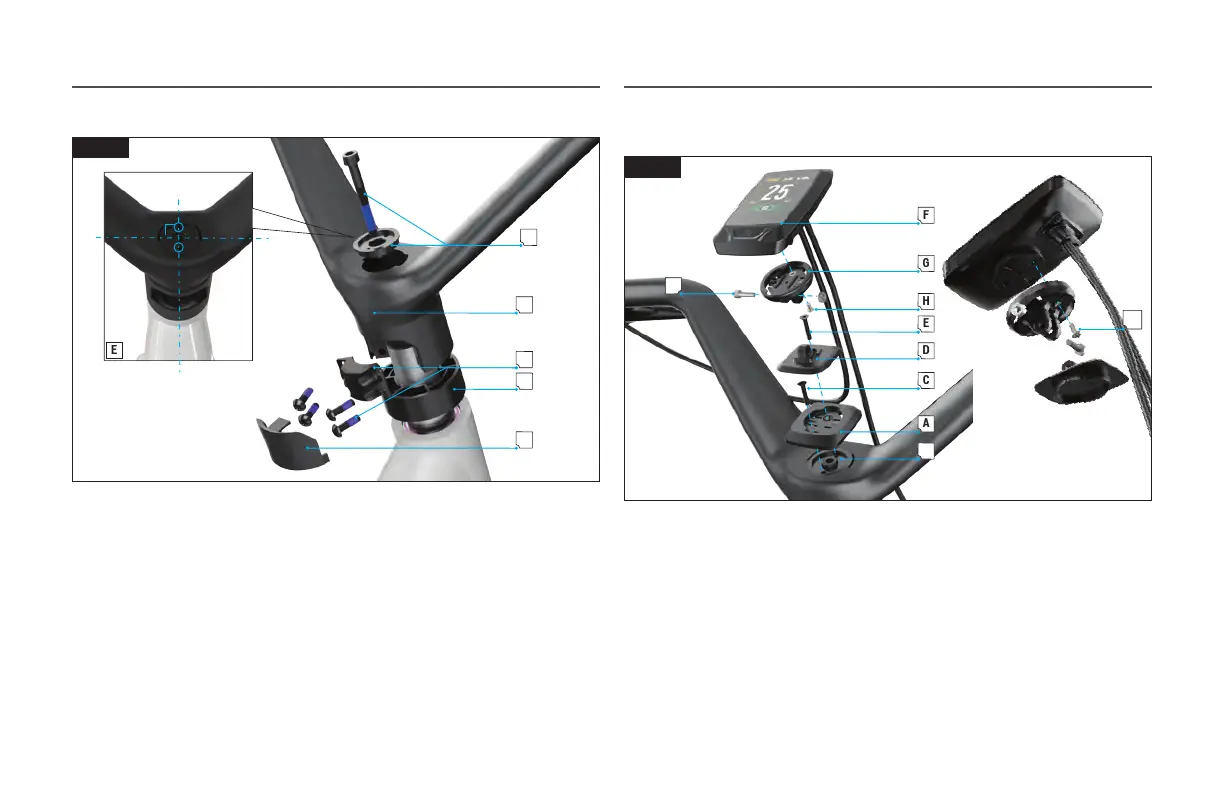

Obr. 7.6
 Pri zostavovaní riadidiel (A) ich zaistite najprv hornou krytkou a skrutkou (B) a potom
svorkou stĺpika (C). Svorka stĺpika je umiestnená za krytom (D) na vnútornej strane
predstavca riadidiel.
 Vyrovnajte otvory v hornej krytke podľa osi bicykla (E).
 Pevne riadidlá usaďte na hlavovú rúru a potom rukou utiahnite skrutku hornej krytky (B)
pomocou 5 mm šesťhranného kľúča. Uistite sa, že integrované riadidlá, vložka
riadidiel (F) ani hlavová rúra nemajú žiadnu vôľu.
 Pomocou kľúča Torx T25 zľahka uťahujte do kríža skrutky svorky stĺpika (C), kým na
ľavej aj pravej strane svorky nevznikne rovnako veľká medzera. Skrutky potom utiahnite
do kríža momentom 6,2 Nm (55 in-lbf).
7.9. MONTÁŽNA KONZOLA DISPLEJA MASTERMIND TCD-w
Displej MasterMind TCD-w je k bicyklu trvalo pripojený a ku konzole, ktorá sa zamyká
otočením, je pripevnený bezpečnostnou skrutkou. Na odstránenie displeja je nutné
odstrániť z integrovaných riadidiel celú montážnu konzolu.
B
A
E
H
I
G
D
C
F
H
7.7
Obr. 7.7
 Vyrovnajte základnú doštičku (A) podľa hornej krytky (B) a do zadného otvoru nasaďte
montážnu skrutku (C). Pomocou 3 mm šesťhranného kľúča skrutku ručne utiahnite.
 Otočením nasaďte nastaviteľnú doštičku (D) do základnej doštičky a cez predný otvor
nasaďte montážnu skrutku (E). Pomocou 3 mm šesťhranného kľúča skrutku ručne utiahnite.
 Otočením nasaďte displej MasterMind TCD-w (F) do konzoly, ktorá sa zamyká
otočením (G), a nasaďte do konzoly bezpečnostnú skrutku (H), ktorá bráni odstráneniu
displeja MasterMind TCD-w. Pomocou skrutkovača Phillips skrutku ručne utiahnite.
 Zostavu displeja MasterMind TCD-w a konzoly, ktorá sa zamyká otočením, nasaďte
do nastaviteľnej doštičky. Cez otvor nasaďte montážnu skrutku (I) a potom ju ručne
utiahnite pomocou 3 mm šesťhranného kľúča.
