7.9. SUPPORT DE FIXATION MASTERMIND TCD-w
Le MasterMind TCD-w reste en permanence en place sur le vélo grâce au support de
verrouillage à l’aide d’une vis de sécurité. Pour retirer ce dispositif, vous devrez retirer
l’ensemble du support de fixation situé sur le cintre intégré.
B
A
E
H
I
G
D
C
F
H
7.7

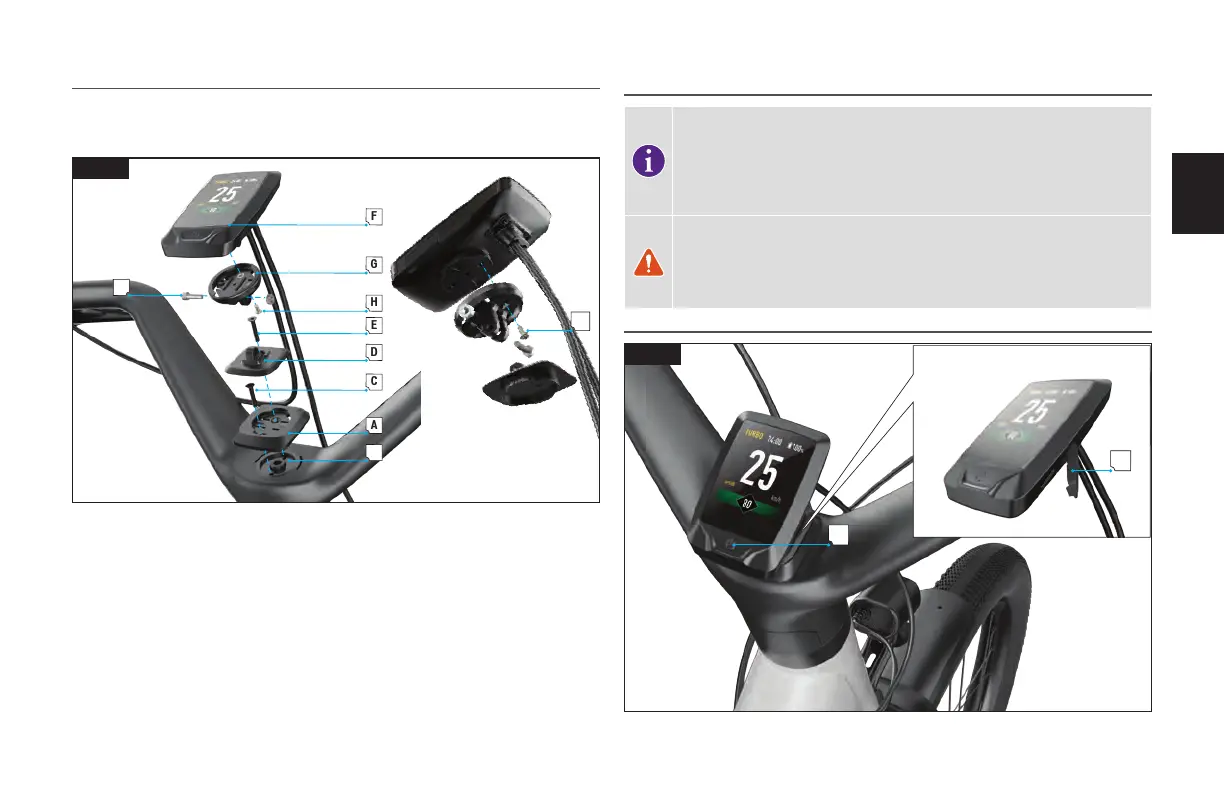

Fig. 7.7
 Alignez l’embase (A) avec le capuchon supérieur (B), puis insérez la vis de fixation (C) dans
l’orifice situé à l’arrière. Serrez la vis à la main à l’aide d’une clé hexagonale de 3 mm.
 Tournez la plaque réglable (D) dans l’embase, puis insérez la vis de fixation (E) dans
l’orifice situé à l’avant. Serrez la vis à la main à l’aide d’une clé hexagonale de 3 mm.
 Tournez le MasterMind TCD-w (F) dans le support de verrouillage (G), puis insérez la vis
de sécurité (H) dans le support pour que le MasterMind TCD-w ne puisse pas être retiré.
Serrez la vis à la main à l’aide d’un tournevis cruciforme.
 Insérez le MasterMind TCD-w et l’unité du support de verrouillage dans la plaque réglable.
Insérez la vis de fixation (I) dans l’orifice, puis serrez-la à la main à l’aide d’une clé
hexagonale de 3 mm.
8. INTERFACE SYSTÈME
INFO : le fonctionnement de cette interface système tel qu’il est présenté
dans ce manuel correspond à la version disponible au moment de la
rédaction de ce manuel et est donc soumis à modification. Specialized se
réserve le droit d’apporter des changements à ce fonctionnement à tout
moment et sans préavis, y compris des modifications, des retraits et/ou des
ajouts de fonctionnalités.
AVERTISSEMENT ! Soyez vigilant si vous consultez ou utilisez l’écran lorsque
vous roulez car cela risque de vous distraire et de causer des accidents. Vous
devez toujours vous arrêter avant de modifier des paramètres ou d’utiliser les
différentes fonctions de l’écran. N’essayez ni de personnaliser les différentes
pages ni de procéder aux différents réglages lorsque vous pédalez.
8.1. MASTERMIND TCD-w (COMPTEUR)
B
A
8.1
