Haken oben
Installation und Haken herauf Informationen

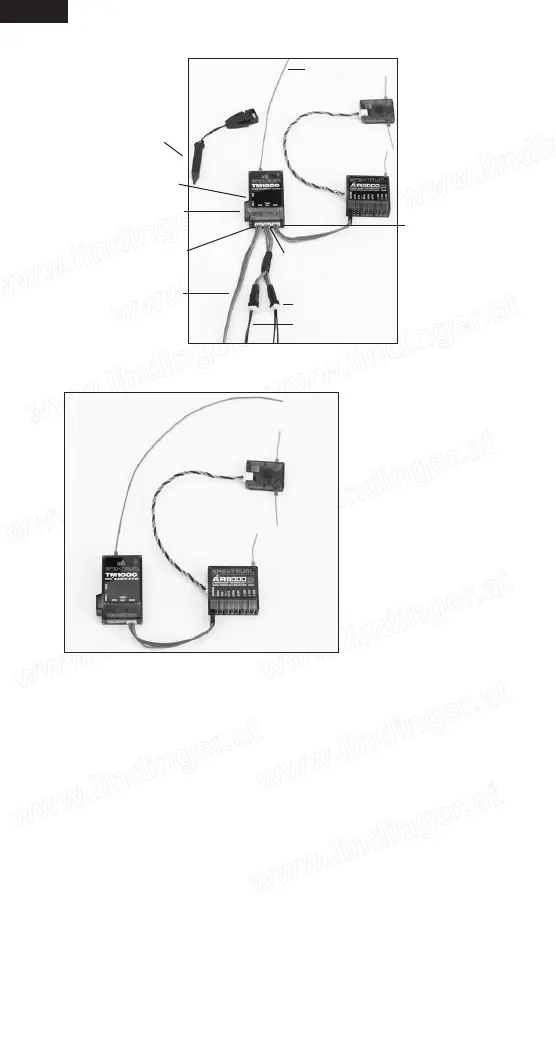

Einbau des TM1000 Moduls
BauenSiedasTM1000ModulinderNähedesEmpfängerein,dassdas7,62cmlange
KabelzumEmpfängerausreicht.SicherSiedasModulmitdoppelseitigenKlebebandoder
inSchaumstoffmitdemEmpfänger.
Stecken Sie den Anschluß des Datenkabels in den Datenport des TM1000 und das andere
EndeindenDatenportdesEmpfängers.
Hinweis: Führen Sie das Verbindungskabel nicht in der Nähe von metallischen oder
anderen leitenden Oberflächen oder Materialien um die beste Leistung zu ermöglichen.
Sie haben mit dieser Montage jetzt schon eine Telemetrie der Flight Log Daten und der
Empfängerstromversorgung.BevorSiefortfahren,bindenSiebittedasSystemneuund
überprüfen ob das Telemetriesystem einwandfrei funktioniert.
Bind Stylus
Data Port
with Data Lead
Temp/Volt Port
withY-Harness
Temperature Lead
Voltage Lead
X-Bus
(for future telemetry options)
RPM Port
Antenne
Optional RPM Sensor (nitro)
OptionalElectricRPMSensor
(not attached)
Bind Button
