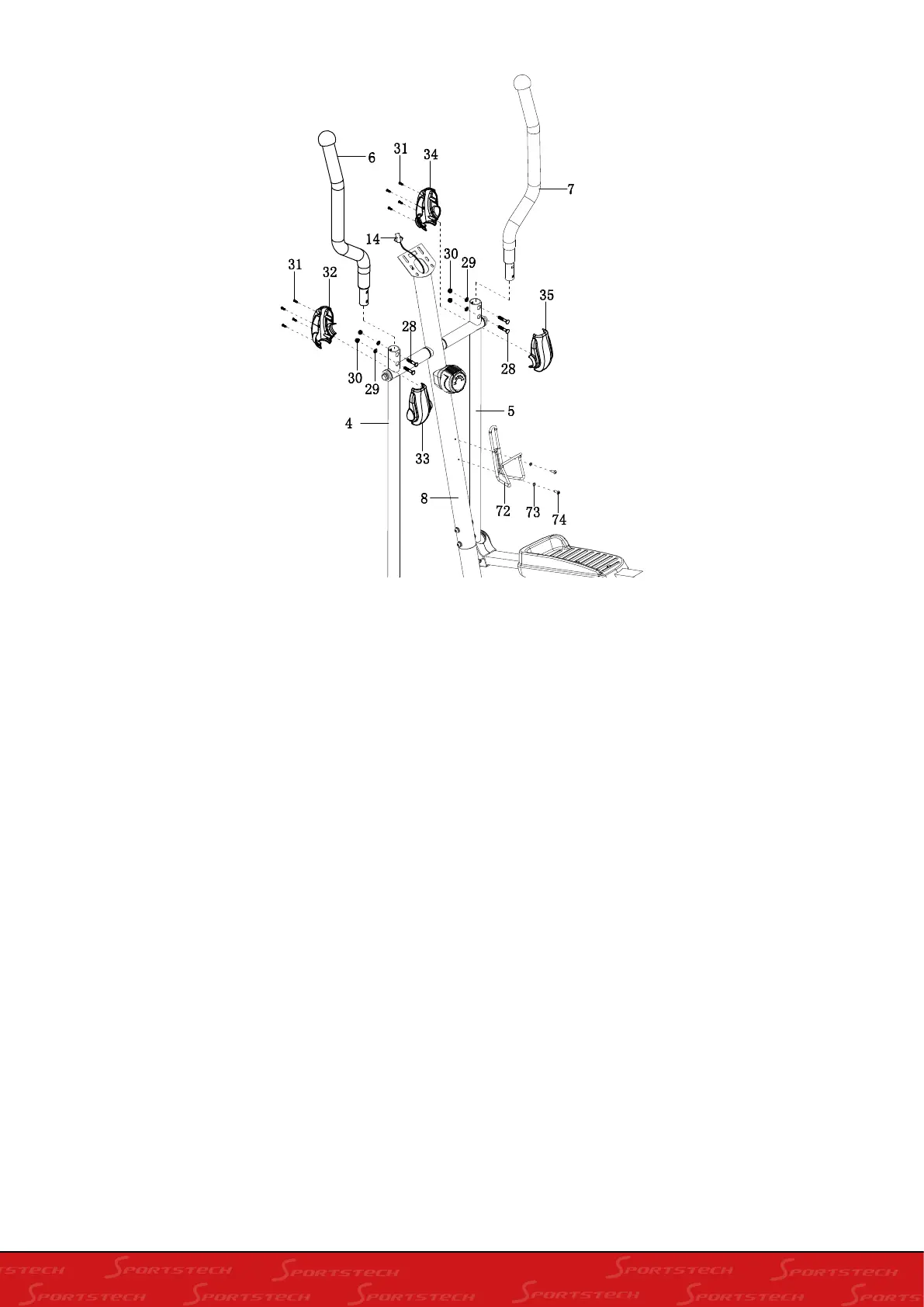

4. Instalación del soporte izquierdo/derecho y de la cubierta derecha/izquierda A/B del
reposabrazos
Fije el soporte izquierdo y derecho (6, 7) en el reposabrazos izquierdo y derecho (4, 5) con cuatro tornillos M6x35
(28), cuatro arandelas curvas Ø6 (29), y cuatro tuercas de sombrete M6 (30). Apriete las tuercas de sombrete
usando la herramienta multihexagonal con destornillador incluido.
Fije la cubierta A del reposabrazos izquierdo (32) y la cubierta B del reposabrazos izquierdo (33) en el reposabrazos
izquierdo (4) con cuatro tornillos ST2.9x12 (31). Apriete los tornillos usando la herramienta multihexagonal con
destornillador incluido.
Fije la cubierta A del reposabrazos derecho (34) y la cubierta B del reposabrazos derecho (35) en el reposabrazos
derecho (5) con cuatro tornillos ST2.9x12 (31). Apriete los tornillos usando la herramienta multihexagonal con
destornillador incluido.
