ISTRUZIONI DI MONTAGGIO

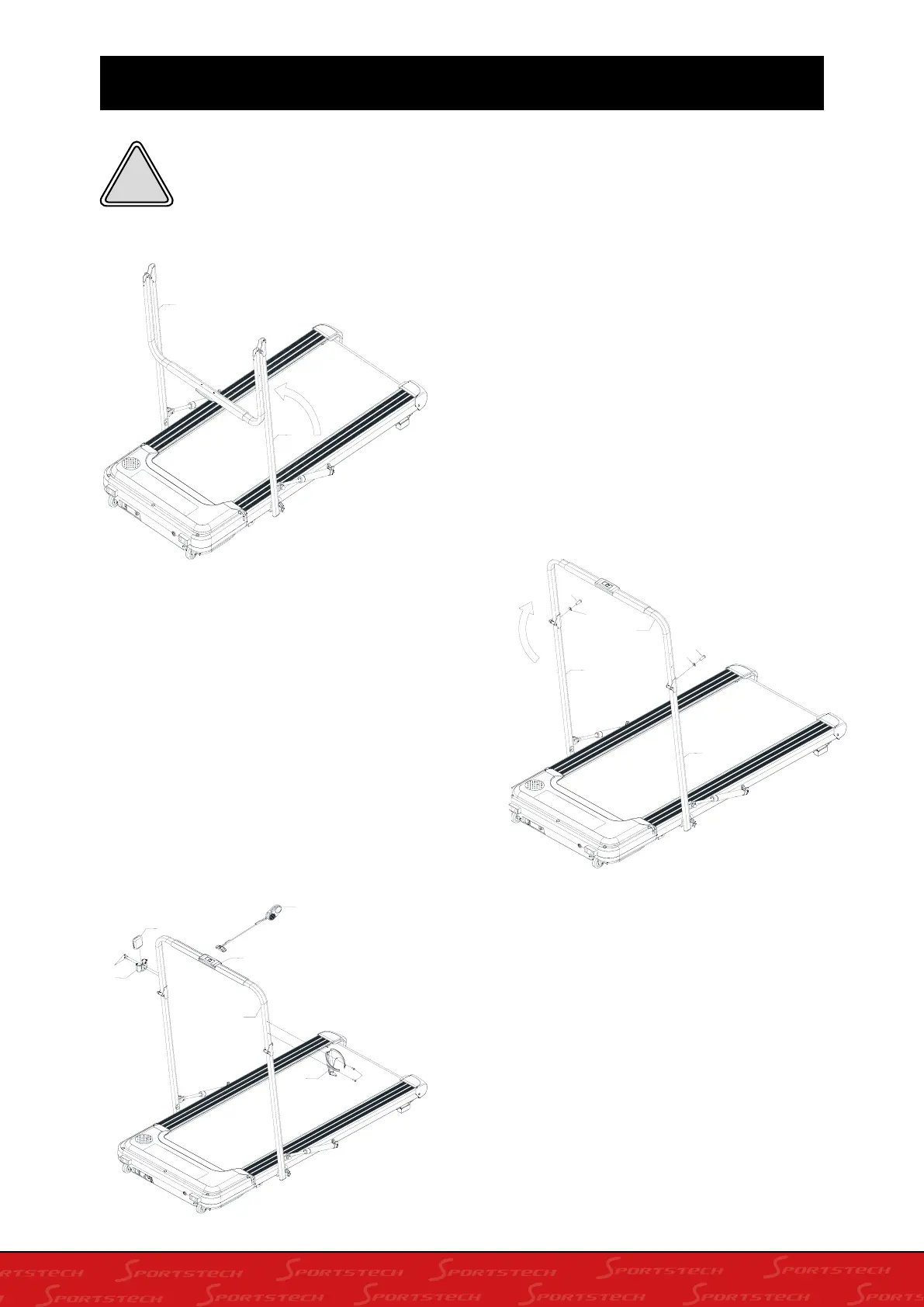

PASSO 1
Spingere verso l‘alto il manubrio sinistro (03) e destro
(04) nella direzione della freccia fino a quando entrambi
non hanno raggiunto la posizione di fissaggio.
PASSO 2
Sollevare il manubrio (07) nella direzione della freccia e
fissarlo a quello sinistro (03) e destra (04) utilizzando le
viti (55) e le rondelle (56) fornite.
Avvitare bene tutti gli elementi e i pezzi preassemblati!
!
04
03
55
56
07
04
03
56
55
07
44
41
33
69
31
44
32
PASSO 3
Mettere il portabottiglie (31) e la staffa del telecomando
(32) sul lato destro del manubrio (07) e serrare bene
le viti (44) utilizzando le viti e le rondelle fornite. Quindi
inserire il telecomando (41) nell‘apposito supporto e in-
serire l‘estremità magnetica della chiave di sicurezza
(69) nella posizione prevista (33).
