155
IT

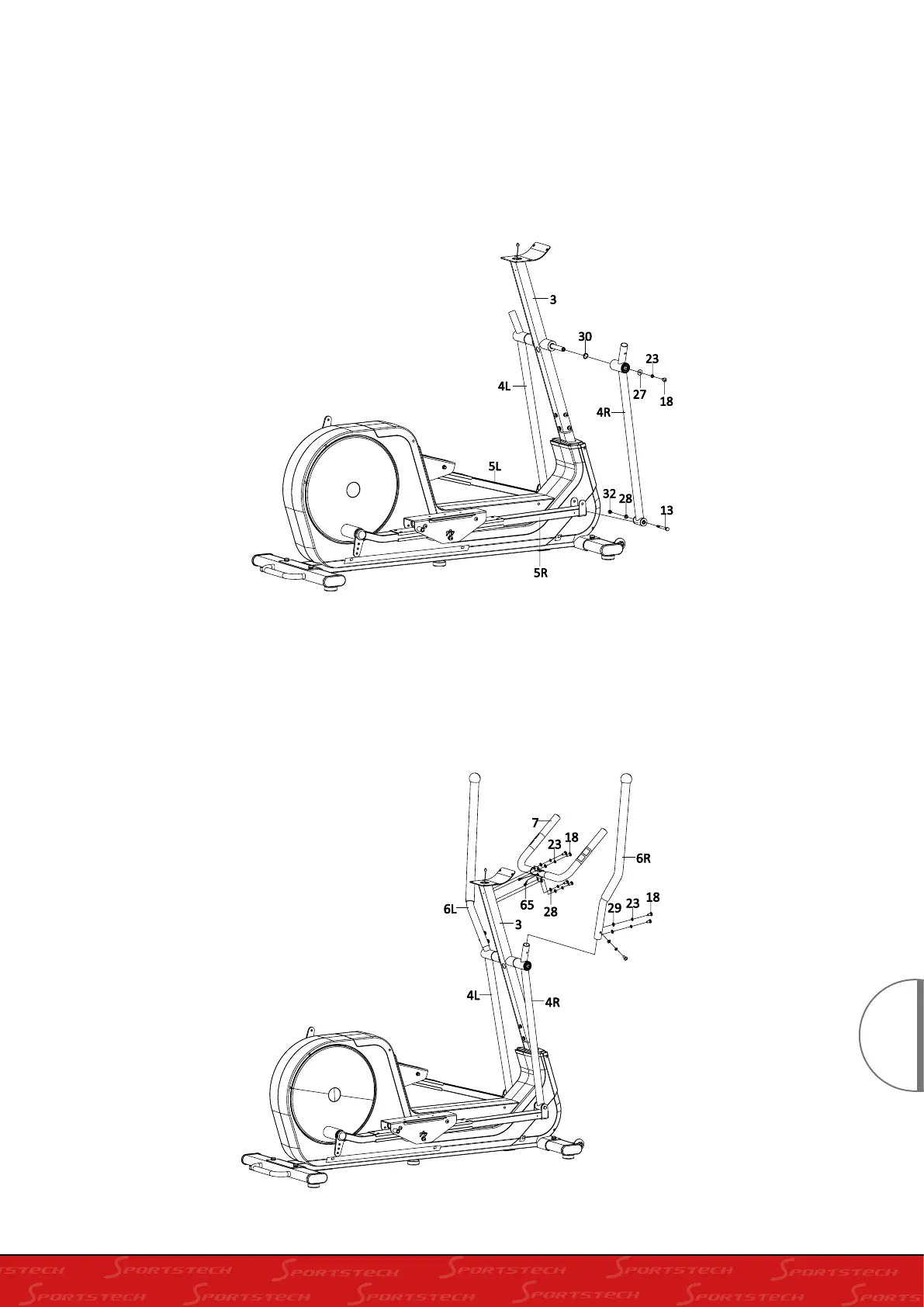

Passo 3
1. Fissare l’asta (4L/R) nel sostegno manubrio (3) con il bullone a testa esagonale interno (18), la rondella elastica
(23), e la rondella (27). Si prega di non fissare troppo saldamente per il momento.
2. Fissare l’asta (4L/R) e la pedaliera (5L/R) con il bullone esagonale (13), la rondella (28) e il dado in nylon (32).
3. Adesso è possibile fissare il bullone a testa esagonale interno (18).
Passo 4
1. Fissare il manubrio (6L/R) nell’asta (4L/R) il bullone a testa esagonale interno (18), la rondella elastica (23) e la
rondella curva (29).
2. Far passare il sensore (65) attraverso il foro situato sul retro del sostegno manubrio (3) e farlo fuoriuscire dal foro
superiore del sostegno manubrio (3).
3. Fissare il manubrio (7) nell’apposito supporto (3) con il bullone a testa esagonale interno (18), la rondella elastica
(23) e la rondella (28).
