156

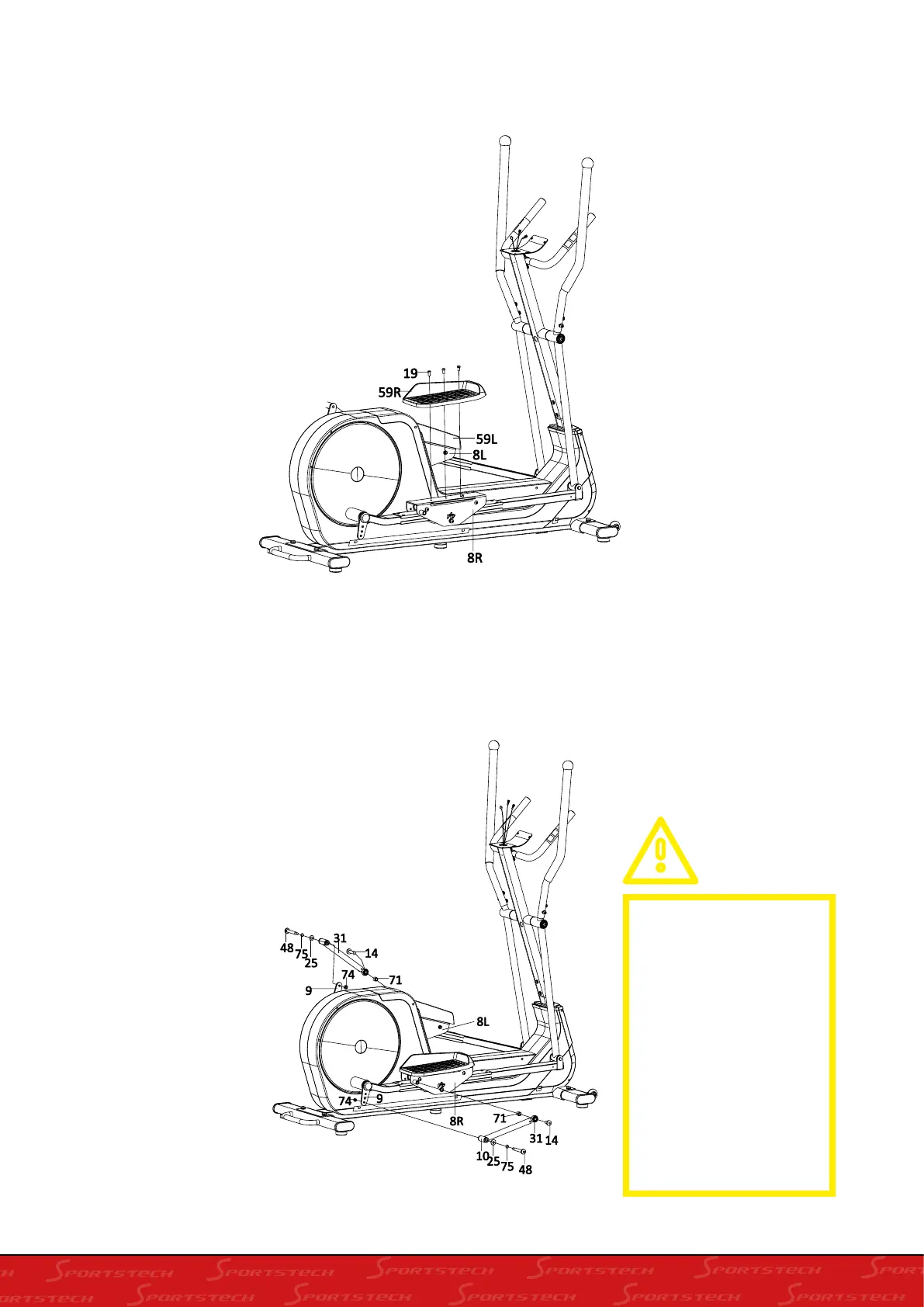

Passo 5
Fissare il pedale (59L/R) nel telaio della pedaliera (8) con il bullone a testa esagonale interno (19).
Passo 6
1. Fissare la giunzione universale (31) nel telaio della pedaliera (8R) con il bullone a testa esagonale interno (14)
e la boccola (71). Quindi fissarla con la pedivella regolabile (9) con il bullone a testa esagonale interno (48), la
rondella ondulata (75), la rondella (25) e il dado (74). Infine ripetere questi passaggi per fissare il lato sinistro. (Si
prega di scegliere la lunghezza del passo in base alle proprie esigenze regolando il foro nella pedivella (9)).
Gli elementi sono sog-
getti a forti carichi mec-
canici soprattutto nella
zona della trasmissione
e devono essere pertan-
to sottoposti a controlli e
perfettamente avvitati!
In particolar modo
il giunto cardanico.
