Double Seat Valve
DELTA DE3
Instruction manual: UK - rev. 7
APV

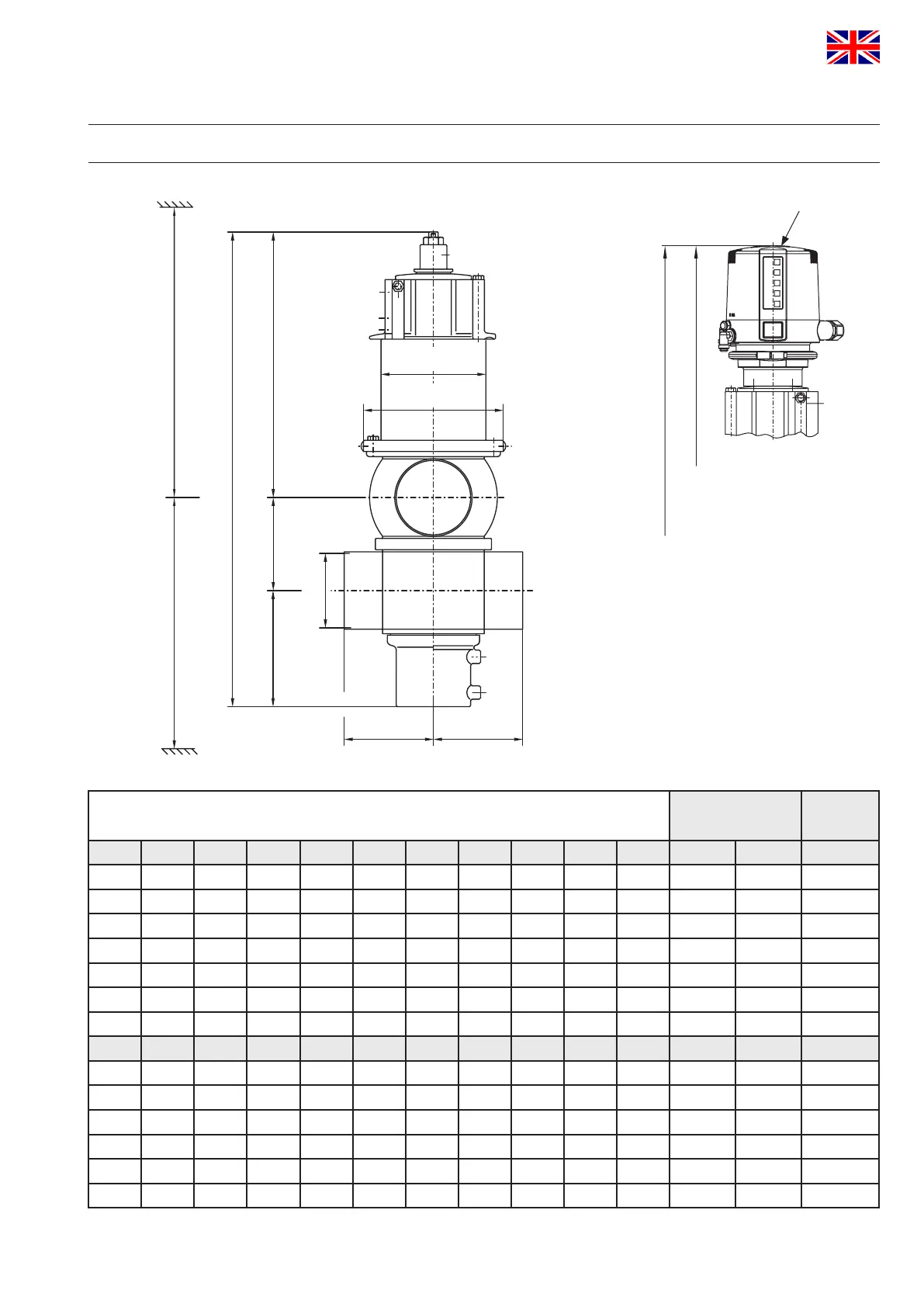

8. Dimensions / Weights
Dimensions in mm
install. dimension
min. in mm
weight
in kg
DN A A1 B ∅ C ∅ Di F ∅ G H L L1 X Y
40 311 462 120 114,3 38 100 163 63 494 645 559 200 10,1
50 317 468 126 114,3 50 100 163 75 518 669 579 218 10,2
65 325 476 134 114,3 66 100 163 91 550 701 599 242 10,4
80 347 498,5 146,5 141 81 120 188 106 599,5 751 680 274 14,6
100 357 508 156 141 100 120 188 125 638 789 710 303 15,5
125 426 584 176 189 125 130 230 150 752 910 747 342 30,8
150 478 636 189 204 150 150 264 175 842 1000 978 392 -----
Inch
1,5" 312 463 119 114,3 35,1 100 163 63 494 645 559 197 10,1
2" 318 469 125 114,3 47,8 100 163 75 518 669 579 216 10,2
2,5" 322 473 131 114,3 60,3 100 163 85 538 689 599 233 10,4
3" 328 479 137 114,3 72,9 100 163 97 562 713 626 251 10,5
4" 358 509 155 141 97,6 120 188 125 638 789 710 301 15,5
6" 479 637 188 204 146,9 150 264 175 844 1000 978 391 -----
∅ G
∅ C
∅ Di
F F
A
A1
H
Y X
L
L1
B
CU4 control unit
