Montage / Changement du câble / Reglage de la Transmission
Francais Page 18
• Aligner le numéro «3» de la
vitesse avec l’indicateur sur la
poignée.

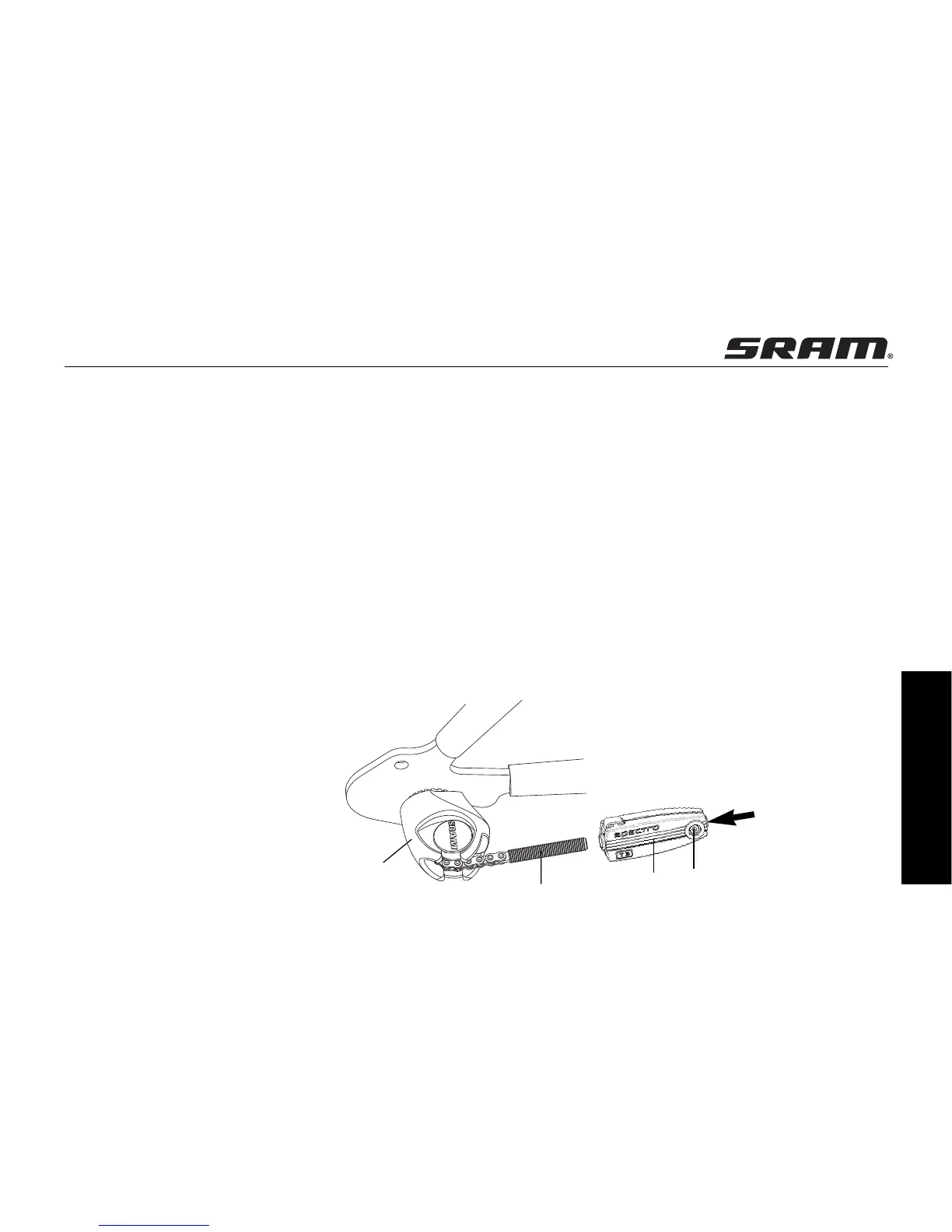

• Ouvrir le hublot (Fig. 5).
• Retirer et jeter le reste du câble
• Positionner le nouveau câble
dans l’orifice de la poignée puis
directement dans le barillet de
réglage.
• Mettre le câble dans la nouvelle
gaine et les guides-câble.
• Introduire le câble dans la douille
de fixation, le fixer à la longueur
adéquate avec la vis de serrage.
Le cas échéant, mettre le câble à
longueur, voir montage douille de
fixation.
• Relier le câble au moyeu, enfiler
la douille de fixation (2, Fig. 6)
sur la tige de traction (3).
RÉGLAGE DES VITESSES
• Mettre la manette en position de
rapport «3». Tourner la manivelle
pour s’assurer que la vitesse est
bien enclenchée.
• A cet effet, avancer la douille de
fixation (2, Fig. 6) sur la tige de
traction (3) jusqu’à ce que le câble
soit tendu. Ne pas tirer la tige hors
de la poulie de renvoi. (4)
CONTRÔLE
• Mettre la manette en position
«1» en tournant la manivelle.
• Réglage trop lâche : en position
«1», la chaînette peut être tirée
encore plus de la poulie de
renvoi avec la main.
• Réglage trop serré : le levier de
vitesse passe difficilement en
position «1».
• Le cas échéant, refaire le
réglage.
