SRAM SPECTRO T3 User Manual

Montage / Changement du câble
Francais Page 17

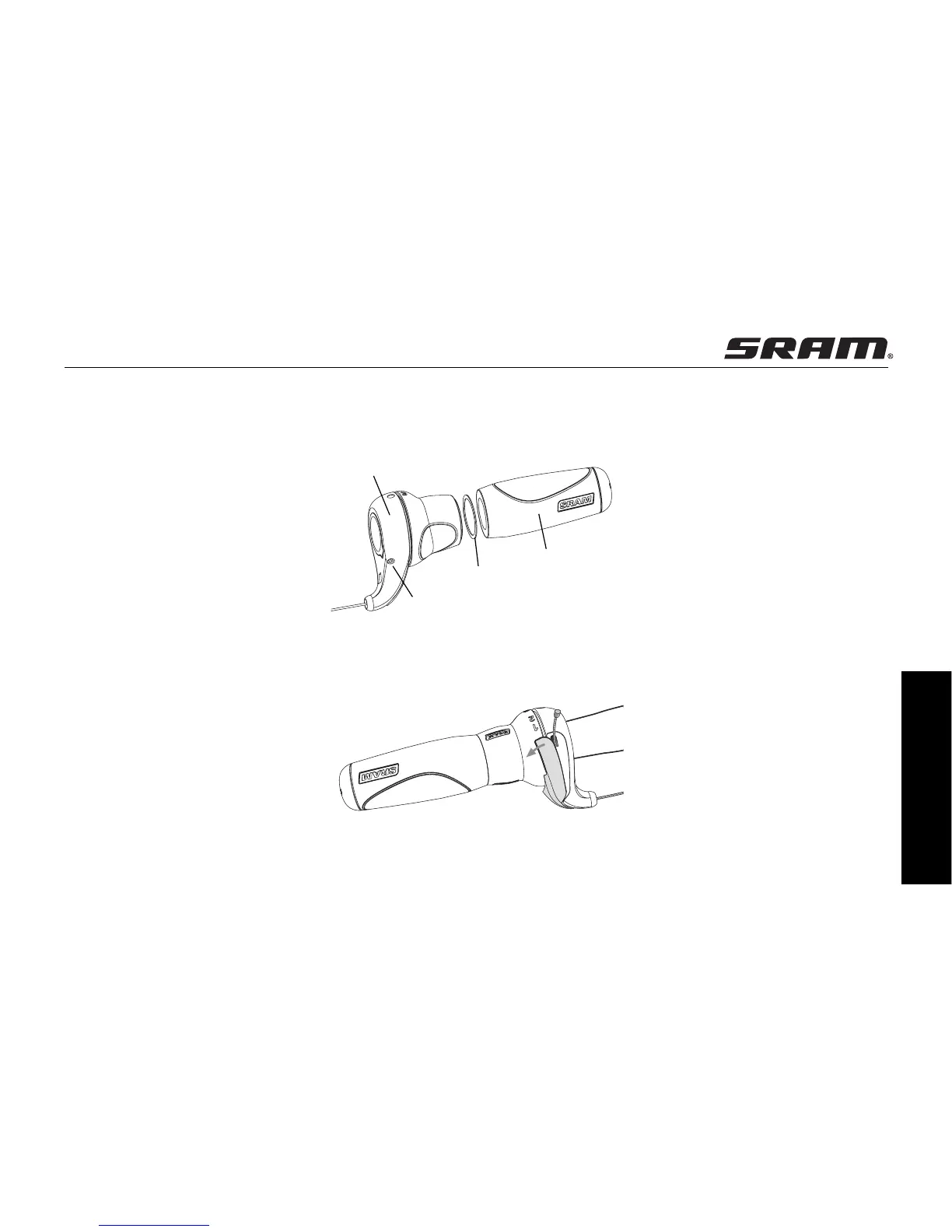

MONTAGE DE LA MANETTE
SPECTRO GRIP 3 / BANDIX 3
• Enfiler le corps sur le cintre
(1, Fig. 4).
• Enfiler rondelle. (2)
• Monter la poignée fixe en butée
(3).
• Le corps doit s’appuyer contre la
poignée fixe. Aligner le corps sur
le cintre et serrer la vis (4).
Clé Allen 2,5 mm, couple de
serrage 1,7 Nm.
• Ne pas utiliser avec des cintres
aluminium aux parois très minces
comme par ex. les cintres
Hyperlite
®
.
Attention!
• Ne pas monter les poignées
fixes (2) droite et gauche sur le
cintre avec des solutions gras-
ses.
• Vérifier que l’actionnement de
la manette et du levier de frein
ne soit pas gêné (sinon aligner
de nouveau).
MONTAGE DOUILLE DE FIXATION
• Introduire le câble (5, Fig. 6) dans
la douille de fixation, le fixer à la
longueur adéquate avec la vis de
serrage. Le cas échéant, mettre le
câble à longueur. Clé Allen 2,5 mm,
couple de serrage 1,5 Nm.
SPECTRO GRIP 3 / BANDIX 3
(Fig. 5)
• Laisser la commande sur le cintre
• Pas besoin de toucher d’autres
composants.
• Pas besoin d’ouvrir la commande.
• Utiliser uniquement un câble neuf
de haute qualité et une gaine
incompressible.
• Détacher le câble du moyeu à
vitesses.
• Enlever la gaine. Sectionner le
câble à 15 cm sous le barillet.
Jeter le câble et la gaine usagés.
1
2
3
4
4
5
