Nederlands Pag 21
Achterwiel uitnemen en terugplaatsen
UITNEMEN

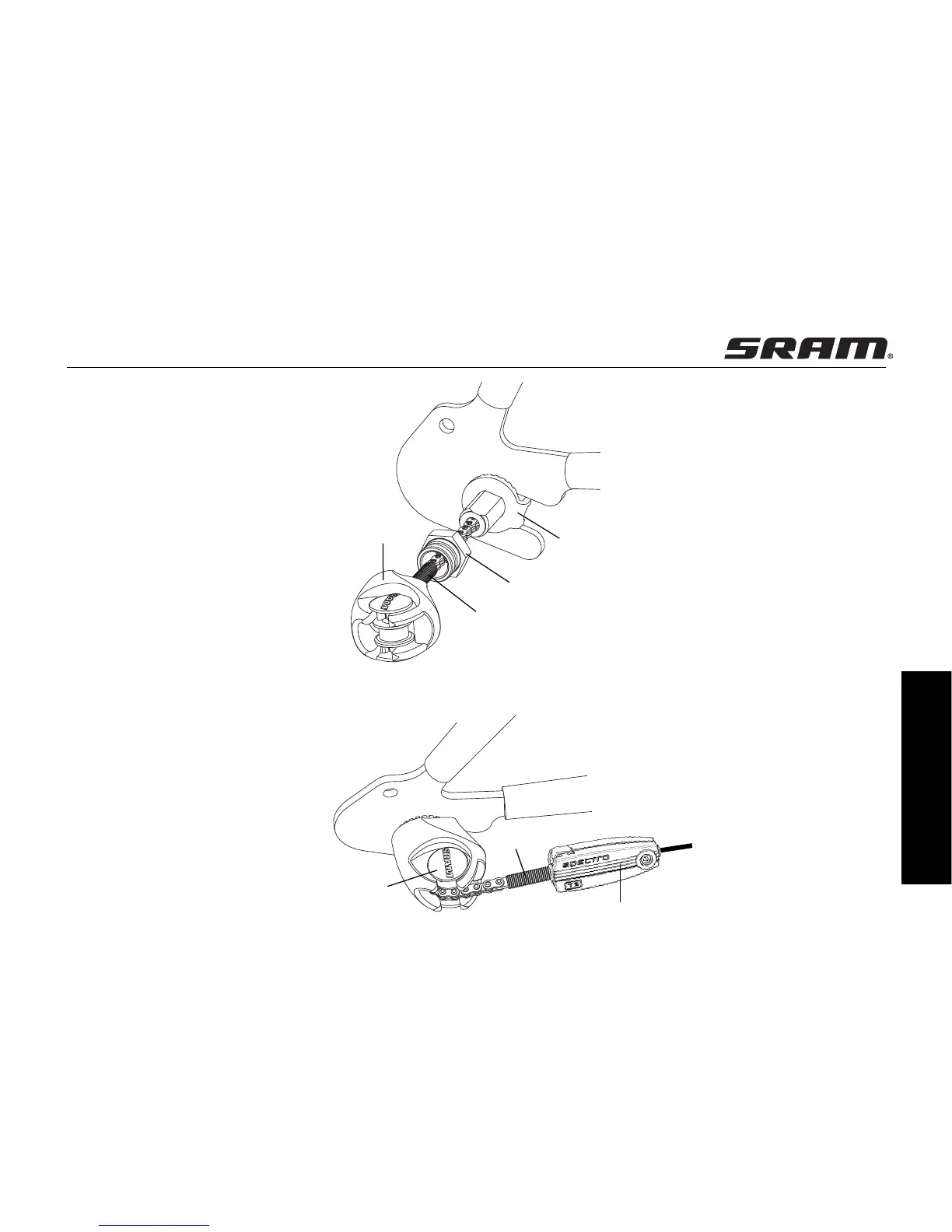

• Maak de snelspanner (2, afb. 2)
met behulp van de drukknop los
van het schakelkettinkje (3).
• Verwijder de geleidingsrol
(5, afb. 1).
• Demonter beide asmoeren en
fixeerschijven (7).
TERUGPLAATSEN
• Wiel in het achterframe plaatsen.
• Bevestig de fixeerschijven aan
weerszijden. De vertanding moet
aan de buitenkant tegen het uit-
valeinde aanliggen en de neus
moet in het uitvaleinde grijpen (7,
afbeelding 1).
• Monteer bijzonder asmoer (6,
afb. 1),en de asmoer op het
ander einde van de as.
Schroefsleutel 15 mm,
aandraaimoment 30 – 40 Nm.
• Schakelkettinkje (3, afb. 1) door
keerrol (5) steken.
• Set de geleidingsrol op het
asmoer (6) en druk hem ertegen
aan tot u voelt dat hij vastklikkt.
Keerrol draaien totdat het gele
vlak (4, afb. 2) zich bovenaan
bevindt.
• Schakelinstelling naaf zie
pagina 24.
Opmerking:
De aan de uitvalpadde uit-
stekende as moet een dragende
schroefdraadlengte voor de
asmoer hebben van min. 8 mm.
7
5
3
4
6
2
1
2
3
