Achterwiel uitnemen en terugplaatsen
Nederlands Pag 22
Alleen bij 3-versnellingsnaaf
met terugtrap-/trommelrem:
• Schroef de buisklem van de
remgreep (9, afbeelding 3),
(goed passend) vast.
Moersleutel 10 mm, schroeven-
draaier, aanhaalmoment 2 – 3 Nm.
Let op!
• De buisklem moet zonder
speling aan het frame beve-
stigd zijn.
• Gebruik hiervoor een
zelfborgende moer
• Bevestig vorkstuk (8) aan rem-
hendel (7).
• Gebruik voor trommelremnaven
in NL-uitvoering (met hendel 10)
uitsluitend een originele Holland-
remkabel (vorkstuk (8) is hiervoor
niet geschikt).
TROMMELREM

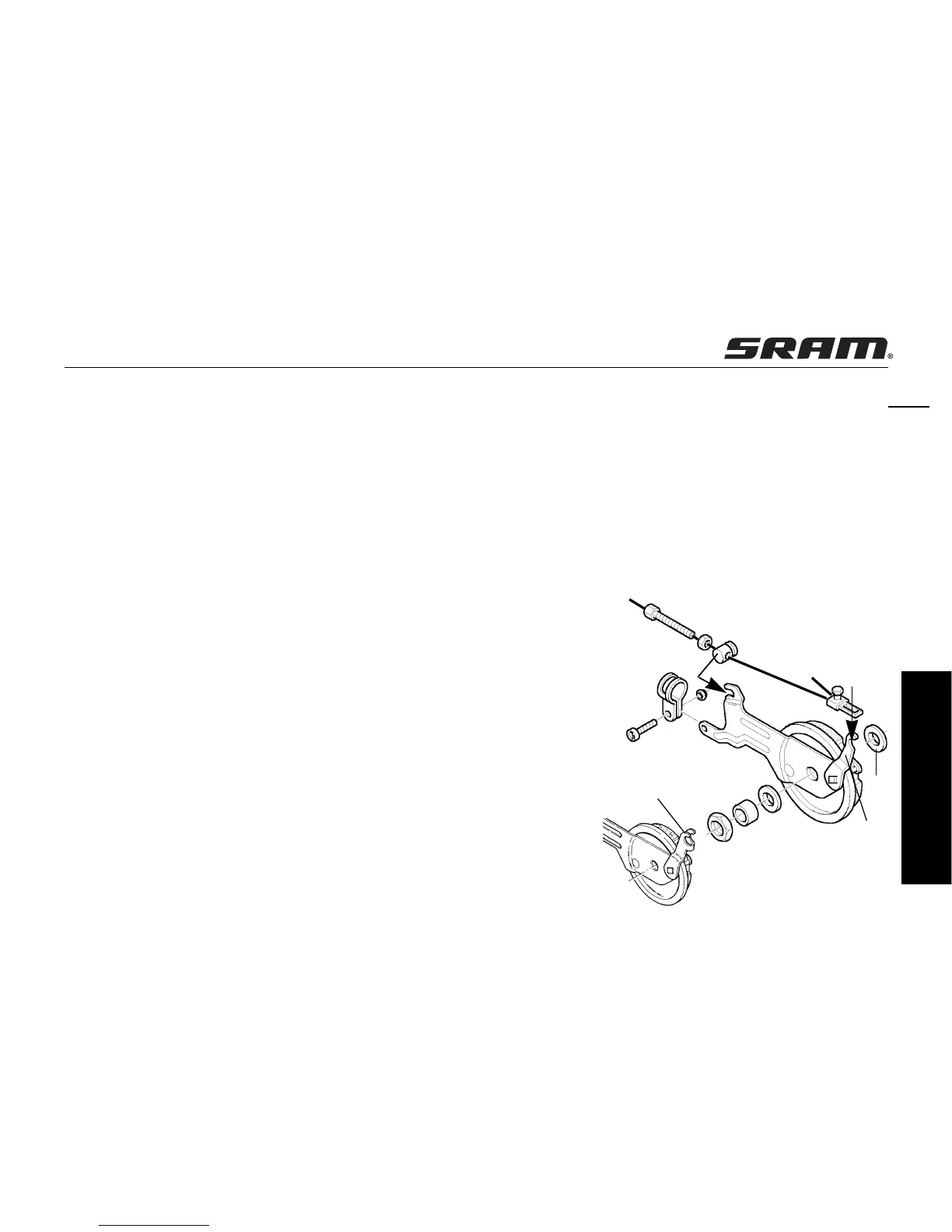

Remsteun monteren
(c.q. vervangen) afbeelding 3:
• Leg aanloopschijf (3) over de as
op de stelconus en breng de
complete remsteun op zijn
plaats. Leg schijf (4) en afstands-
bus (5) erop en draai borgmoer
(6) vast. Druk remhevel (7) door
tot de aanslag en houd hem vast
om de remschoenen in de
remtrommel te centreren. Zet de
borgmoer vast met een aanhaal-
moment van 15 – 20 Nm.
Rem afstellen:
Draai stelschroef (1) zover los, dat
de rem het wiel wanneer dit
draait, net raakt.
• Druk de handgrepen een aantal
malen krachtig in en draai de
stelschroef vervolgens zo nodig
verder aan tot de rem het wiel
opnieuw net raakt.
• Draai zeskantmoer (2) vast.
• Stel de rem opnieuw af, wan-
neer de remwerking nadat de
fiets enige tijd gebruikt is,
afneemt c.q. wanneer de hand-
greep tot aan het stuur kan
worden aangetrokken.
Let op!
• Gebruik uitsluitend remgrepen-
waarbij de kabelweg min. 15
mm bedraagt en hefboomover-
brenging van min. 3,8 bijv.
• Bij een noodzakelijke vervan-
ging van de versnellingskabel
kunt u het best naar uw vakman
gaan.
7
6
5
4
3
9
8
1
2
3
10
