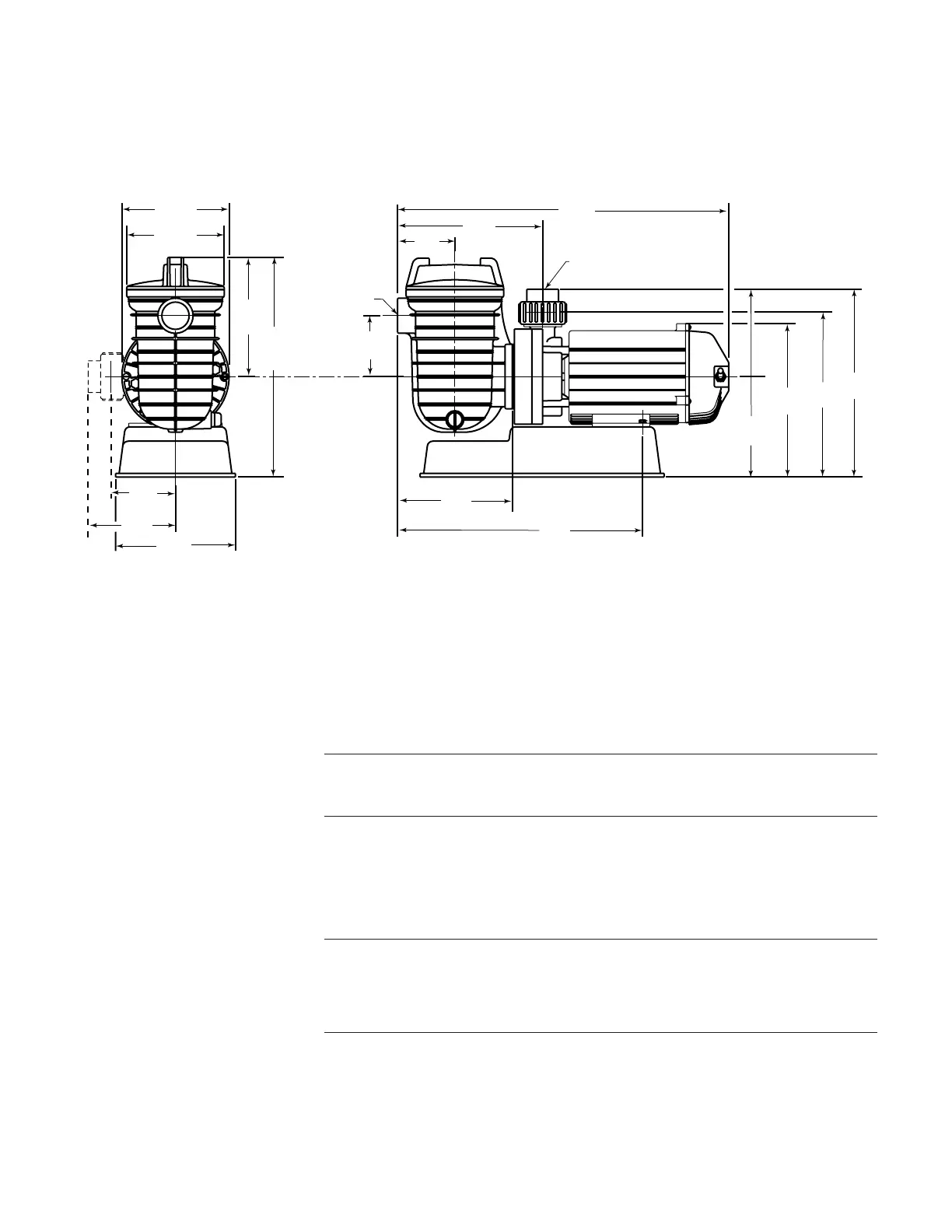

Figure 1 : Dimensions
Tableau I - Puissance des disjoncteurs et calibre du câblage
recommandés pour les moteurs fonctionnant sur le 115 volts, 60 Hz
N° de modèle Puissance Ampères Capacité du
de la du moteur Tension/ à pleine disjoncteur
dérivation en ch Hz/phase charge (en ampères)
Une vitesse :
JWPA5DC-2A3U 3/4 115/60/1 9,4 15
JWPA5EC-2A3U 1 115/60/1 11,9 15
17290-J150 1-1/2 115/60/1 13,5 20
JWPA5FC-2A3U 1-1/2SPL 115/60/1 11,9 15
Deux vitesses :
17290-J1002 1 115/60/1 11,9/2,9 15
JWPA5YEL-4A3 1 115/60/1 11,9/2,9 15
JWPS5YFL-4A3 1-1/2SPL 115/60/1 11,9/2,9 15
NOTA : Les valeurs figurant dans le tableau ci-dessous ne s'appliquent QU'AU MOTEUR
DE LA POMPE. Si des accessoires supplémentaires sont installés sur le circuit du moteur de
la pompe (chauffe-eau, ventilateur, etc.), ne pas oublier d'ajouter l'intensité en ampères
qu'ils consomment pour déterminer le circuit et la puissance du disjoncteur à utiliser.
Aspiration NPT
- 1-1/2 po de dia.
Branchement du raccord
union sur l'orifice
de retour de 1-1/2 po NPT
