STA-RITE 17290-J1002 - Liste des Pièces de Rechange

1
2
3
4
5
6
7
8
9
10
13
13A
12
11
14
20
21
22
23
19
24
25
26
9A
15
16
17
18
19
782 0294

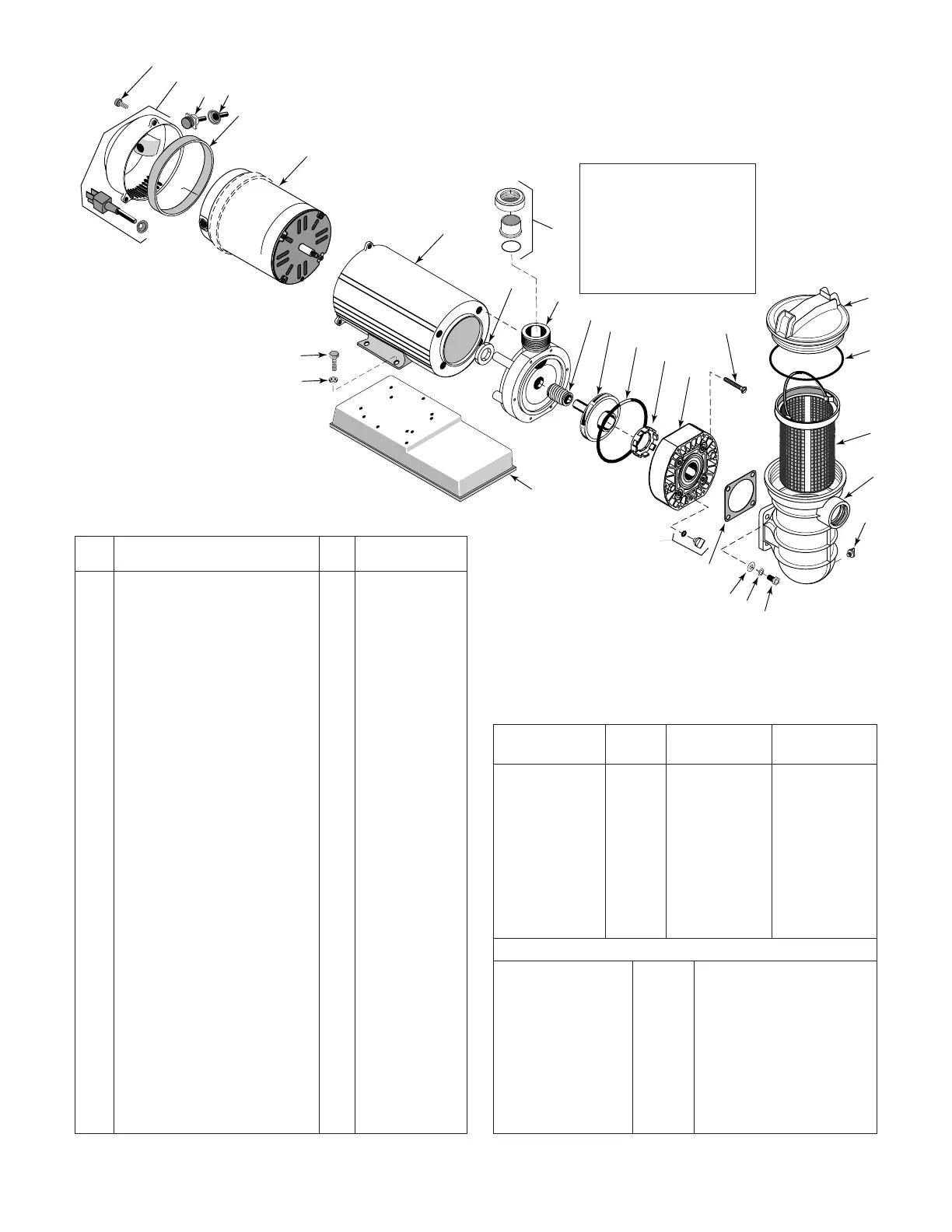

LISTE DES PIÈCES DE RECHANGE
POMPES POUR PISCINE
Modèles de 3/4 à 1-1/2 ch
Les pièces sont les mêmes pour tous les modèles à l'exception
de ce qui suit :
Les réf. 6 : moteur et réf. 11 : impulseur sont énumérées
ci-dessous.
N° des
Réf. Désignation des pièces Qté pièces
1 Vis du bouchon 3 37337-0085
2 Bouchon et cordon 1 Tableau de droite
3 Interrupteur à bascule 1 16920-0511
4 Soufflet d'interrupteur à bascule 1 32800-0107
5 Bague déflectrice 1 17290-0004
6 Moteur 1 Tableau de droite
7 Couvercle du moteur 1 17190-0021
8 Déflecteur 1 17351-0009
9 Plaque d'étanchéité 1 17301-0150
10 Joint d'arbre 1 U9-358SS
11 Impulseur 1 Tableau de droite
12 Joint torique 1 35505-1438
13 Plaque avant 1 C101-272P
13A Bague d’usure 1 *
13B Bouchon 2 WC78-40T
14 Vis à tête, 1/4-20x1-3/4 po 6 30787-0005
15 Couvercle de la cuve de la pompe 1 C3-139P1
16 Joint du couvercle de la cuve
de la pompe 1 U9-229
17 Panier de la cuve de la pompe 1 C108-33P
18 Corps de la cuve 1 C153-53P
19 Bouchon de vidange et joint torique 2 U178-920P
20 Vis à tête 4 U30-64SS
21 Rondelle-frein 4 U43-11SS
22 Rondelle plate 4 U43-41SS
23 Joint de sortie de la cuve 1 C20-123
24 Assise 1 17190-0023
25 Rondelle plate 4 U43-117SS
26 Vis à tête 4 U30-52SS
• Plaque signalétique 1 32155-4073
• Décalcomanie - Disjoncteur requis 1 U27-558
• Étiquette - Ne pas utiliser de pâte
pour raccords filetés 1 61002-0002
• Étiquette - Électricité, amorçage 1 61002-0004
N° de N° de moteur N° d’impulseur
modèle Ch (Réf. 6) (Réf. 11)
Une vitesse
JWPA5DC-2A3U 3/4 AS901DL C105-228PWBS
JWPA5EC-2A3U 1 AS901EL C105-228PWS
17290-J150 1-1⁄2 17143-4335 C105-228PWDS
JWPS5FC-2A3U 1-1/2SPL AS901SFL C105-228PWS
Deux vitesses
17290-J1002 1 62001-1136 C105-228PWS
JWPA5YEL-4A3 1 62001-1136 C105-228PWS
JWPS5YFL-4A3 1-1/2SPL 62001-1136 C105-228PWS
N° de modèle Ch Ensemble cordon et bouchon
Une vitesse
JWPA5DC-2A3U 3/4 17190-0026-S
JWPA5EC-2A3U 1 17190-0026-S
17290-J150 1-1/2 17190-0063-S
JWPS5FC-2A3U 1-1/2SPL 17190-0026-S
Deux vitesses
17290-J1002 1 17190-0028-S
JWPA5YEL-4A3 1 17190-0028-S
JWPS5YFL-4A3 1-1/2SPL 17190-0028-S
* Non livrable séparément.
Achat d'ensembles de
raccords unions en option :
WC198-105 – 1-1/2 po NPT
C198-3 – 1-1/2 po lisse
Chaque ensemble comprend
1 de chaque : Collier,
adapteur et joint torique.
12
