Pièces de rechange 22
L
2
7
6
-
3
5
P
L
2
7
6
-
3
5
P
2344 0396 rev.
1
2
3
18
19
21
17
20
21
7
8
9
10
16A
16
4
6
5
6A
6B
12
11
13
14
15
22
22
22
21
20
40
60
80
100
3A
3B
PLB-2L PLC-2L PLD-2L PLE-2L PLF-2L
Réf. Designation Qté. 1/3 ch 1/2 ch 3/4 ch 1 ch 1-1/2 ch
1 Moteur 1 A100BHL A100CLL A100DLL A100ELL A100FLL
2 Déflecteur d’eau 1 17351-0009 17351-0009 17351-0009 17351-0009 17351-0009
3 Plaque d’étanchéité 1 L176-47P L176-47P L176-47P L176-47P L176-47P
3A Manomètre 1 U239-3 U239-3 U239-3 U239-3 U239-3
3B Réducteur, 1/2x1/8 NPT 1 U78-107PT U78-107PT U78-107PT U78-107PT U78-107PT
4 Joint de l’arbre 1 U109-6A U109-6A U109-6A U109-6A U109-6A
5 Impulseur 1 J105-40PE J105-40PE J105-42PT J105-8PAN J105-22PA
6 Diffuseur 1 J1-39P J1-39P J1-39P J1-40P J1-40PA
6A Vis diffuseur 5 U30-542SS U30-542SS U30-542SS U30-542SS U30-542SS
6B Rondelle, N° 8 5 U43-21SS U43-21SS U43-21SS U43-21SS U43-21SS
7 Joint torique du diffuseur 1 U9-199 U9-199 U9-199 U9-199 L21-1
8
Joint torique, collier
de serrage en V
1 U9-399 U9-399 U9-399 U9-399 U9-399
9
Collier de serrage en V 1 C19-54SS C19-54SS C19-54SS C19-54SS –
10 Corps de la pompe 1 L76-37P L76-37P L76-37P L76-37P L76-37P
11 Joint de vanne de régulation 1 L20-40 L20-40 L20-40 L20-40 L20-40
12 Vanne de régulation 1 J198-20 J198-20 J198-20 J198-20 J198-20
13 Bouchon de fileté 1 WC78-41T WC78-41T WC78-41T WC78-41T WC78-41T
14 Bouchon de vidange 1 U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
15 Raccord cannelé droit 1 U111-211T U111-211T U111-211T U111-211T U111-211T
16 Socle 1 C4-42P C4-42P C4-42P C4-42P C4-42P
16A Support du moteur 1 C35-11 C35-11 C35-11 C35-11 C35-11
17 Tube du manostat 1 U37-671P U37-671P U37-671P U37-671P U37-677P
• Raccord cannelé coudé 1 U111-212T – – – –
18 Manostat 1 U217-1216 U217-1202 U217-1202 U217-1202 U217-1202
19 Écrou 1 U36-112ZP U36-112ZP U36-112ZP U36-112ZP U36-112ZP
20 Raccord 1 L43-5C L43-5C L43-5C L43-5C L43-5C
21 Écrou à six pans 4 U36-37ZP U36-37ZP U36-37ZP U36-37ZP U30-75ZP
22 Rondelle, 5/16 2 U43-61ZP U43-61ZP U43-61ZP U43-61ZP U43-61ZP

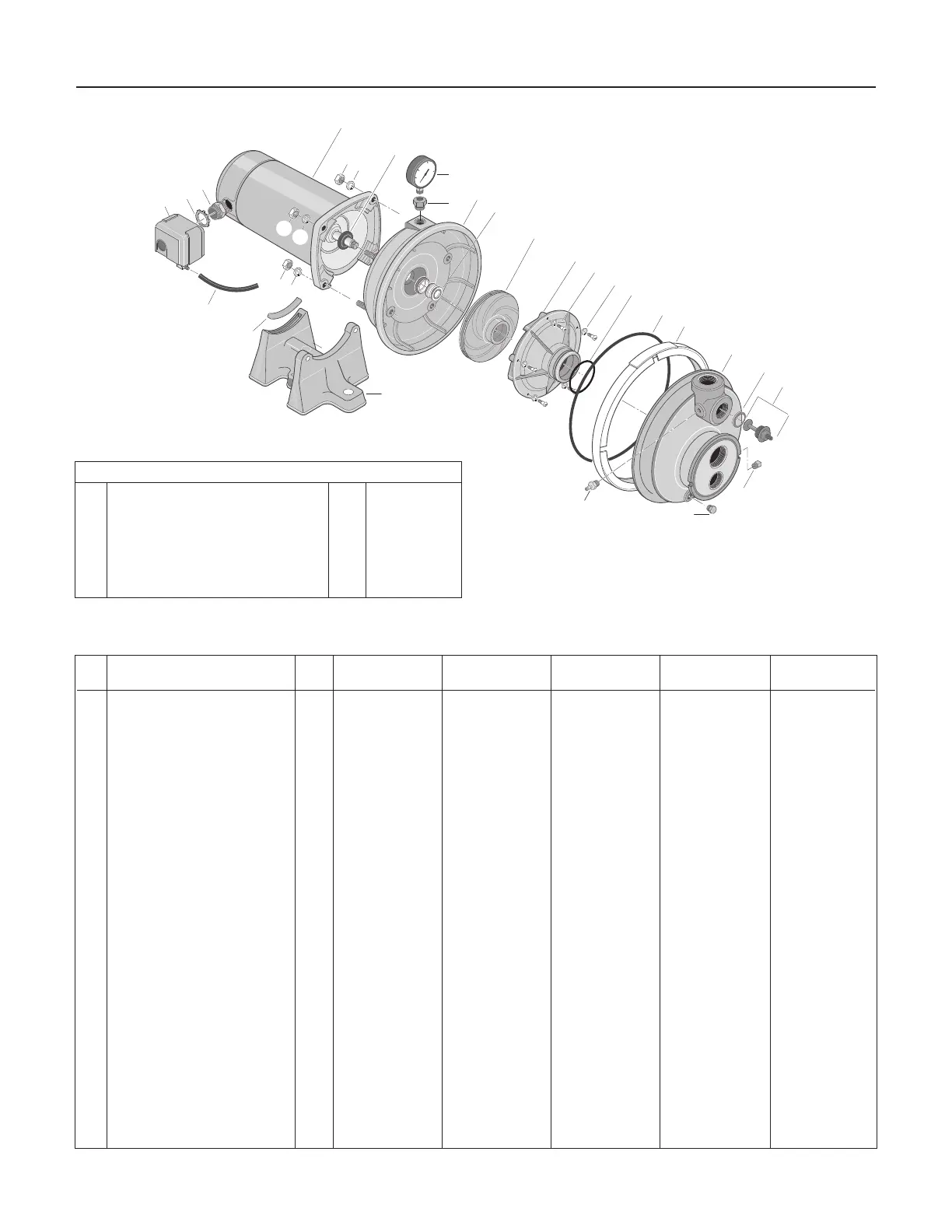

Liste des pièces de rechange – Modèles résistant à la corrosion
• Pièces non illustrées.
NÉCESSAIRES :
De joints et de bagues d’étanchéité 1 PP1500
De révision : 1/3 et 1/2 ch 1 PP1511
De révision : 3/4 de ch 1 PP1512
De révision : 1 ch 1 PP1513
De révision : 1-1/2 ch 1 PP1514
De manomètre 1 PP2102
De manocontacteur 1 PP2151
