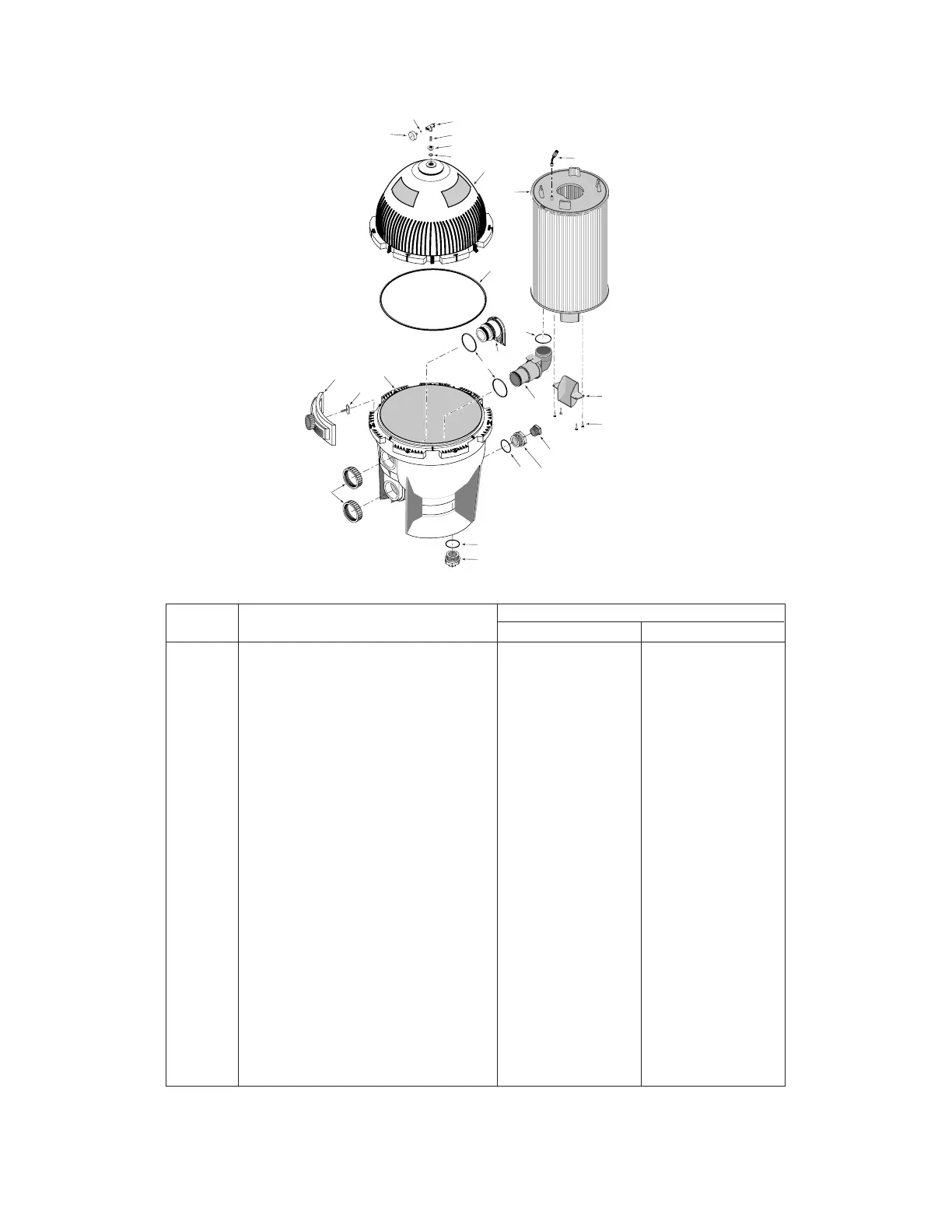

STA-RITE S7MD72 - Liste des Pièces de Rechange

4111 1201
0
5
1
0
1
5
2
0
2
5
3
0
3
5
4
0
4
5
5
0
5
5
6
0
2
4
3
1
5
6
7
8
10
9B
9A
23
22
21
20
16
17
18
19
18
11
12
13
14
15
14
MODÈLES
S7MD60
S7MD72
Numéros des modèles
Réf. Désignation S7MD60 S7MD72
1 Manomètre de 2 pouces 33600-0023T 33600-0023T
2 Tamis WC8-72D WC8-72D
3 Purgeur d’air WC212-120P WC212-120P
4 Mamelon court de 1/4 de po U37-16P U37-16P
5 Bague d’adaptateur 24900-0504 24900-0504
6 Joint torique 35505-1423 35505-1423
7 Moitié supérieure du réservoir* 24851-9000 24851-9000
8 Joint torique du réservoir 24850-0008 24850-0008
9A Module de rechange 25023-0160S 25023-0172S
9B Purge d’air** 24800-0120 24800-0120
10 Trousse de chicanes (y compris les vis)** 23910-0013S 23910-0013S
11 Vis de déflecteur** 37027-7028 (4) 37027-7028 (4)
12 Coude et cloison*** 23910-0100S 23910-0100S
13 Joint torique 35505-7438 35505-7438
14 Déflecteur et cloison 23910-0101 23910-0101
15 Joint torique 35505-1425 (2) 35505-1425 (2)
16 Bouchon de 1 1/2 po et joint torique 08419-0201 08419-0201
17 Raccord-adaptateur 24900-0509 24900-0509
18 Joint torique 35505-1424 (2) 35505-1424 (2)
19 Bouchon de vidage 24900-0503 24900-0503
20 Écrou de fixation de la cloison 24752-0050 (2) 24752-0050 (2)
21 Moitié inférieure du réservoir 24850-0102S 24850-0102S
22 Boulon de serrage 24850-0010 (7) 24850-0010 (7)
23 Colliers 24850-0101 (7) 24850-0101 (7)
• Autocollant d’avertissement 32165-4004 32165-4005
• Autocollant de la plaque signalétique 32155-4147 32155-4148
• Autocollant de la feuille d’instructions 1000001338 1000001338
• Trousse de demi-raccord lisse de 2 po PKG 188 PKG 188
• Pièces non illustrées. Les quantités sont de une (1) à moins d’indication contraire ( ).
* Comprend tous les autocollants et ** Livrés avec le module de rechange, Réf. 9A
toutes les étiquettes. *** Comprend le joint torique (Réf. 13).
LISTE DES PIÈCES DE RECHANGE
