STA-RITE S7MD72 - Especificaciones

6
CUADRO II - REQUERIMIENTOS DE ESPACIO EN PULGADAS (MM)
ABC*DE
28
1
⁄2 (724) 42 (1067) 7 36 (914) 53
1
⁄2 (1359)
*Número de abrazaderas.
CUADRO III - DE APROBADO
Use solamente la siguiente DE o equivalente:
Johns Manville Celite 545
GREFCO Dicalite 4200
Eagle-Picher Celatom
CUADRO IV - ESPECIFICACIONES DEL
FILTRO E INFORMACIÓN SOBRE LA OPERACIÓN
Modelo de filtro: S7MD60 S7MD72
Área del filtro en pies cuadrados (metros
2
) 60 (5,57) 72 (6.69)
Libras (kg) de DE usadas 9,0 (4,1) 11,0 (5,0)
Caudal máximo en GPM (LPM) 120 (454) 144 (545)
Caudal de piscinas públicas NSF en GPM (LPM) 120 (454) 144 (545)
Máxima presión de operación en libras por pulgada
2
(kPa) 50 (345) 50 (345)
AVISO: 1/2 libra de DE llenará un recipiente de café de una libra.
A
B
C
D
E
INLET
OUTLET
7-13/16(198.4)
9-3/16(233.4)
2" (51mm)Sta-Rite
Union Connections
4112 1201
Caudal máximo para
S7MD60 (120 GPM)
Caudal máximo para
S7MD072 (144 GPM)
4113 1201 SP
0
4
8
12
16
20
20
40
60
80
100
120
138
Caída de Presión en Libras por Pulgada Cuadrada
Caída de Presión en (kPa)
Flujo en Galones Por Minuto (LPM)
20
(76)
40
(151)
60
(227)
80
(303)
100
(379)
120
(454)
140
(530)
160
(606)

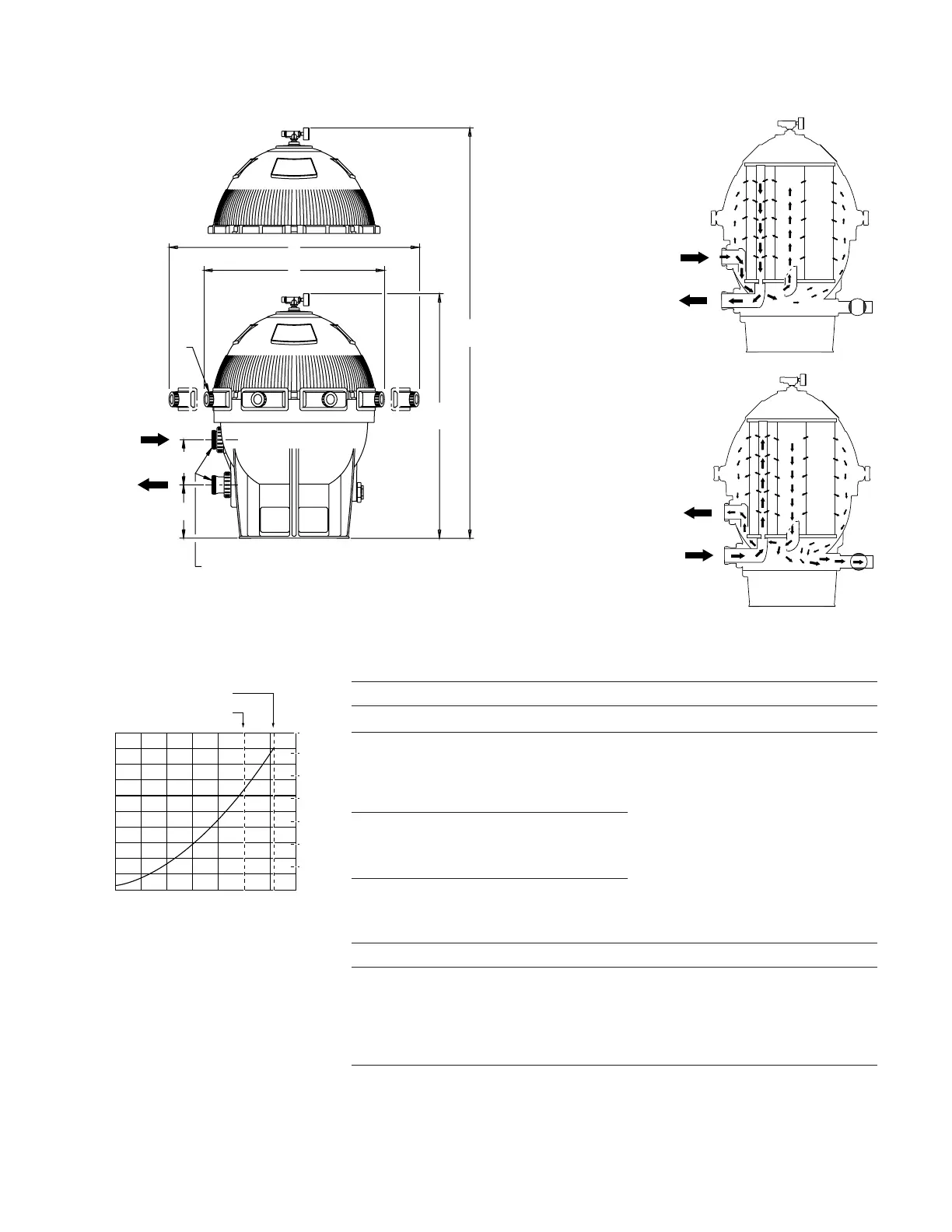

ESPECIFICACIONES
Water Inlet pumped
from pool
Water Outlet
To Pool
4114 1201
Water Inlet pumped
from pool
Waste Port to
Separation
tank
4115 1201
Figura 1 - Dimensiones en pulgadas (mm)
Figura 2 - Ciclo de filtrado
Figura 3 - Ciclo de retrolavado
Curva de caída de presión
ADMISION
7 13/16 (198,4)
9 3/16 (233,4)
Conexiones de unión
Sta-Rite de 2” (51 mm)
SALIDA
Admisión del agua
bombeada
desde la piscina
Salida de
agua hacia
la piscina
Abertura de
desechos al
tanque de
separación
Admisión del agua
bombeada de
sde la piscina
