STA-RITE S7MD72 - Page 46

4111 1201
0
5
1
0
1
5
2
0
2
5
3
0
3
5
4
0
4
5
5
0
5
5
6
0
2
4
3
1
5
6
7
8
10
9B
9A
23
22
21
20
16
17
18
19
18
11
12
13
14
15
14

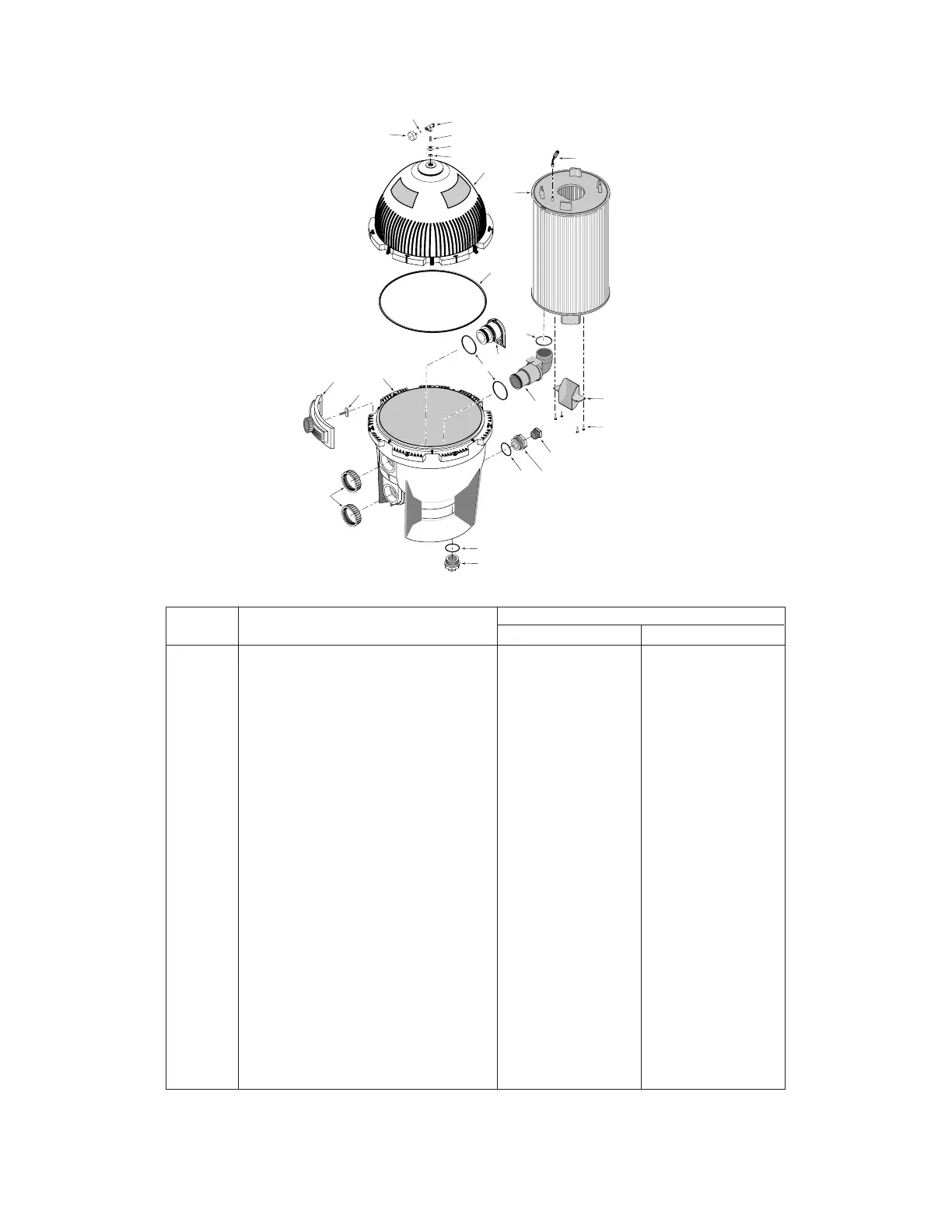

MODELOS
S7MD60
S7MD72
No. de Descripción
Modelo No.
Clave de la pieza S7MD60 S7MD72
1 Indicador de 2 pulgadas 33600-0023T 33600-0023T
2 Filtro de criba WC8-72D WC8-72D
3 Válvula de descarga de aire WC212-120P WC212-120P
4 Entrerrosca de cierre de 1/4 pulgada U37-16P U37-16P
5 Manguito de adaptación 24900-0504 24900-0504
6 Aro tórico 35505-1423 35505-1423
7 Juego del casco superior del tanque* 24851-9000 24851-9000
8 Aro tórico del tanque 24850-0008 24850-0008
9A Módulo de repuesto 25023-0160S 25023-0172S
9B Unidad de purga de aire** 24800-0120 24800-0120
10 Juego de deflexión (con tornillos)** 23910-0013S 23910-0013S
11 Tornillos del deflector** 37027-7028 (4) 37027-7028 (4)
12 Unidad de codo y tabique*** 23910-0100S 23910-0100S
13 Aro tórico 35505-7438 35505-7438
14 Unidad de deflector y tabique 23910-0101 23910-0101
15 Aro tórico 35505-1425 (2) 35505-1425 (2)
16 Tapón de 1-1/2" con aro tórico 08419-0201 08419-0201
17 Accesorio de adaptación 24900-0509 24900-0509
18 Aro tórico 35505-1424 (2) 35505-1424 (2)
19 Tapón de desagüe 24900-0503 24900-0503
20 Tuerca de retención del tabique 24752-0050 (2) 24752-0050 (2)
21 Casco inferior del tanque 24850-0102S 24850-0102S
22 Perno de fijación 24850-0010 (7) 24850-0010 (7)
23 Unidad de fijación 24850-0101 (7) 24850-0101 (7)
• Calcomanía de advertencia 32165-4004 32165-4005
• Calcomanía, placa de fábrica 32155-4147 32155-4148
• Calcomanía, etiqueta de instrucciones 1000001338 1000001338
• Juego de media unión deslizante de 2" PKG 188 PKG 188
• No ilustrado. La cantidad es de uno a menos que se indique lo contrario ( ).
* Incluye todas las calcomanías y etiquetas. ** Incluido en el Módulo de Repuesto Clave No. 9A.
*** Incluye aro tórico (Clave No. 13).
REFACCIONES PARA LA REPARACIÓN
