S6
MONTAGE- UND BEDIENUNGSANLEITUNG
DIGITAL-TACHOMETER, UNIVERSAL
DE
6
Die möglichen Drehzahlbereiche gehen
jeweils bis zu:
10.000, 15.000 oder 20.000 U/min.
HINWEIS
HINWEIS

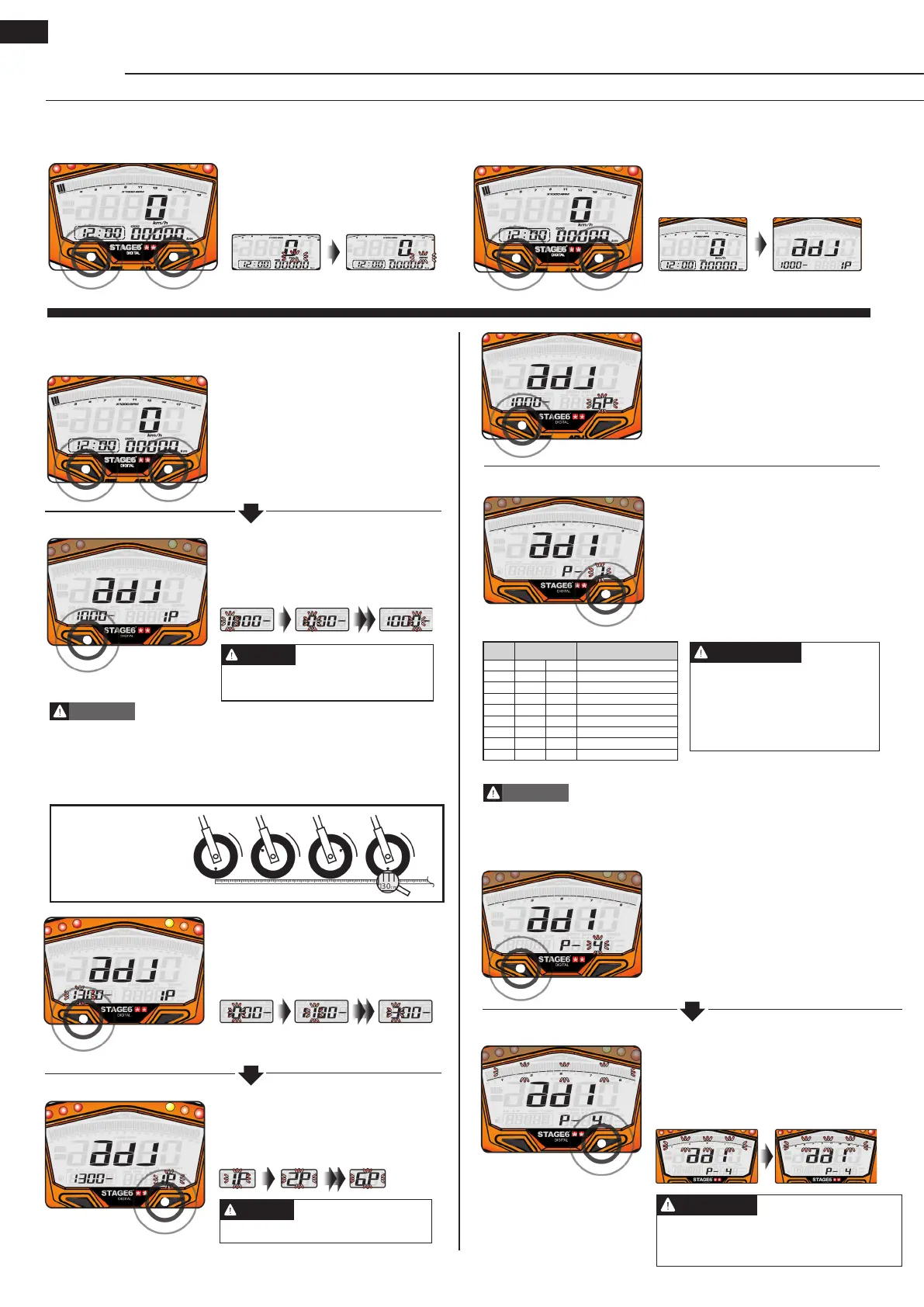

4.1.3 Gleichzeitiges Drücken beider Tasten
4-1-1 4-1-2 4-1-3
4-1-4
4-2
13 0c m
T
-
A
T
-
B
S
P
E
E
D
DIGITAL
T
-
A
T
-
B
S
P
E
E
D
DIGITAL
4-1-1 4-1-2 4-1-3
4-1-4
4-2
13 0
c m
T
-
A
T
-
B
S
P
E
E
D
DIGITAL
T
-
A
T
-
B
S
P
E
E
D
DIGITAL
•In der Standard-Ansicht beide Tasten
gleichzeitig drücken, um vom Digital-
tachometer zum digitalen Drehzahl-
messer zu gelangen.
•In der Standard-Ansicht beide Tasten
3 Sekunden lang gedrückt halten, um
zur Eingabe des Reifenumfangs und
der Sensoranzahl zu gelangen.
•Mit der Einstelltaste kannst Du die
entsprechende Zahl einstellen.
Bsp.: Die Einstellung des Reifen-
umfangs wird von 1.000 mm auf
1.300 mm geändert.
•Mit der Einstelltaste kannst Du die
entsprechende Zahl einstellen.
Bsp.: Die einzustellende Sensor-
punktanzahl ist 6.
Bsp.: Der Reifenumfang beträgt
1.300 mm.
•Mit der Auswahltaste kannst Du zur
einzustellenden Ziffer springen.
•Beide Tasten 3 Sekunden lang
gedrückt halten, um in die Einstell-
Ansicht zu gelangen (siehe 4.2).
4.2 Die Einstellungen
Einstellbereich: 300–2.500 mm
Einstelleinheit: 1 mm
HINWEIS
In der Standard-Ansicht
Eingabe der Sensoranzahl
Bitte miss den Umfang des Reifens, an dem der Sensor angebracht wird,
und stell die Anzahl der Sensorpunkte/Magnete fest (Magnete können z. B.
an den Schrauben der Bremsscheibe angebracht werden.)
Die angezeigte Geschwindigkeit ist abhängig von dieser Einstellung; stell
also bitte sicher, dass Du diese Zahl korrekt eingibst.
WARNUNG
Die meisten Einzylinder-Viertaktmotoren zünden einmal alle 360°, daher
sollte die Einstellung so vorgenommen werden wie bei Einzylinder-Zweitakt-
motoren.
ACHTUNG
Bei der Messung des
Reifenumfangs mit
einem Maßband kann die
Position des Ventils als
Anfangs- und Endpunkt
verwendet werden.
Bsp.: Die Anzahl der Sensoren
wurde von 1 auf 6 gesetzt.
•Die Auswahltaste drücken, um
zur Drehzahlsignal-Einstellung zu
gelangen.
Bsp.: Der momentane Wert soll auf
2 geändert werden.
•Mit der Einstelltaste kannst Du den
entsprechenden Wert eingeben.
Siehe hierzu die Tabelle unten.
Bsp.: Der Ausgangswert ist 0.5
(4C-1P).
Bsp.: Der angezeigte Bereich des
Balkendrehzahlmessers soll auf
20.000 U/min gesetzt werden.
•Mit der Einstelltaste kannst Du den
entsprechenden Bereich wählen.
Bsp.: Der Wert wird auf 2 (4C-4P)
gesetzt.
•Die Auswahltaste drücken, um zur
Drehzahlbereich-Einstellung zu
gelangen.
Einstellbereich: max. 6
HINWEIS
Folgende Einstellungen sind
möglich:
0.5, 1, 1.5, 2, 2.5, 3, 4, 5, 6
C steht hierbei für die Taktan-
zahl, P für die Zylinderanzahl.
Einstellung der Balkendrehzahlmesser-Ansicht
Einstellung des Drehzahlsignals
•Die Auswahltaste drücken, um zur
Sensorpunkt-Einstellung zu kommen.
Einstell-
wert
Takt- und
Zylinder anzahl
Anzahl der Drehzahlsignale
pro Zündung
0.5 4C-1P 2 Drehzahlsignale pro Zündung
1 2C-1P 4C-2P 1 Drehzahlsignal pro Zündung
1.5 4C-3P
2 2C-2P 4C-4P 1 Drehzahlsignal pro 2 Zündungen
2.5 4C-5P
3 2C-3P 4C-6P 1 Drehzahlsignal pro 3 Zündungen
4 2C-4P 4C-8P 1 Drehzahlsignal pro 4 Zündungen
5 4C-10P 1 Drehzahlsignal pro 5 Zündungen
6 2C-6P 4C-12P 1 Drehzahlsignal pro 6 Zündungen
Eingabe der Sensoranzahl
