24 ► BR67 User Manual
ITEM
PART
NO
QTY. DESCRIPTION
1 01269 2 TAPER SLEEVE
2 01744 1 COMPRESSION COIL SPRING
3 01837 1 LATCH (CASTING)
4 04073 1 O-RING 2-5/8 X 2-7/8 X 1/8 -231
5 04074 1 ROD WIPER (DISOGRIN #006-021)
6 04080 1 BREAKER FOOT
7 04597 1 HEX BUSHING 1-1/4"
8 04983 1 FOOT LATCH BOLT
9 04984 1 NYLOCK NUT 3/4-16UNF
10 04985 2 SPRING WASHER
11 05464 1 SEAL INSERT
12 08411 1 DETENT
13 34127 1 CUP SEAL (DISOGRIN #500-151-000A)
6
7
11
12
10
8
1
9
3
2
4
5
13
ALIGN HEX AS SHOWN

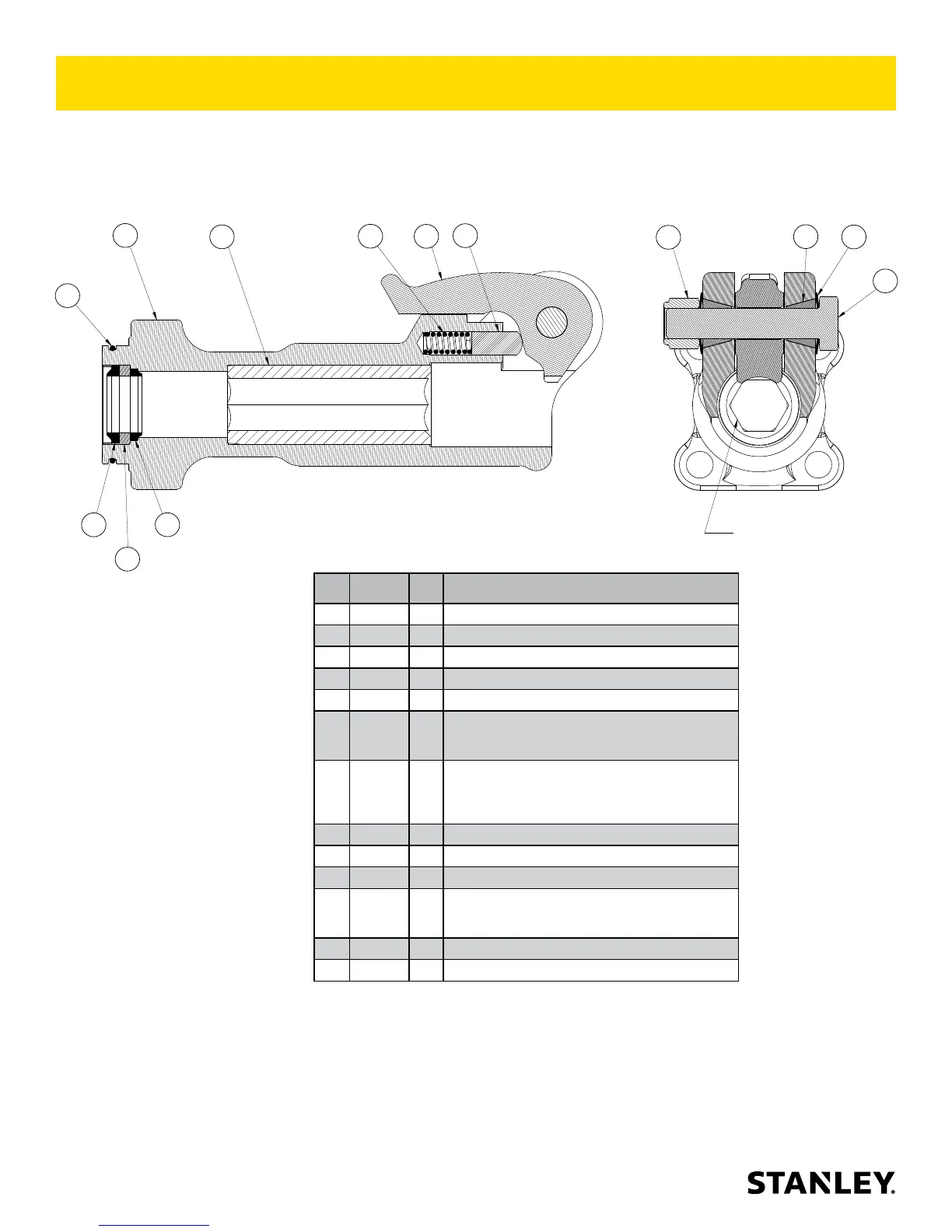

BREAKER FOOT ASSEMBLY 05467
ITEM
NO. PART NO. QTY DESCRIPTION
1 01269 2 TAPER SLEEVE
2 01744 1 COMPRESSION COIL SPRING
3 01837 1 LATCH (CASTING)
4 04073 1 0-RING (2-5/8 X 2-7/8 X 1/8-231)
5 04074 1 ROD WIPER
6 05467 1 BREAKER FOOT (IF ORDERING FOOT, YOU
MUST ORDER COMPLETE FOOT ASSEMBLY,
PART NUMBER 05467)
7 05467 1 HEX BUSHING - 1-1/4”
(IF ORDERING HEX BUSHING, YOU MUST
ORDER COMPLETE FOOT ASSEMBLY, PART
NUMBER 05467)
8 04983 1 FOOT LATCH BOLT
9 04984 1 NYLOCK NUT 3/4-16 UNF
10 04985 2 SPRING WASHER
11 05467 1 SEAL INSERT (IF ORDERING SEAL INSERT,
YOU MUST ORDER COMPLETE FOOT
ASSEMBLY, PART NUMBER 05467)
12 08411 1 DETENT
13 34127 1 CUP SEAL
BREAKER FOOT ASSEMBLY FOR MODEL BR67130, BR6713016, BR67135 & BR6713516.
