INSTRUCCIONES DE INSTALACIÓN
NOTA: Se necesita un espacio de 12.7 cm (5 pulg.) desde el fondo del lavadero hasta la tubería de
entrada para un funcionamiento adecuado. NO use el compuesto sellador para las roscas de tubería
de plomería (pegamento para tuberías) en la tubería de plástico, ya que puede dañar el plástico,
causar fugas y fallas en la tubería, anulando la garantía.

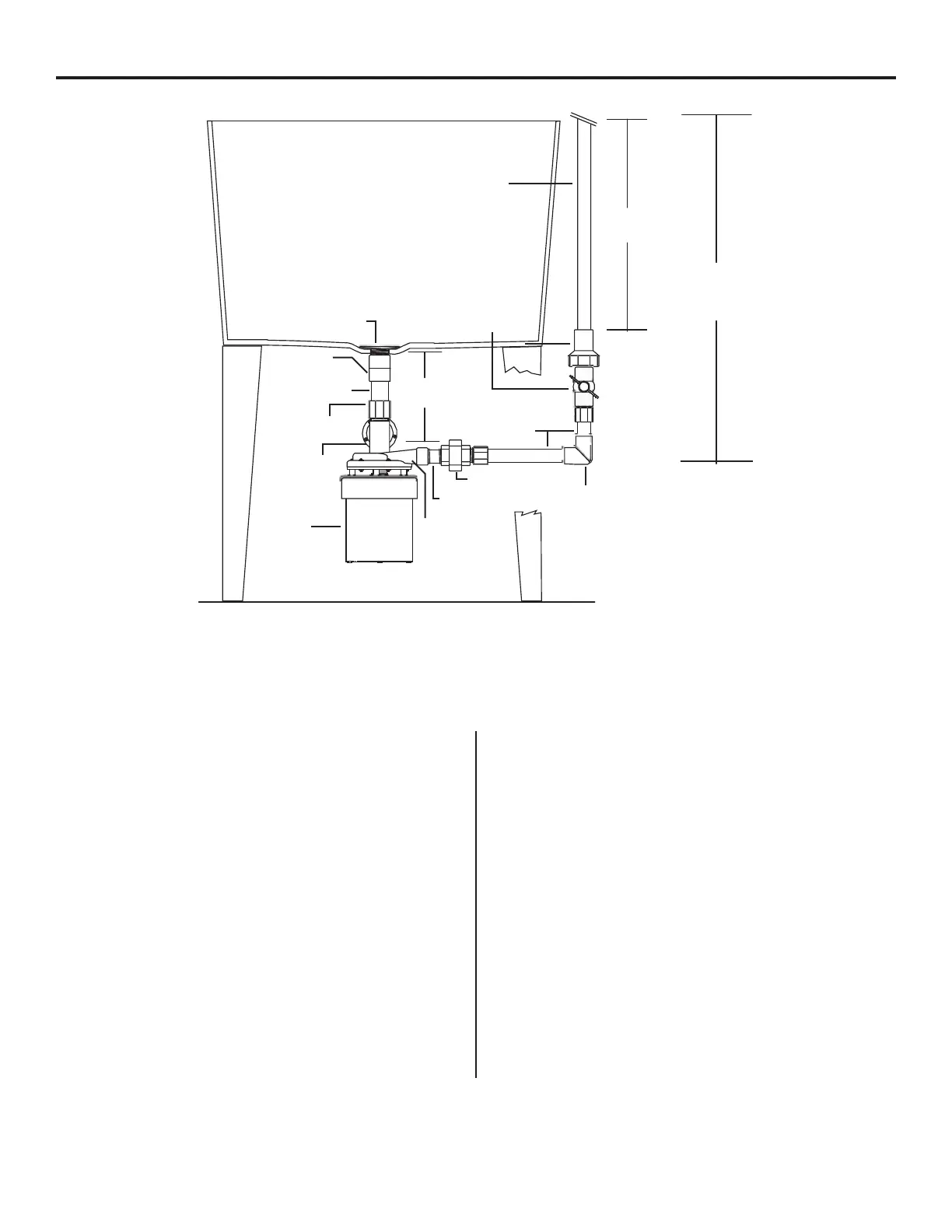

Lavadero
Tubería de
descarga
Rejilla
Adaptador hembra
de 3.8 cm (1-1/2 pulg.)
de PVC de 3.8 cm
(1-1/2 pulg.)
Adaptador macho de
3.8 cm (1-1/2 pulg.)
Entrada 3.8 cm
(1-1/2 pulg.)
Bomba
Válvula de cierre/válvula
de equilibrio de flujo
Mínimo de
12.7 cm (5 pulg.)
de PVC de 3.17 cm
(1-1/4 pulg.)
Unión de 3.17 cm
(1-1/4 pulg.)
Racor de 3.17 cm
(1-1/4 pulg.)
Descarga de
3.17 cm
(1-1/4 pulg.)
Codo a 90° de conexión roscada
para conexión roscada de
3.17 cm (1-1/4 pulg.)
Adaptador macho
de 3.17 cm
(1-1/4 pulg.),
Mínimo de 1.98 m (6.5
pies)
La altura total de la línea
de descarga debe ser
inferior a 3.35 m (11
pies)
Válvula de retención
1. Coloque el lavadero en su lugar denitivo.
2. Reponga cualquier conector del drenaje
existente al tubo de desagüe. Asegúrese
de que la tubería existente no tenga fugas.
3. Pegue el tubo de PVC de 3.8 cm (1-1/2
pulg.) dentro del adaptador hembra (se
compra por separado).
4. Envuelva las roscas de la tubería de
desagüe con 1 a 1-1/2 vueltas de cinta
selladora de roscas de tubería de PTFE.
Enrosque el adaptador hembra NPT de 3.8
cm (1-1/2 pulg.) en la tubería del drenaje
del lavadero. Enrósquelo a mano más de
1/2 vuelta con una llave de plomería o
alicates para junta deslizante. No apriete
demasiado.
5. Envuelva las roscas del adaptador macho
de 3.8 cm (1-1/2 pulg.) con 1 a 1-1/2 vueltas
de cinta selladora de roscas de tubería de
PTFE e instálelo en la entrada de la bomba.
Apriételo a mano más de 1/2 vuelta con
una llave de plomería o alicates para junta
deslizante. No apriete demasiado.
6. Mida la tubería de PVC de 3.8 cm (1-1/2
pulg.) en proporción con el drenaje y la
bomba y recorte la tubería para que encaje.
