4.2. Montage

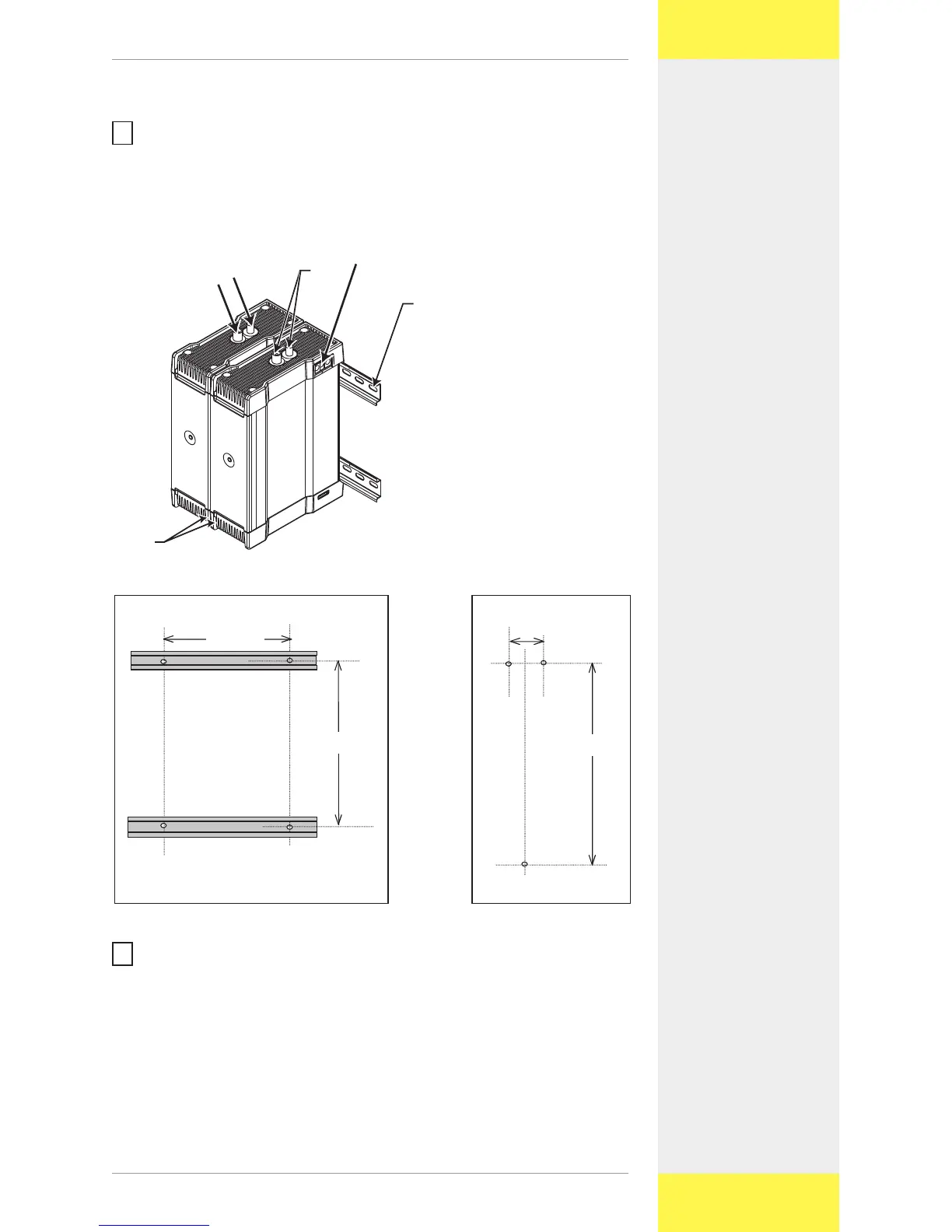

Zwei Hutschienen gemäß Abb. 1 befestigen.
Die Position der unteren Schiene kann auch ermittelt
werden, indem zwei Wechselrichter zuerst allein an der
oberen Schiene aufgehängt werden.
+
–


/
Wechselspannungsausgang
Gleichspannungseingang
(Solarmodul-Anschluss)
150 mm
153 mm
2 2 8 m m
5 3 m m
Abb. 1 Abb. 2
Den ersten Wechselrichter mit dem Solarmodulan-
schluss nach oben an den Schienen befestigen.
Den mitgelieferten Befestigungsclip (unten in der Mitte
der Einheit) nach unten schieben.
Die betreffende Einheit an den oberen Schienen einhaken.
Den Befestigungsclip wieder nach oben schieben, so
dass die Einheit an der unteren Schiene festgeklemmt
wird. Die Einheit ist jetzt befestigt.





11
22
 Hutschiene
 StecaGrid 300/500
 Gleichspannungs
Eingang
(Solarmodul-Anschluss)
