4.2. Installatie van de omvormer

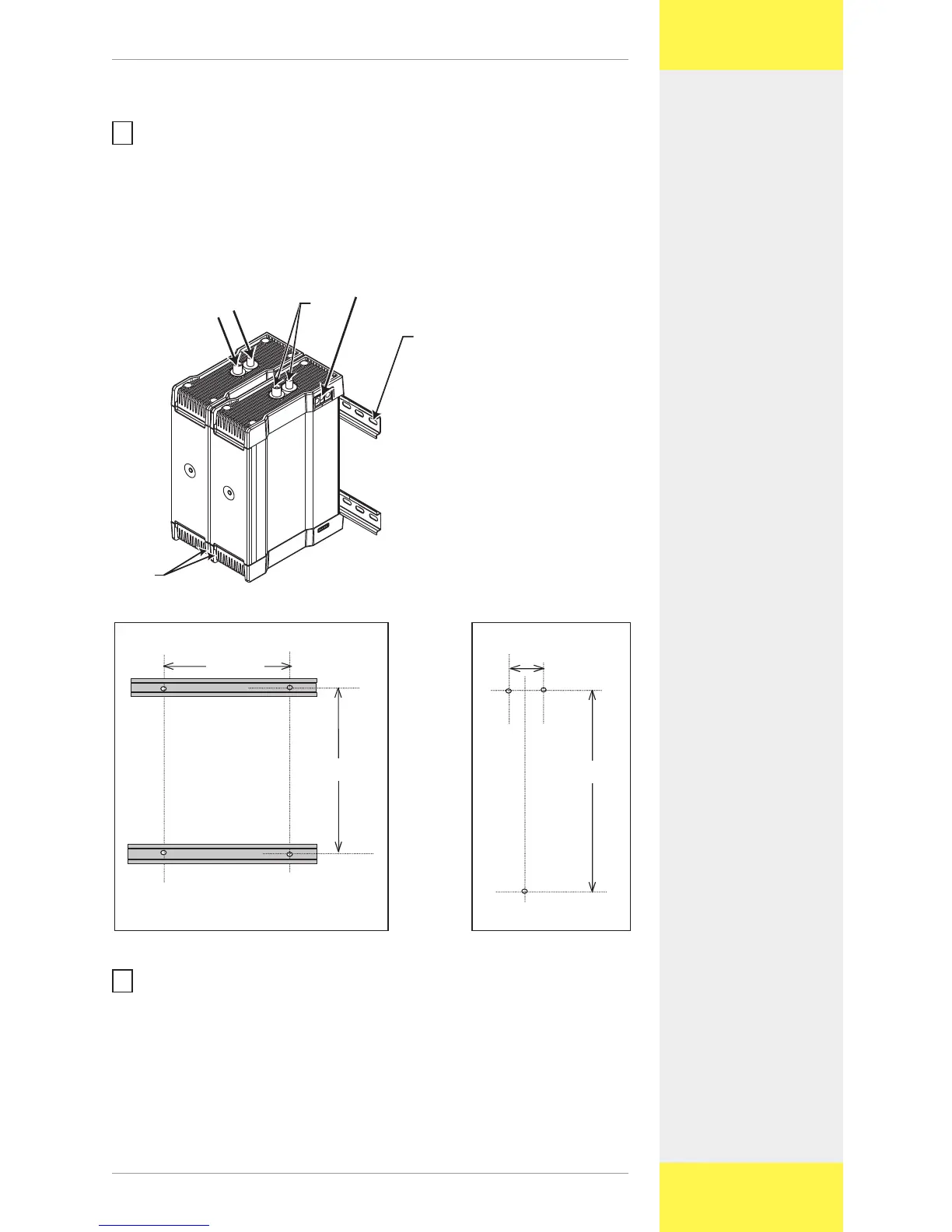

Bevestig twee DIN rails zoals aangegeven in fig. 1. De
positie van de onderste DIN rail kan ook bepaald wor-
den door twee omvormers eerst alleen aan de bovenst
rail te hangen.
Indien slechts één behuizing gemonteerd wordt kan ge-
bruik gemaakt worden van de drie schroefgaten (zie fig. 2).
Fig. 1 Fig. 2
Plaats de eerste omvormer op de rails met de zonne-
paneelaansluiting naar boven.
Schuif de bijgeleverde bevestigingsklip (onder/midden
op de unit) naar beneden.
Haak de betreffende unit op de bovenste rails.
Schuif de bevestigingsklip weer naar boven zodanig
dat de unit zich op de onderste rail klemt. De unit is nu
bevestigd.
1
2
DIN rail
StecaGrid 300/500
DC-ingang
(Solar paneel)
