HEALTH

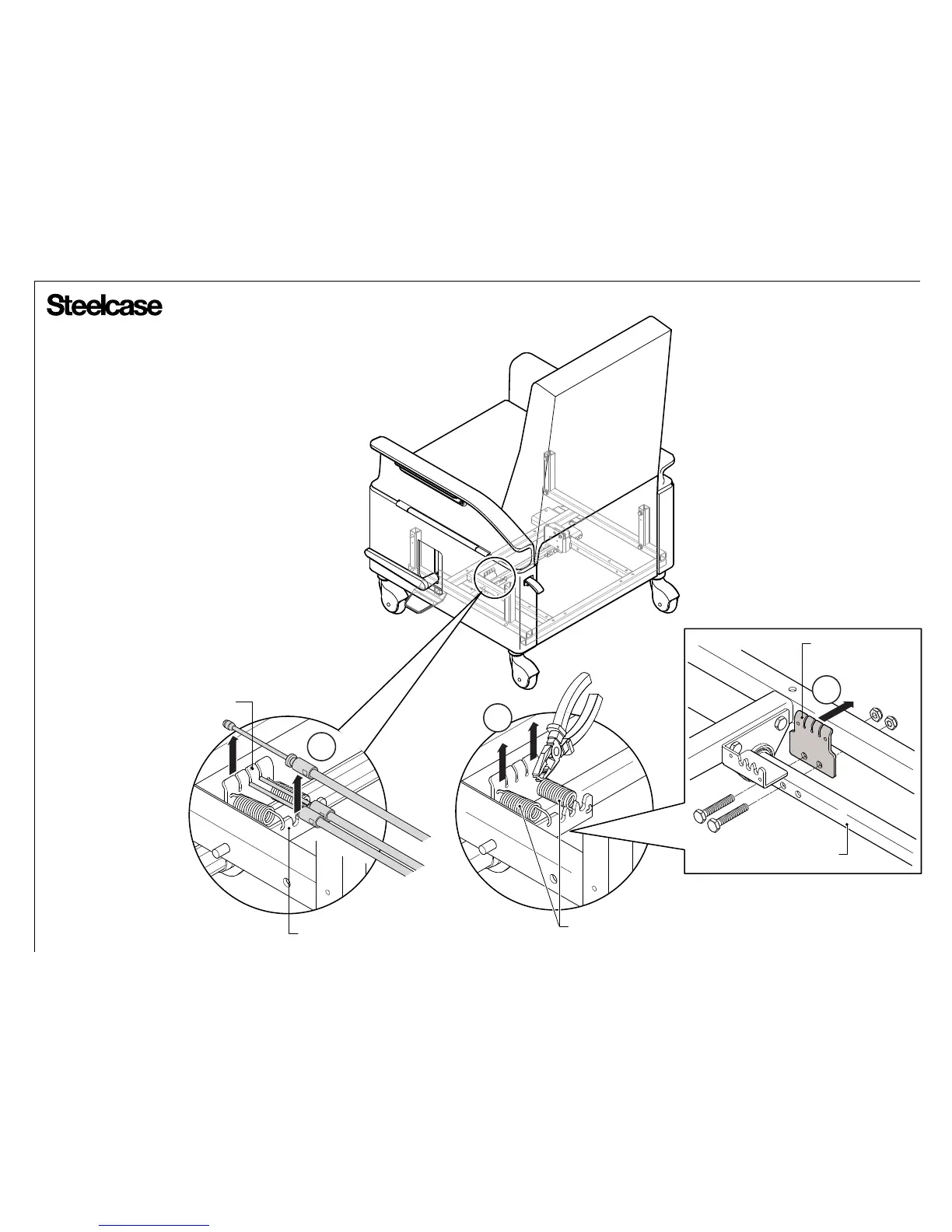

1. Encuentre los tres (3) cables de activación del freno.
Desenganche cada extremo del cable de la placa-palanca
del cable, y retire cada cable del soporte de anclaje del cable.
2. Con unos alicates, retire los dos resortes de retorno
de la placa del cable y del soporte de anclaje del cable
y guárdelos.
3. Con una llave de trinquete, una llave de tubo y una llave
mixta de 7/16 pulgadas, retire y guarde los dos (2) pernos y
tuercas de ¼-20 que aseguran la placa-palanca del cable a
la barra de control de pie. Ponga a un lado la placa-palanca
del cable.
NOTA: Algún detalle retirado
para mayor claridad.
PLACA-PALANCA DEL CABLE
SOPORTE DE ANCLAJE DEL CABLE
NOTA: Las vistas simplificadas de este procedimiento
de servicio se proveen para mostrar los pasos requeridos
para el reemplazo del mecanismo de bloqueo central.
Cualquier desmontaje del producto para acceder al
mecanismo central de bloqueo es a voluntad del
instalador que ejecuta el servicio, pero debe estar
limitado al conocimiento de los instaladores acerca
de este producto.
1
2
RESORTES DE RETORNO
3
PLACA-PALANCA
DEL CABLE
BARRA DE
CONTROL DE PIE
