HEALTH
4. Con una llave Allen de 1/8 pulgada, retire el tornillo de
resalto que retiene a la tapa del mecanismo de bloqueo y
a los componentes sujetos al mecanismo. Deseche estos
elementos.
5. Con una llave de trinquete, una llave de tubo y una
llave mixta de 7/16 pulgadas, retire y guarde de dos (2)
pernos y tuercas de ¼-20 que aseguran el actuador
del pestillo del freno a la barra de control de pie. Deseche
al actuador del pestillo del freno.
6. Con una llave de trinquete y una llave de tubo de 7/16
pulgadas, retire los dos (2) pernos de ¼-20 que aseguran
el pedal derecho a la barra de control de pie (6a). Retire el
pedal derecho, el pedal izquierdo y el ensamble barra (6b).
Guarde estos elementos para volver a ensamblarlos.
7. Con una llave de trinquete, una llave de tubo y una
llave mixta de 7/16 pulgadas, retire y guarde los dos (2)
pernos y tuercas de ¼-20 que aseguran la placa de
montaje del mecanismo del freno.
Deseche la placa de montaje.

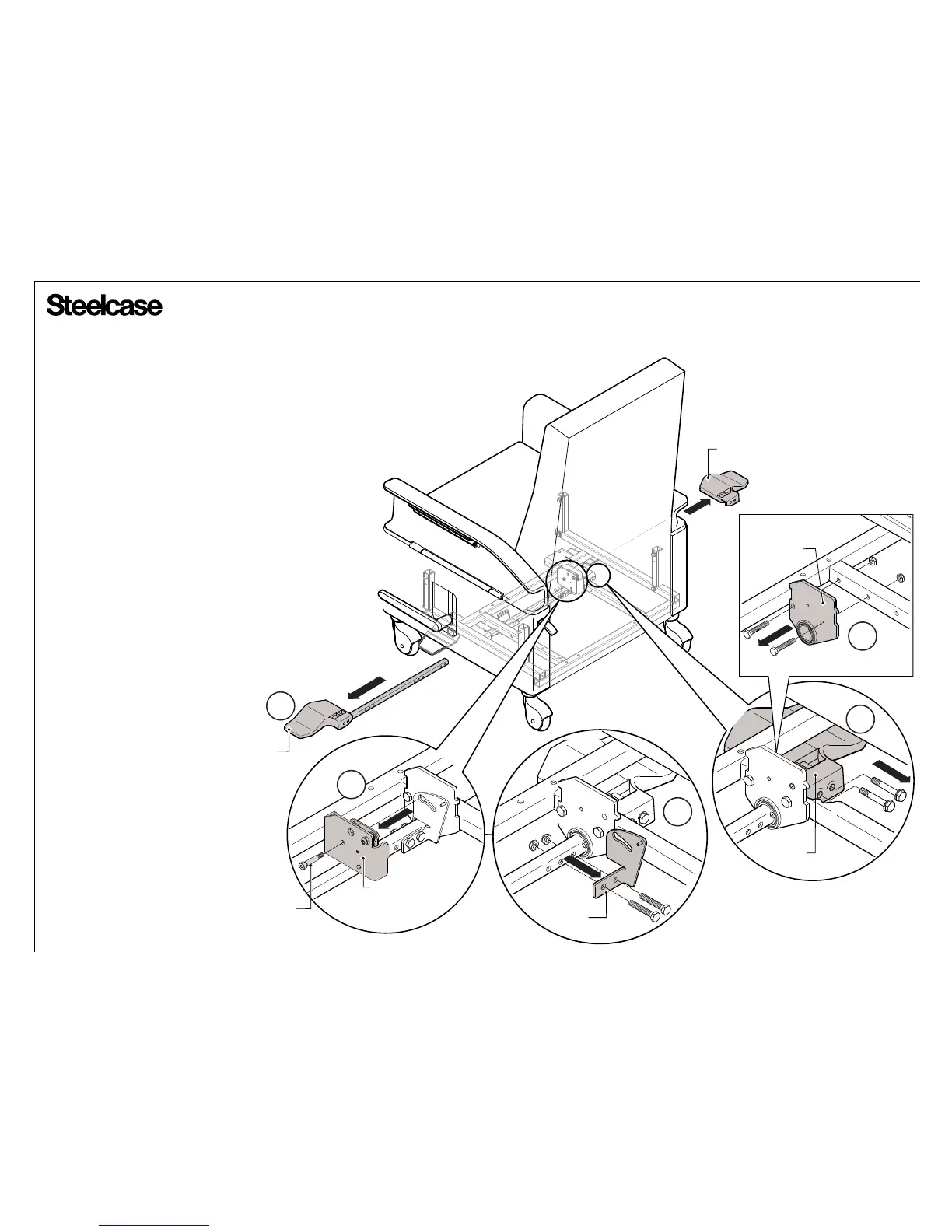

NOTA: Algún detalle retirado
para mayor claridad.
TAPA DEL
MECANISMO
DE BLOQUEO
4
6a
ENSAMBLE PEDAL IZQUIERDO Y BARRA
PLACA DE MONTAJE
DEL MECANISMO
DEL FRENO
PEDAL DERECHO
PEDAL
DERECHO
ACTUADOR
DEL PESTILLO
DEL FRENO
5
7
6b
TORNILLO DE RESALTO
