Descripción del producto
_______________________________________________________________
153310 7
2
Brazo voladizo (opcional)
3
Columna telescópica
4
Travesaño
5
Paneles de mando
6
Tornillo de compensación de la altura
Panel de mando de ajuste vertical
El panel de mando con funciones de "Subir" y
"Bajar" se encuentra por lo general en la parte
inferior derecha del tablero del escritorio.

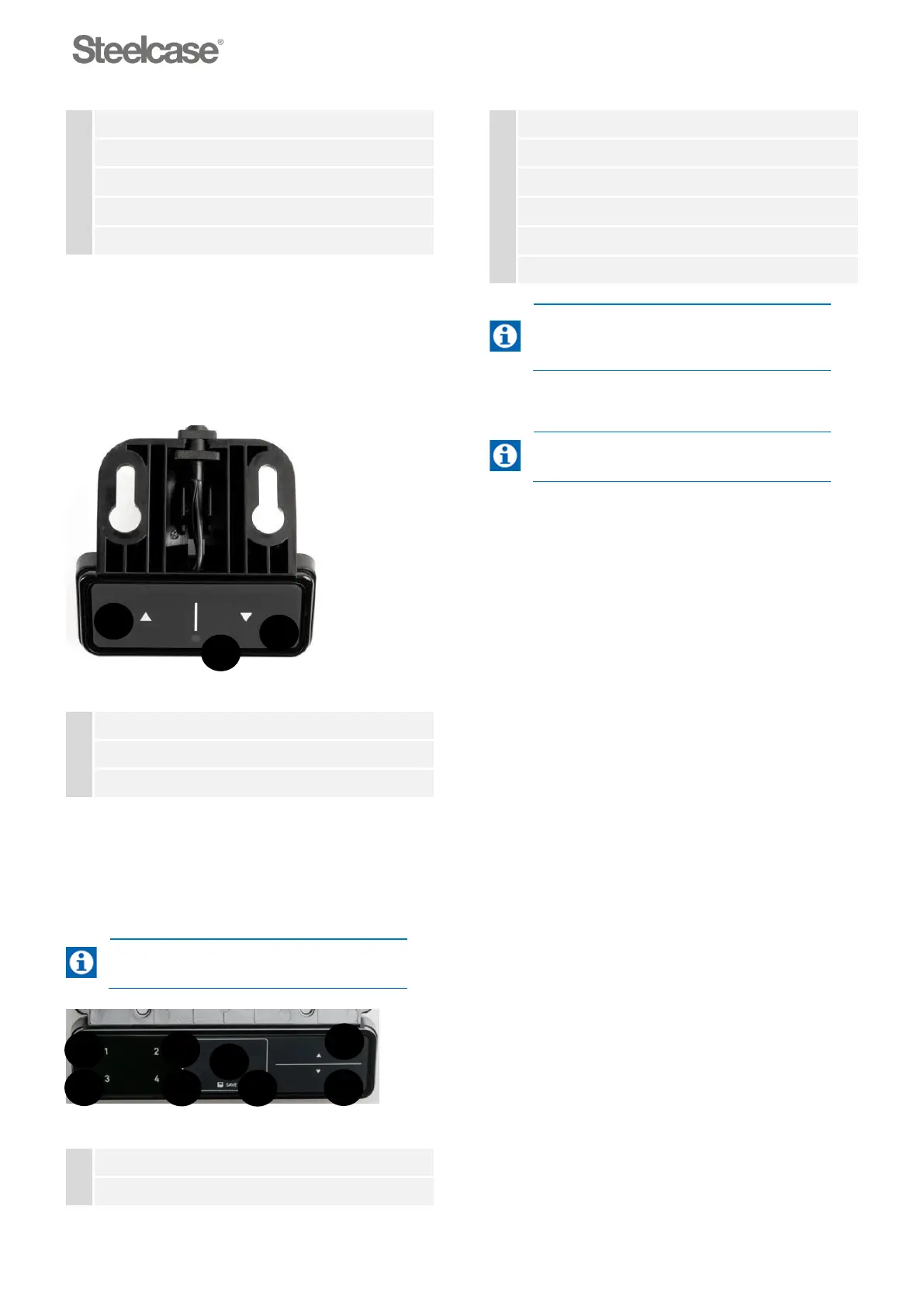

Fig.3-2: Panel de mando, versión de ajuste vertical
1
Tecla "Subir"
2
Tecla "Bajar"
3
Indicador luminoso
Panel de mando de memoria
Con el panel de mando de memoria se pueden
almacenar cuatro posiciones de memoria diferentes.
El ajuste de las posiciones de memoria se
describe en 5 Manejo y configuración .
Fig. 3-3: Panel de mando de memoria
1
Tecla "Subir"
2
Tecla "Bajar"
3
Tecla "1" (posición de memoria 1)
4
Tecla "2" (posición de memoria 2)
5
Tecla "3" (posición de memoria 3)
6
Tecla "4" (posición de memoria 4)
7
Tecla "SAFE"
8
Pantalla
El cable del panel de mando está
conectado a la unidad eléctrica. Este se
encuentra debajo del escritorio.
Ajuste eléctrico de la altura
El manejo del ajuste eléctrico de la altura
se describe en 5 Manejo y configuración .
El ajuste eléctrico de altura permite configurar y
definir cuatro alturas óptimas para el escritorio
(altura para trabajar sentado y de pie).
Fundamentalmente, consiste en los siguientes
componentes:
■ Elevador 1: motor eléctrico 720...1200
■ Elevador 2: motor eléctrico 650...1250
■ Panel de mando (ajuste vertical o memoria)
■ Unidad eléctrica para ajuste de altura
3
2
1
2
4
1
6
7
5
8
3
