Steinbach SPS 50-1T - Montaż Przyłączy Przewodów

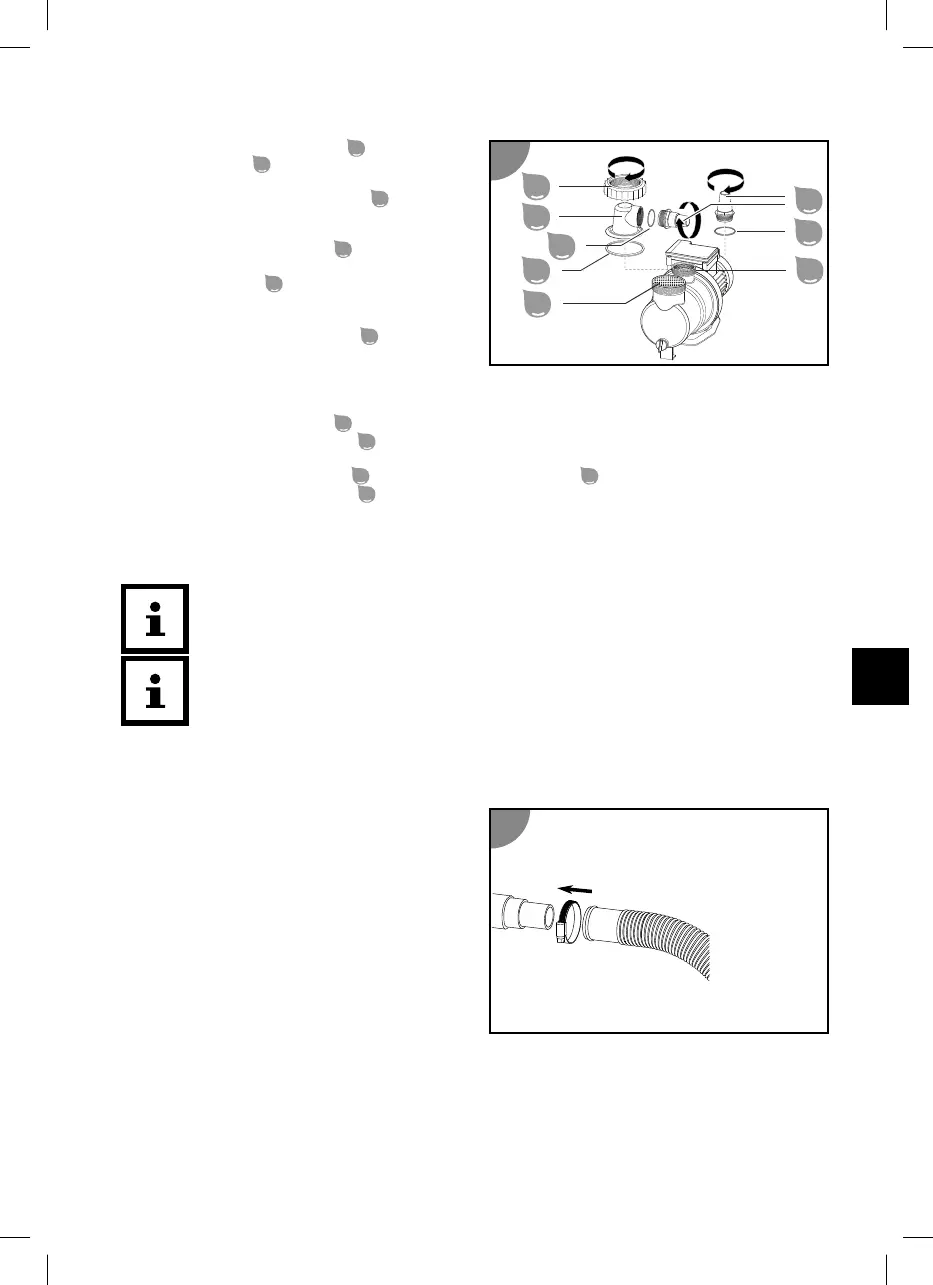

1. Odkręć pierścień gwintowany
1
na pokrywie
filtra wstępnego
2
w kierunku przeciwnym
do kierunku ruchu wskazówek zegara.
2. Zdejmij pokrywę filtra wstępnego
2
z
pierścieniem gwintowanym z obudowy
pompy.
3. Włóż dużą uszczelkę o-ring
3
do rowka na
obudowie pompy.
4. Włóż filtr wstępny
11
do pompy.
W momencie dostawy filtr wstępny znajduje
się już w pompie.
5. Nałóż pokrywę filtra wstępnego
2
na
obudowę pompy.
6. Nałóż pierścień gwintowany na pokrywę filtra
wstępnego.
7. Dokręć pierścień gwintowany ręcznie w kierunku zgodnym z ruchem wskazówek zegara.
8. Włóż małą uszczelkę o-ring
7
do pokrywy filtra wstępnego.
9. Przykręć ręcznie adapter węża
6
do pokrywy filtra wstępnego, obracając go w kierunku zgodnym
z ruchem wskazówek zegara.
10. Włóż średnią uszczelkę o-ring
5
do zagłębienia wylotu pompy
10
.
11. Przykręć ręcznie adapter węża
6
do wylotu pompy, obracając go w kierunku zgodnym z ruchem
wskazówek zegara.
Pompa jest gotowa do pracy i może zostać podłączona do przewodów.
Montaż przyłączy przewodów
Niektóre przewody, takie jak np. przewód ciśnieniowy, są bardzo sztywne. Przed
montażem połóż je na słońcu, aby zrobiły się bardziej elastyczne.
Wszystkie połączenia gwintowane dokręcaj tylko ręcznie. Zbyt mocne dokręcenie
połączeń gwintowanych może spowodować uszkodzenie uszczelek i elementów z
tworzywa sztucznego.
Do opisanych przyłączy użyj odpowiednich przewodów basenowych Ø 32 / 38 mm. Do innych
przewodów basenowych (np. INTEX z przyłączem gwintowanym) wymagane są dodatkowe adaptery.
Odpowiednie adaptery znajdziesz w naszym sklepie internetowym pod adresem: www.steinbach-
group.com
Aby zamontować przewód basenowy na
pompie lub zbiorniku filtra metodą wtykową,
postępuj zgodnie z poniższym opisem:
1. Nałóż opaskę zaciskową na wąż.
2. Nałóż wąż na przyłącze węża.
3. Zamocuj opaskę zaciskową na przyłączu
węża za pomocą śrubokręta krzyżakowego
PH1.
Nasadzany przewód basenowy jest
zamontowany.
1
1
2
3
11
5
7
10
6
2
143
