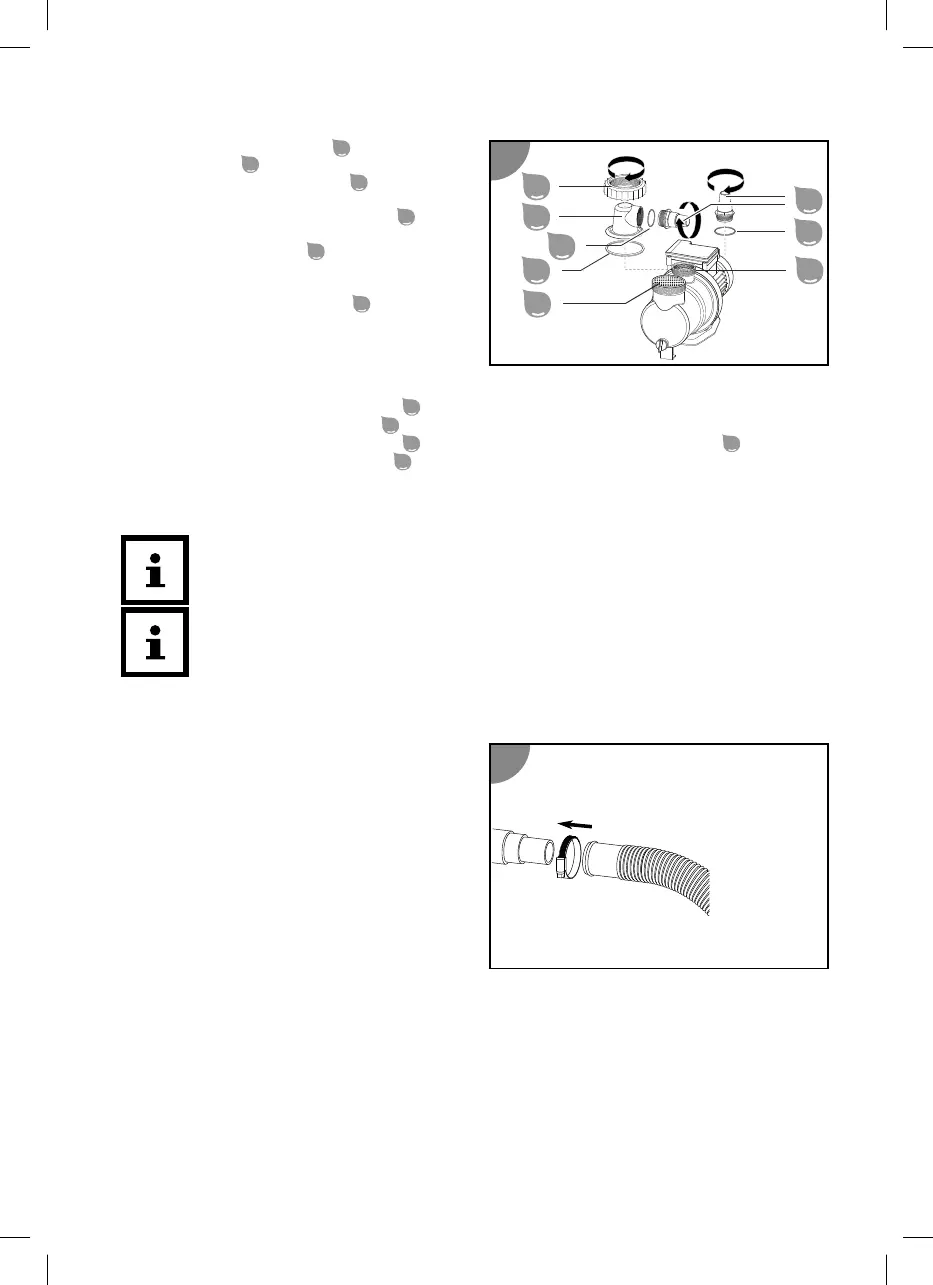

Steinbach SPS 75-1 - Leitungsanschlüsse Montieren

1. Lösen Sie den Schraubring
1
am
Vorfilterdeckel
2
gegen den Uhrzeigersinn.
2. Heben Sie den Vorfilterdeckel
2
mit
Schraubring vom Pumpengehäuse ab.
3. Legen Sie die O-Ring-Dichtung groß
3
in
die Nut am Pumpengehäuse ein.
4. Setzen Sie den Vorfilter
11
in die Pumpe ein.
Der Vorfilter ist im Auslieferungszustand
bereits in der Pumpe eingesetzt.
5. Setzen Sie den Vorfilterdeckel
2
auf das
Pumpengehäuse auf.
6. Führen Sie den Schraubring über den
Vorfilterdeckel.
7. Drehen Sie den Schraubring im
Uhrzeigersinn bis dieser handfest sitzt.
8. Setzen Sie die O-Ring-Dichtung klein
7
in den Vorfilterdeckel ein.
9. Drehen Sie den Schlauch-Adapter
6
im Uhrzeigersinn in den Vorfilterdeckel handfest ein
10. Legen Sie die O-Ring-Dichtung mittel
5
in die Ausnehmung des Pumpen-Auslaufs
10
.
11. Drehen Sie einen Schlauch-Adapter
6
im Uhrzeigersinn in den Pumpen-Auslauf handfest ein.
Die Pumpe ist betriebsbereit und kann an die Leitungen angeschlossen werden.
Leitungsanschlüsse montieren
Einige Schläuche, wie z.B. der Druckschlauch, sind sehr steif. Legen Sie diese vor
Montage in die Sonne, damit sie durch die Wärme flexibler werden.
Ziehen Sie alle Schraubverbindungen lediglich handfest an. Übermäßiges Anziehen der
Schraubverbindungen beschädigt die Dichtungen und Kunststoffteile.
Verwenden Sie für die beschriebenen Anschlüsse geeignete Schwimmbadschläuche Ø 32 / 38 mm. Für
andere Schwimmbadschläuche (z. B. INTEX mit Gewindeanschluss) sind zusätzliche Adapter
erforderlich. Passende Adapter finden Sie in unserem Webshop unter: www.steinbach-group.com
Gehen Sie wie folgt vor, um einen
Schwimmbadschlauch auf die Pumpe oder
den Filterkessel zu stecken:
1. Führen Sie eine Schlauchschelle über den
Schlauch.
2. Stecken Sie den Schlauch auf den
Schlauchanschluss.
3. Fixieren Sie die Schlauchschelle am
Schlauchanschluss mit einem
Kreuzschlitzschraubendreher PH1.
Der gesteckte Schwimmbadschlauch ist montiert.
1
1
2
3
11
5
7
10
6
2
10
