CI2+ – Benutzerhandbuch 13
Bedienelemente und Anschlüsse
Deutsch

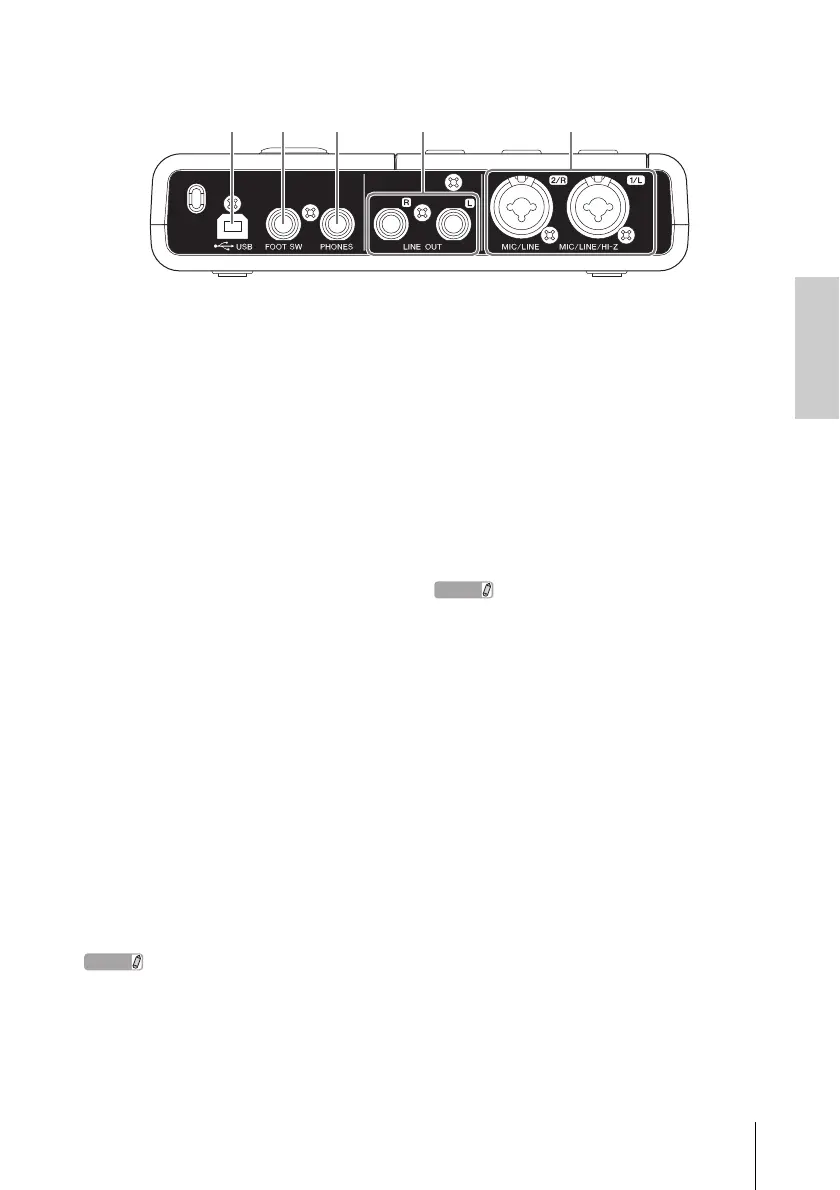

Rückseite
1 USB-Anschluss
Von dieser Buchse aus wird das CI2+ über ein
USB-Kabel mit dem Computer verbunden.
2 Buchse FOOT SW
Schließen Sie einen optionalen Fußschalter
FC5 von Yamaha an dieser Buchse an.
Der angeschlossene Fußschalter hat dieselbe
Funktion wie die [ACTION PAD]-Taste.
3 PHONES-Buchse
Hier kann ein Kopfhörer angeschlossen werden.
Die Buchse gibt eine Mischung aus dem Signal
von den analogen Eingangsbuchsen und dem
einer DAW oder anderer Audio-Software aus.
Der Ausgangspegel wird am Regler PHONES
eingestellt. Das ausgegebene Signal wird nicht
vom MASTER-Regler beeinflusst.
4 LINE-OUT-Buchsen L/R
An diesen Buchsen werden normalerweise
Monitorlautsprecher (Aktivlautsprecher)
angeschlossen. Diese Buchsen geben eine
Mischung aus dem Signal von den analogen
Eingangsbuchsen und dem einer DAW oder
anderer Audio-Software aus. Der
Ausgangspegel wird am Regler MASTER
eingestellt.
HINWEIS
Das Pegelverhältnis zwischen dem analogen
Eingangssignal und der Anwendungssoftware wie
z. B. dem einer DAW lässt sich mit dem Regler MIX
einstellen.
5 Buchse MIC/LINE/HI-Z 1/L
(analoge Eingangsbuchse 1)/
MIC/LINE-Buchse 2/R
(analoge Eingangsbuchse 2)
Hier können Mikrophone und Instrumente
wie Gitarre über XLR- oder Klinkenkabel
angeschlossen werden. Das an diesen Buchsen
empfangene Signal wird an die LINE-OUT-
Buchsen und zum Computer gesendet.
Sie können direkt und ohne separate DI-Box oder
einen Amp-Simulator eine E-Gitarre oder einen E-Bass
an der analogen Eingangsbuchse 1 anschließen. In
diesem Fall schalten Sie (O) die Taste [HI-Z] am
vorderen Bedienfeld ein. Achten Sie darauf, ein
unsymmetrisches Klinkenkabel zu verwenden, wenn
Sie eine E-Gitarre oder einen E-Bass anschließen.
Wenn Sie ein symmetrisches Kabel verwenden,
funktioniert der Eingang nicht richtig.
