Consignes de sécurité
쎱
Avant toute intervention sur
le détecteur de mouve-
ment, couper l’alimentation
électrique !
쎱
Pendant le montage, les
conducteurs à raccorder
doivent être hors tension.
Il faut donc d’abord couper
le courant et s’assurer de
l’absence de courant à
l’aide d’un testeur de ten-
sion.
쎱
L’installation du détecteur
implique une intervention
sur le réseau électrique et
doit donc être effectuée
correctement et conformé-
ment aux prescriptions
d’installation et conditions
de raccordement en vi-
gueur dans le pays
(NF C-15100).
쎱
Tenez compte du fait que le
détecteur doit être protégé
par un disjoncteur 10 A. Le
diamètre du câble secteur
ne doit pas dépasser
10 mm.
쎱
Ne régler la temporisation
et la crépuscularité que
lorsque la lentille est en
place.
Le principe
L’IS 2180-2 est muni de deux
détecteurs pyroélectriques de
120° qui détectent le rayonne-
ment de chaleur invisible émis
par les corps en mouvement
(personnes, animaux, etc.). Ce
rayonnement de chaleur capté
est ensuite traité par un systè-
me électronique qui met en
marche l’appareil raccordé
(p. ex. une lampe). Les obsta-
cles comme les murs ou les vi-
tres s’opposent à la détection
du rayonnement de chaleur et
empêchent toute commutation.
Les deux détecteurs pyroélec-
triques couvrent un angle de
détection de 180° avec une
ouverture angulaire de 90°.
La lentille amovible et pivotan-
te permet de régler la portée
sur deux valeurs de base de 5
et 12 m max. L’appareil et livré
avec des supports muraux qui
permettent un montage très fa-
cile dans les angles intérieurs
ou extérieurs.
Important : la détection des
mouvements est la plus fiable
quand l’appareil est monté
perpendiculairement au sens
de passage et qu’aucun
obstacle (arbre, mur, etc.)
n’obstrue le champ de visée.

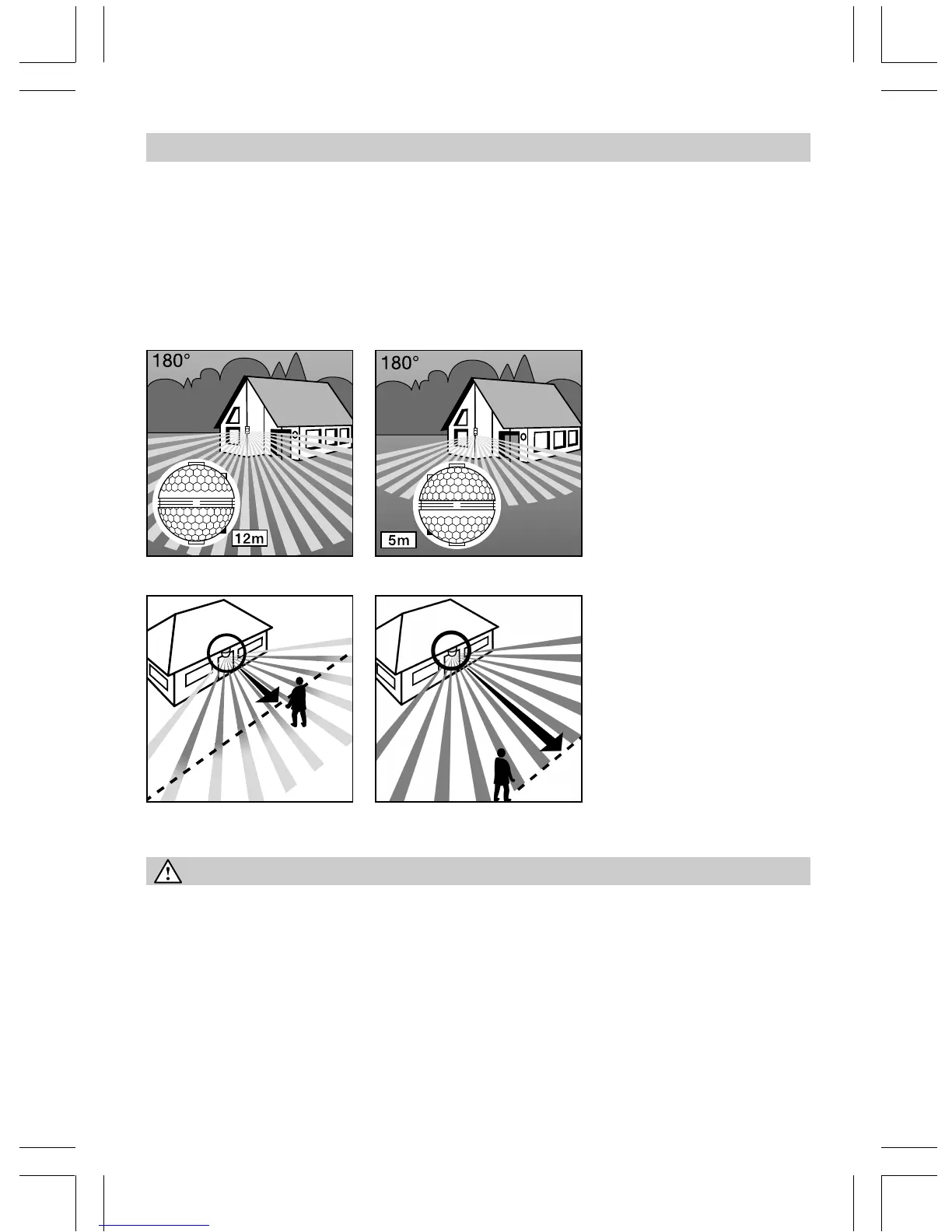

Portée max. 12 m Portée max. 5 m
Sens de passage :
frontal
Sens de passage :
perpendiculaire
