40
Avvertenze sulla sicurezza
쎱
Prima di effettuare qualsiasi
lavoro sul segnalatore di
movimento interrompere
l’alimentazione di corrente
elettrica!
쎱
Per il montaggio il condut-
tore elettrico che verrà al-
lacciato deve essere privo
di tensione.
Pertanto per prima cosa
staccare la corrente ed ac-
certarsi per mezzo di un in-
dicatore di tensione
dell’effettiva assenza di ten-
sione.
쎱
L’installazione del sensore
costituisce un intervento
sulla tensione di rete. Essa
deve quindi venire effettua-
ta a regola d’arte in confor-
mità alle prescrizioni d’in-
stallazione e alle condizioni
di allacciamento presenti
comunemente in commer-
cio.
쎱
Ricordate che il sensore
deve venire assicurato con
un interruttore di potenza
automatico a 10 A. La linea
di alimentazione collegata
alla rete può avere un dia-
metro massimo di 10 mm.
쎱
La regolazione del tempo e
della luce crepuscolare può
essere eseguita solo con la
lente montata.
Il principio
L’ IS 2180-2 è equipaggiato
con due pirosensori a 120°
i quali rilevano l’invisibile radia-
zione termica emanata da cor-
pi in movimento (uomini, ani-
mali, ecc.). Questa radiazione
termica in tal modo percepita
viene trasformata elettronica-
mente e ciò provoca
l’accensione di un’utenza col-
legata (ad esempio una lampa-
da). In presenza di ostacoli
come per es. muri o vetri la ra-
diazione termica non viene ri-
conosciuta, l’utenza pertanto
non si accende. Con l’ausilio
dei due pirosensori viene rag-
giunto con un angolo di apertu-
ra di 90° un angolo di rilevazio-
ne di 180°. La lente è asporta-
bile e girevole. Ciò rende pos-
sibili due impostazioni base
del raggio di azione: max. 5m
o max. 12 m. Grazie ai suppor-
ti per montaggio a parete forni-
ti in dotazione il sensore a rag-
gi infrarossi può venire monta-
to senza problemi sia su angoli
interni sia su angoli esterni.
Importante: La più sicura rile-
vazione di movimento si ottie-
ne quando l’apparechio viene
montato lateralmente rispetto
alla direzione di percorso e
non siano presenti ostacoli
(come per es. alberi, muri,
ecc.) che possano impedire
la vista al sensore.

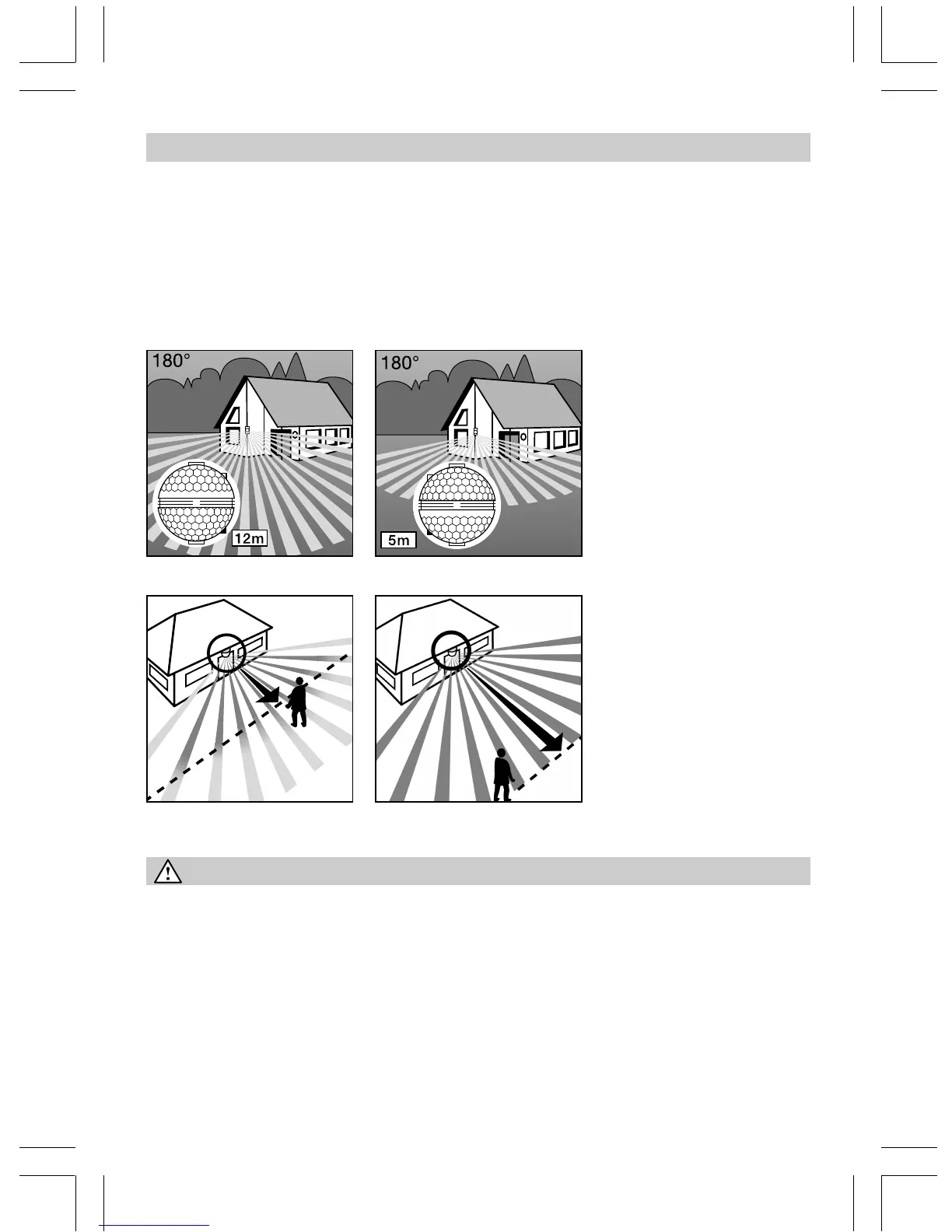

Raggio d’azione max. 12 m Raggio d’azione max. 5 m
Direzione di percorso:
frontale
Direzione di percorso:
laterale
