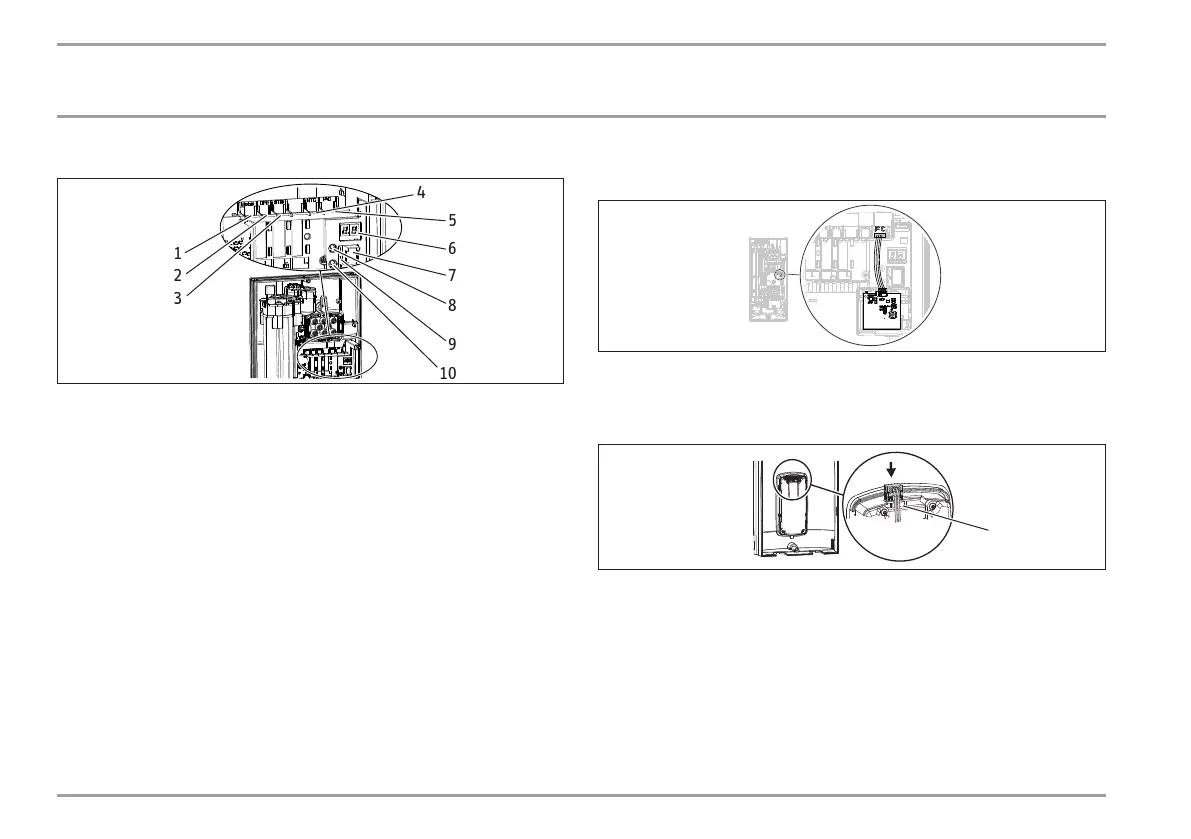

Aperçu des raccordements/ des divers éléments
D0000053288
1
2
3
4
5
6
7
8
9
10
1 Vanne motorisée
2 Capteur de débit
3 Limiteur de sécurité à réarmement automatique
4 Sonde NTC
5 Module radio
6 Affichage
7 Unité de commande
8 Touche de la puissance d’alimentation
9 Témoins de diagnostic
10 Taper sur la touche«SAV» pour activer la Protection
anti-ébouillantement«
Positions du connecteur du câble de raccordement du module
radio
D0000056236
Positions du connecteur du câble de raccordement de l’unité de
commande
T-Soll
D0000056909
1
1 «Consigne T»
