14. Montage-Alternativen

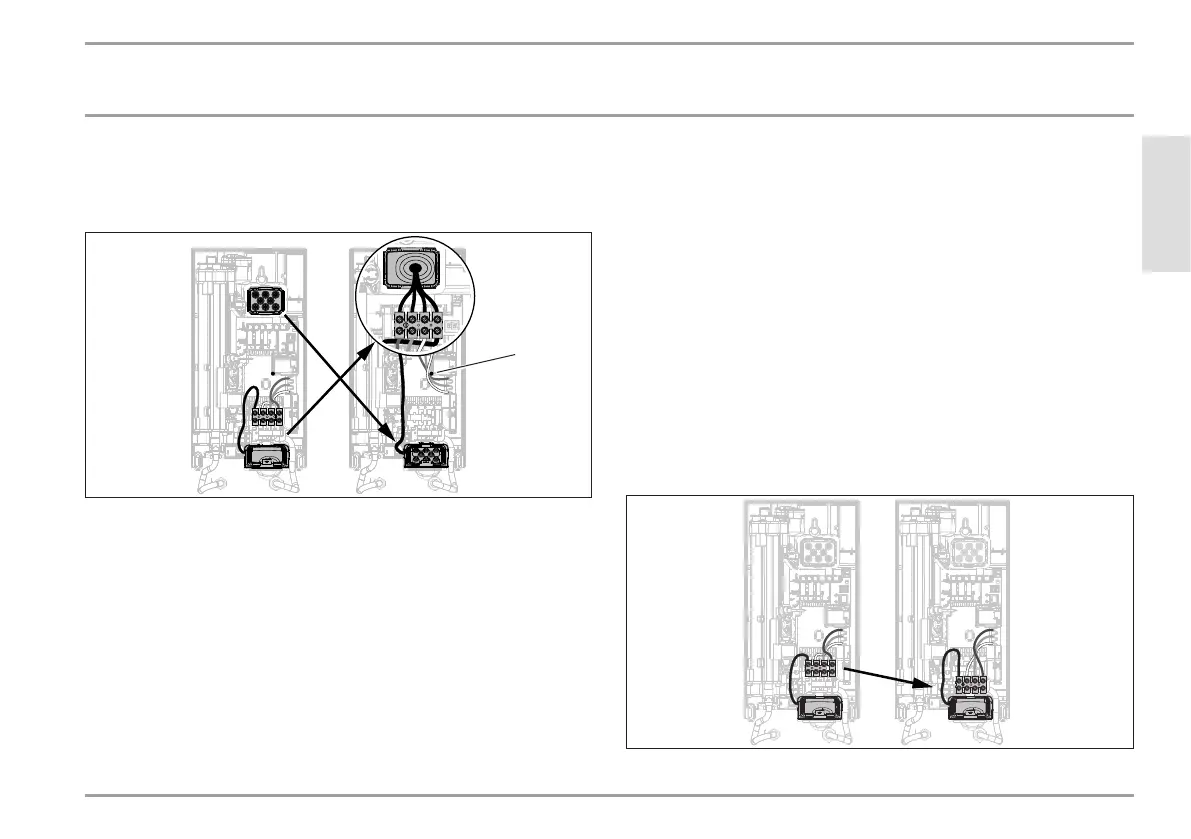

14.1 Elektroanschluss Unterputz oben
D0000053282
1
1 Kabelführung
 Versetzen Sie die Netzanschlussklemme von unten nach
oben. Lösen Sie dazu die Befestigungsschraube. Drehen Sie
die Netzanschlussklemme mit den Anschlusskabeln 180° im
Uhrzeigersinn. Legen Sie dabei die Kabel um die Kabelfüh-
rung. Schrauben Sie die Netzanschlussklemme wieder fest.
 Tauschen Sie die Kabeltüllen, indem Sie beide Kabeltüllen
demontieren.
 Montieren Sie unten die Kabeltülle von oben.
 Führen Sie die andere Kabeltülle über den Kabelmantel des
Netzanschlusskabels. Ziehen Sie die Kabeltülle in die Rück-
wand, bis beide Rasthaken einrasten.
 Montieren Sie das Gerät auf den Gewindebolzen der
Wandaufhängung.
 Drücken Sie die Rückwand fest an. Verriegeln Sie den Befes-
tigungsknebel durch eine Rechtsdrehung um 90°.
 Ziehen Sie die Kabeltülle in die Rückwand, bis beide Rastha-
ken einrasten.
 Schließen Sie das Netzanschlusskabel an die Netzanschluss-
klemme an.
14.2 Elektroanschluss Unterputz unten bei kurzem
Netzanschlusskabel
D0000060387

STIEBEL ELTRON DHE Connect 18/21/24 Specifications

General

Power Output	18/21/24 kW
Voltage	400 V
Frequency	50/60 Hz
Control	Electronic
Protection Class	IP25
Rated Current	26/30/35 A
Energy Efficiency Class	A
Connection Type	Fixed Connection
Type	Instantaneous Water Heater
Connectivity	WiFi
Temperature Range	20°C to 60°C
