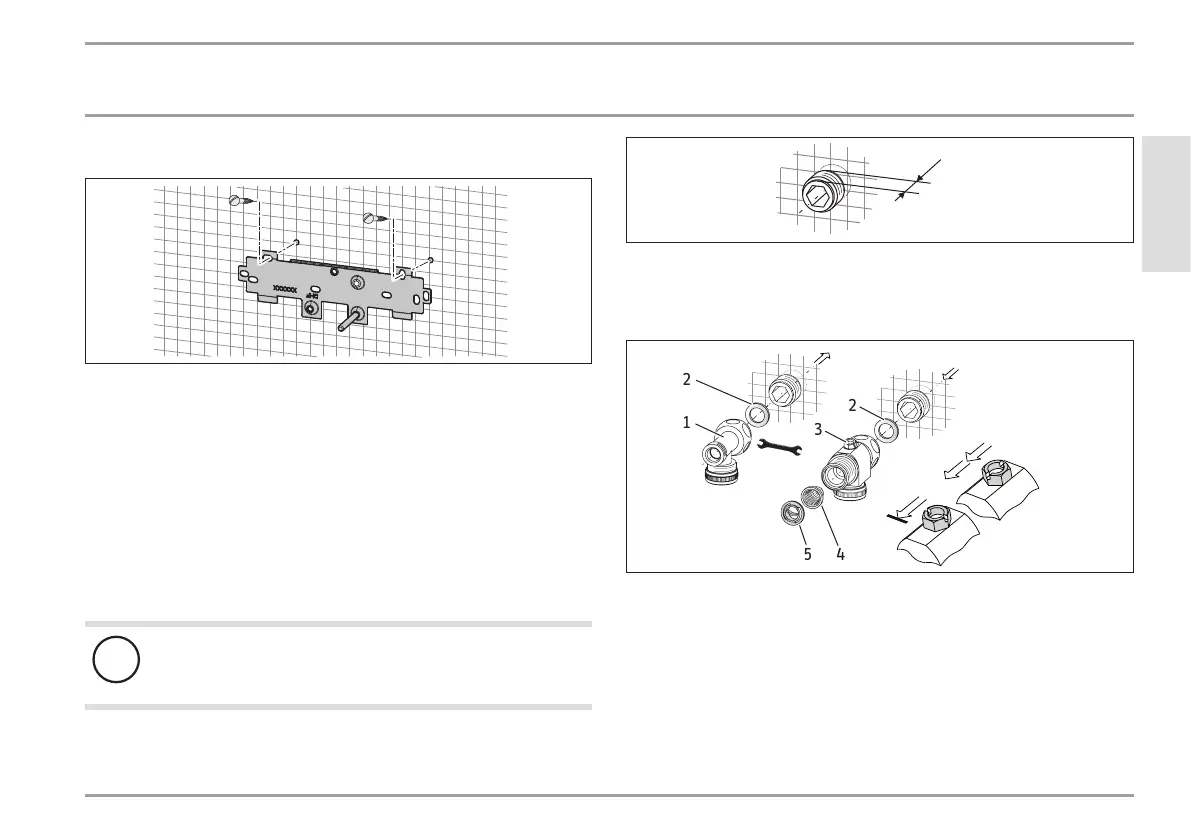

Wandaufhängung montieren
D0000059694
 Zeichnen Sie die Bohrlöcher mit der Montageschablone an.
Bei der Aufputz-Installation liegenden Wasseranschlüssen
müssen Sie zusätzlich das Befestigungsloch im unteren Teil
der Schablone anzeichnen.
 Bohren Sie die Löcher und befestigen Sie die Wandaufhän-
gung an 2 Punkten mit geeignetem Befestigungsmaterial
(Schrauben und Dübel gehören nicht zum Lieferumfang).
 Montieren Sie die Wandaufhängung.
Doppelnippel montieren
!
Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
12
D0000053319
 Dichten und schrauben Sie die Doppelnippel ein.
Wasseranschluss herstellen
5 Nm
24
D0000059695
1
4
5
2
3
2
1 Warmwasser mit T-Stück
2 Dichtung
3 Kaltwasser mit 3-Wege-Kugelabsperrventil
4 Sieb
5 Kunststoff-Formscheibe
 Schrauben Sie das T-Stück und das 3-Wege-Kugelabsperr-
ventil mit jeweils einer Flachdichtung auf die Doppelnippel.
