STIEBEL ELTRON DHE Connect 18/21/24 - Page 44



44 

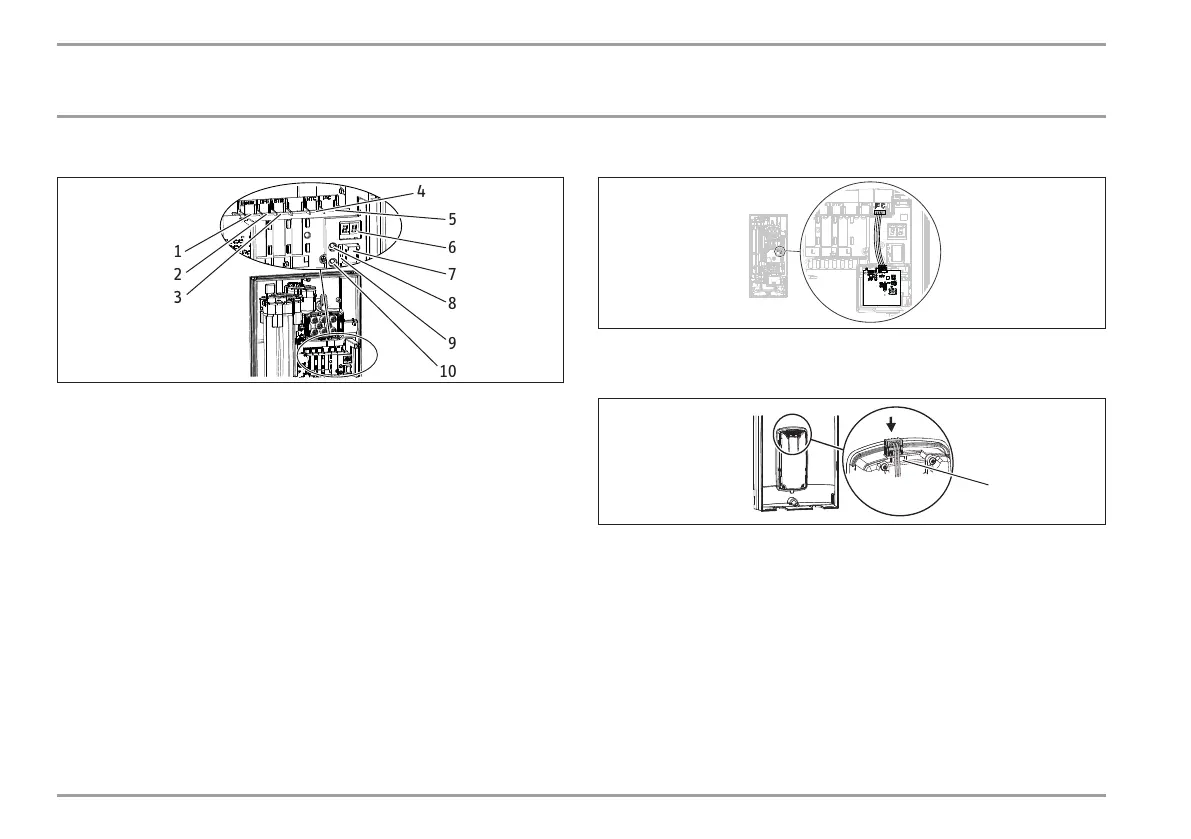

Anschlussübersicht/ Bauteilübersicht
D0000053288
1
2
3
4
5
6
7
8
9
10
1 Motorventil
2 Durchflussmengen-Sensor
3 Sicherheitstemperaturbegrenzer, selbsttätig rücksetzend
4 NTC-Fühler
5 Funkmodul
6 Anzeige
7 Bedieneinheit
8 Taster für Anschlussleistung
9 Diagnoseampel
10 Taster „Service“ für die Freischaltung „Verbrühschutz
aktivieren“
Steckpositionen Verbindungskabel Funkmodul
D0000056236
Steckpositionen Verbindungskabel Bedieneinheit
T-Soll
D0000056909
1
1 „T-Soll“
