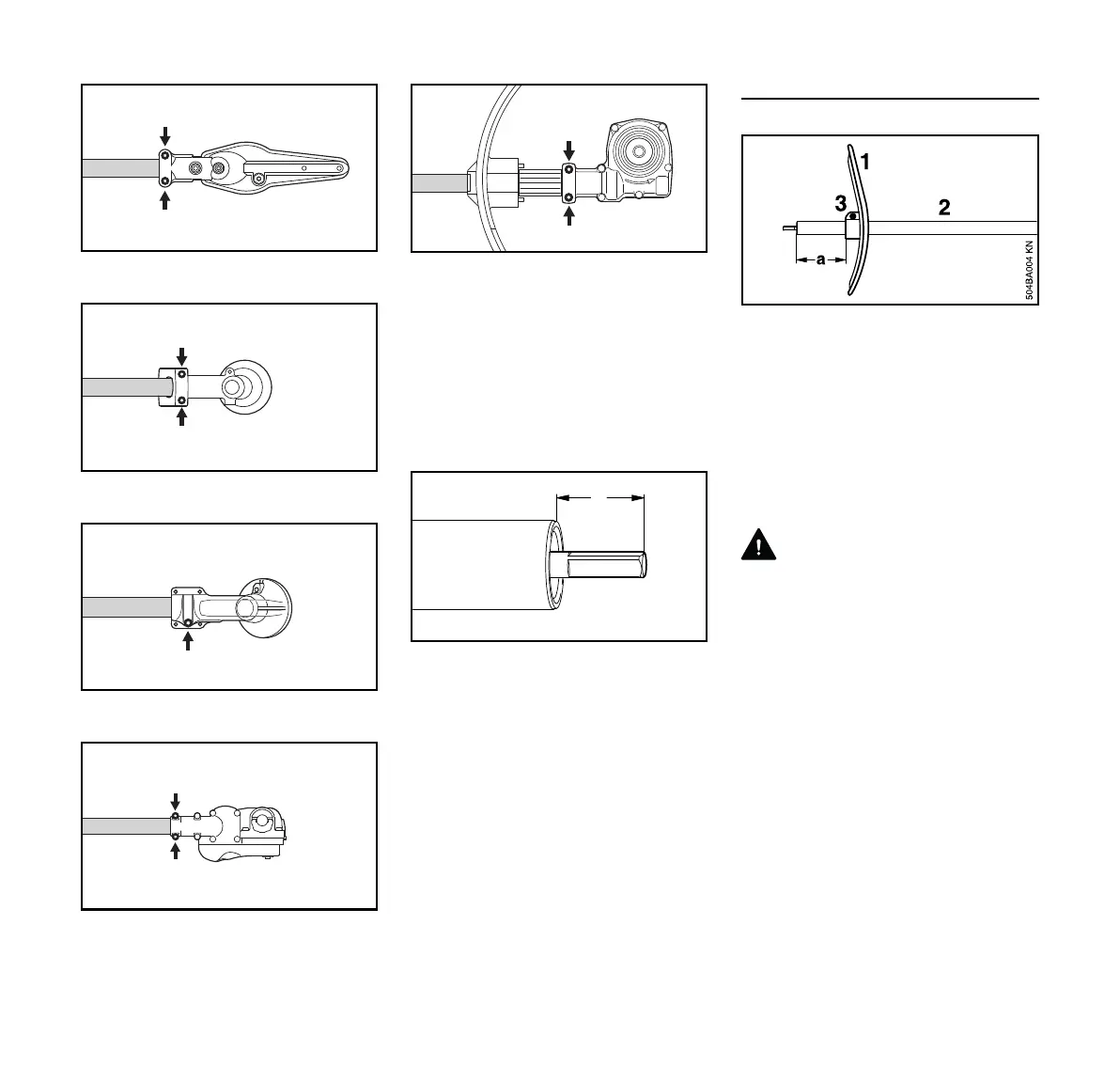

N Suelte los tornillos de
fijación (flechas) de la caja de
engranajes, pero no los saque.
N Tire de la caja de engranajes para
sacarla del tubo de mando.
Si el eje impulsor se sale fuera del tubo
cuando se extrae la caja de engranajes:
N Empuje el eje impulsor en el tubo.
El eje impulsor no debe sobresalir del
tubo más de L = 22 mm (7/8 pulg).
Si la dimensión (L) no es la correcta:
N Aplique una ligera presión en el eje
impulsor y al mismo tiempo gírelo
lentamente hasta que se pueda
empujarlo hasta el largo requerido.
Montaje del deflector
N Deslice el deflector (1) en el tubo de
mando (2) de modo que la distancia
"a" sea de 100 mm (4 pulg).
N Alinee el deflector en el tubo de
mando de manera que el soporte en
el motor y la parte larga del deflector
apunten hacia arriba.
N Apriete los tornillos (3) de fijación
firmemente.
ADVERTENCIA
Verifique que el deflector esté bien fijado
– no debe ser posible girarlo en el tubo
impulsor.
